本文向大家介绍一种有源三分频扬声器箱，所谓有源这里指的是功率放大器。有源扬声器箱即是将功率放大器与扬声器箱二者组合在一起。
这只扬声器箱共由三只扬声器组成，低频段放音由一只10英寸泡沫平板扬声器担任。高频段使用一只球顶形扬声器，中频段用的是专用中频扬声器。放音效果比较理想。下面向大家介绍制作的方法。
箱体制作
这只扬声器箱的箱体做成密闭箱结构，这是因为密闭扬声器箱的瞬态响应好，而且制做时出现的误差对性能影响较小，很适合业余爱好者制做。
箱体的材料可以选用中密度机制板或厚1.8cm以上的多层胶合板，这两种木板加工比较容易，也易找到。

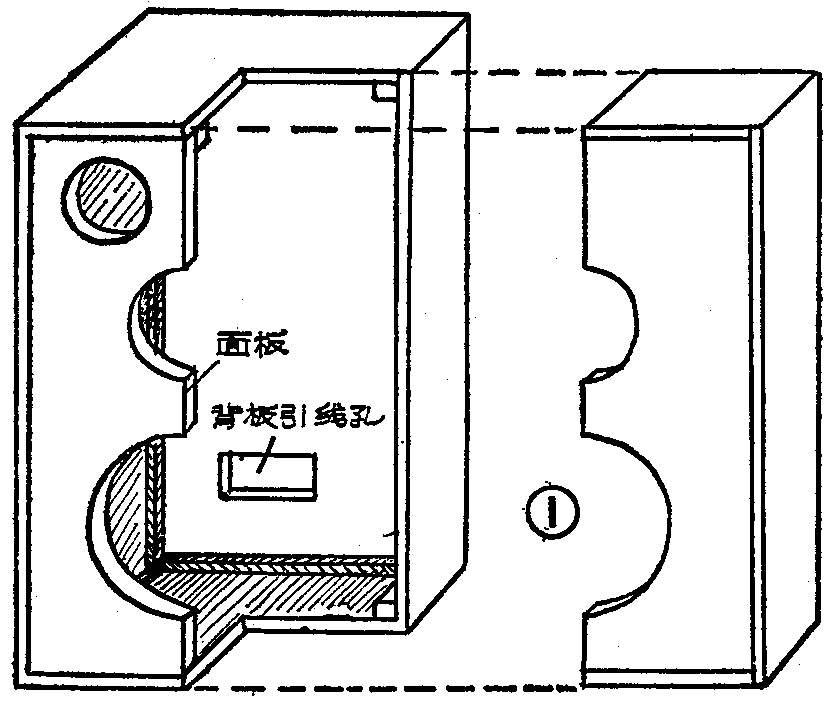

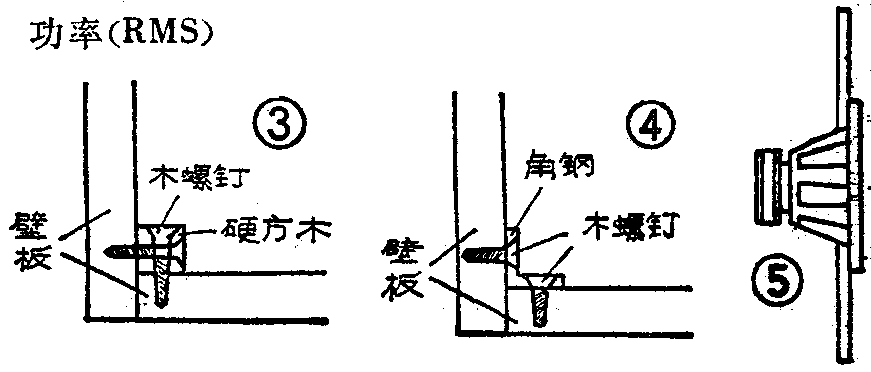

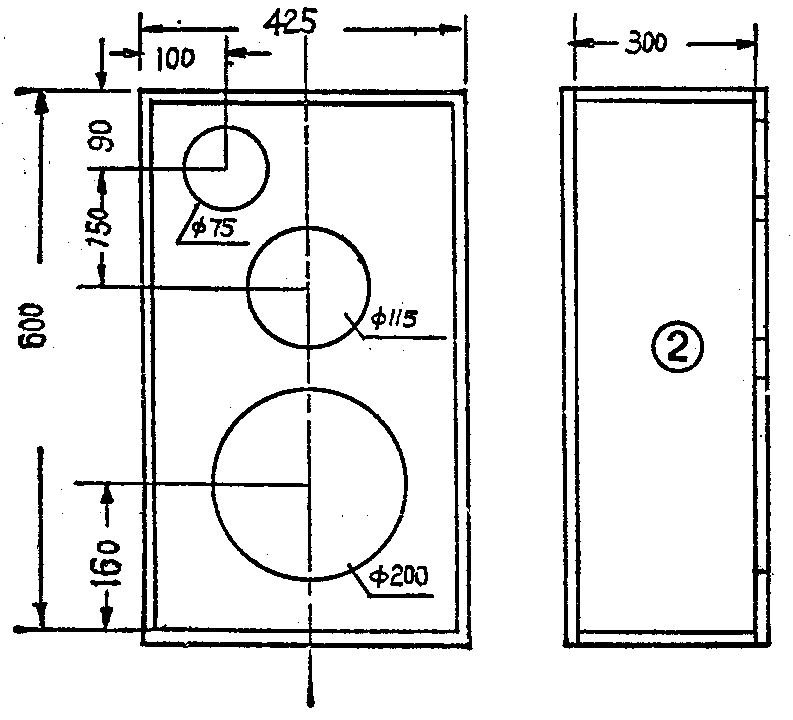

箱体结构的剖视图请见图1，各部分的尺寸及面板开孔位置如图2所示。箱体制做的关键是各壁板的连接，要做到既牢固又美观。这里向大家推荐两种壁板的连接方法，一种是将扬声器箱的各壁板加工成要求的尺寸，然后用木螺丝钉将硬木方和壁板连接在一起，如图3所示。螺丝钉应拧进扬声器箱壁板的三分之二左右。为了便于拧螺钉，最好先在拧螺钉的位置上用钻头（直径为木螺钉的二分之一）打孔，这样就能很方便地拧进螺钉了。另一种连接壁板的方法是将壁板用螺钉固定在角钢上，如图4所示。为了保证箱体的密闭性，应在所有的壁板接合处，灌入木工胶。注意壁板的连接千万不要使用普通的木钉，以免使用一段时间后壁板松动和木钉受振动后松动。扬声器的安装方法是从箱体外面安装，如图5所示。为了使扬声器箱外表整洁美观，将开关、电源线、音量电位器、和输入信号插座均安装在扬声器箱背后。方法是：先在扬声器箱背板上挖一个10×5厘米的方孔，方孔的位置可以自由选择。然后再用一块比方孔大的环氧树脂板用螺钉从箱内固定在方孔上，再从树脂板上钻出电位器孔等。箱体的内壁应铺上吸声材料，最易找到的材料就是棉花，将棉花做成和内壁一样大小的垫子，然后钉在整个内壁上，注意装扬声器的面板不要铺。扬声器箱的底部可安装四个橡皮脚，这种橡皮脚在家具店可以买到。
功放电路
扬声器箱的功率放大器使用一块日本三洋公司的STK465厚膜功放电路，STK465内部有两个性能完全相同的OCL功率放大器，可以很方便地连接成BTL功放电路，这样做在相同的电压下可使功率增加一倍以上，而且音质也将得到改善。笔者即采用了这种电路。在±28V电源工作时，可以得到50W以上的输出功率（RMS）

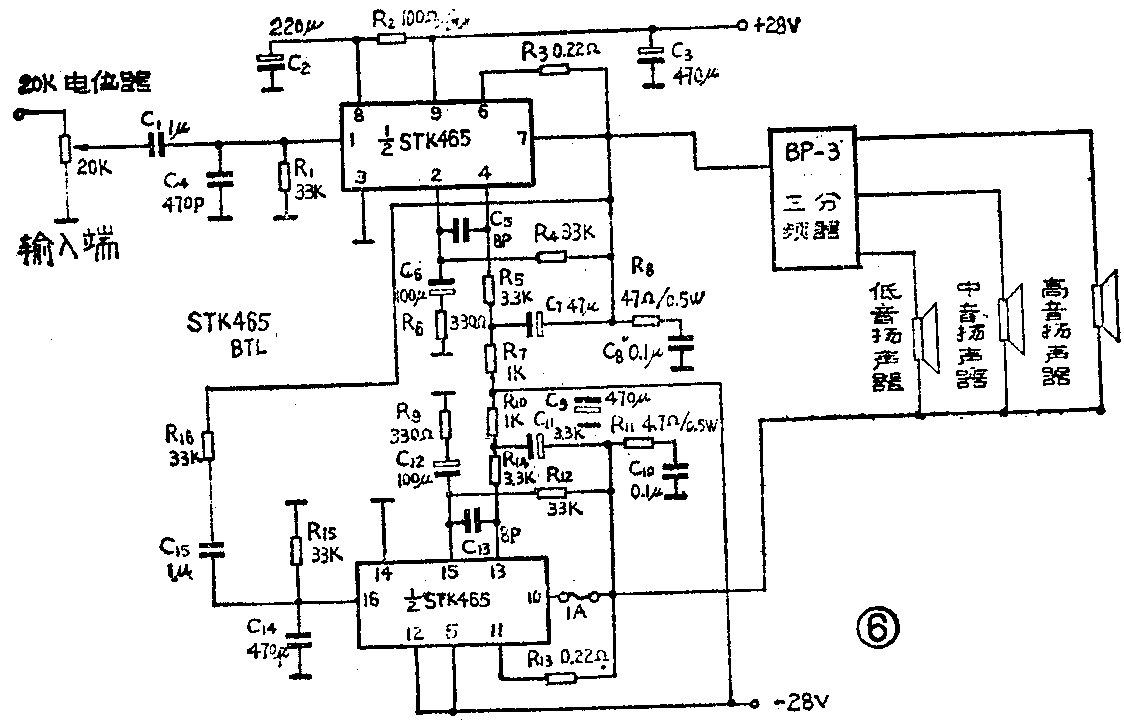

电路原理如图6所示。电路中C\(_{1}\)、C15是输入耦合电容器，最好使用无极性电容器，如果使用电解电容器负端应接集成电路的1脚和6脚。C\(_{4}\)、C14是高频旁路电容器，用以将高频信号短路以防自激。R\(_{3}\)、R13是限流电阻。可以用万用表量一段电阻丝，然后绕在其它电阻上代替。
STK465正常工作时必须加散热器，其尺寸应不小于200mm×120mm×3mm。为了提高散热效率，应在STK465与散热器的接触面上涂一层硅脂。本电路最好使用大于100W的电源变压器。电路中的分频器是市售成品BP-3型三分频器。分频点为300Hz和4000Hz。读者也可选用其它型号的分频器或自制。

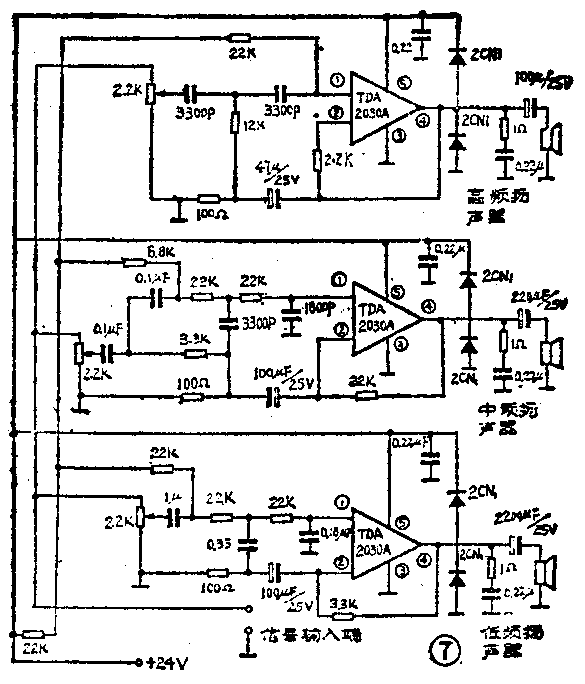

有些读者对电子分频的功放电路感兴趣，这里也向大家提供一个电路，该电路TDA2030A组装（如图7所示）。按图中元件装置的分频器分频点为300Hz和3000Hz。功放电路属于TDA2030A的典型应用。电路装好后勿需调试，即可工作。TDA2030A的工作电压可达+40V，输出功率比TD2030大，其它性能亦较TDA2030优越，由于各频道有电位器控制所以未设总的音量控制电位器。如果需要可在输入端接一个10K的电位器，作总音量控制。各频道（高、低、中频道）的增益由按在TDA2030A第④脚和第②脚的电阻确定。电阻大，反馈量就小，电路增益则高。但增益过高容易引起自激和引入噪声，本电路已能满足一般需要。
本电路对电源要求简单，＋20～＋40伏电源都可工作，电压高则输出功率大。电源变压器容量应大于70W。
