检修人员在检修有故障的录像机之前，应先向用户了解录像机的使用情况，例如：录像机购买时间，连续工作累计时间，使用场地的条件环境，使用的磁带质量以及原来曾发生过哪些故障，是否修理过，目前发生新故障的整个过程等等，掌握了这些情况，使维修人员心中有数，对维修工作十分有利。本篇将介绍检修录像机的基本方法及常见故障的检修方法。
基本方法
1．直观检查法
直观检查法是指不用仪器、仪表，凭检修人员的视觉、听觉、触觉来查找故障部位的方法。
看——观察机器外部的各种开关、按键、旋钮、接口、指示灯等有否损坏；观察内部印制板、集成电路有无断裂现象；观察接插件和连线是否脱落；观察内部元器件有无虚焊、掉锡、烧焦、变色、爆裂及缺损；观察检测灯、传感器、微动开关、保险丝有无变化及定带机构和传动连杆有无变形、移位或被异物卡住；观察传动皮带、惰轮及塑料齿轮是否脱离和老化；观察磁头是否断裂或不清洁；观察通电后机内有无冒烟或打火现象，连杆及电机是否转动。
听——将机器轻轻翻转和摇动时，机内是否发出松脱零件的碰击声，当连续翻转时，走带机构是否发出不正常的“吱吱”声。
闻——闻闻机内有无烧焦味。
摸——摸摸变压器、电源调整管、电机驱动集成电路及其它元件是否过热，断电后，试拉一下传动皮带和各种弹簧的松紧，轻拉一下走带机构的元件是否松脱。
2．模拟试探法
模拟试探法是指对怀疑有故障的部分电路，用比较、分割、替代的方法来进行试探检查。
比较——在找不到电路的正常数据时，通常找一台与故障机同型号同规格的机器，测量两机的相同部位和相同元器件，通过对测量数据相互比较来确定故障位置及故障元件。
分割——根据电路原理，用分割法将某一部分电路独立出来，加上外加电源，注入正常的信号，以此来判断这部分电路是否正常，这样可逐步缩小故障范围。
替代——用好的元器件或电路组件来替代被怀疑的元器件或电路组件，以此来判断该元器件或电路组件是否正常，这一方法对难以鉴别好坏的集成电路、磁头、磁鼓组件及晶振等是比较有效的。
模拟——当电路或机械部分发生软故障时，通常采用以下一些模拟方法：一是温度模拟，即用电烙铁或电吹风对被怀疑的元器件进行局部加热或用酒精进行局部降温，根据变化来判断该元器件是否正常；二是振动模拟，即用细塑料棒来敲击或摇动元器件及机械零件，根据变化来判断该元器件及机械零件是否正常。使用此方法一定要慎重，必须有丰富的经验，否则易将故障扩大，造成更大的损坏。
3.静态参数测量法
静态参数测量法主要是指用万用表进行电阻测量、电压测量和电流测量。
（1）电阻测量：要求所用的万用表电阻档的内部电源电压不得超过6伏，在测量时最好使用R×100或R×1k档。测量必须在断电情况下进行。测量电容器应先对电容器进行放电，然后再测量。
（2）电压测量：测量电压时，要考虑万用表的内阻对测量值的影响，另外，由于录像机的工作方式较多，对于同一个测试点在不同工作方式下进行测量会有不同的结果，因此，在测量时切勿混淆不同工作状态下的试量结果。
（3）电流测量：电流测量方式有两种：一种是直接测量，即将电路切断，把万用表串接在电路中进行测量；另一种是间接测量，即测量电路中某电阻两端的电压，以此来换算出电流的大小。
4．图像监测法
图像监测法是通过监测图像的质量来判断故障部位的方法。监测方法：把标准磁带送入录像机内进行重放，这样根据图像和伴音的情况来判断磁头是否损坏和堵塞、走带是否平稳、伺服电路是否正常、视频重放通道是否正常、射频变换是否正常和准确。判断记录通道和调谐接收电路是否正常，可先记录一段标准的电视信号，然后将这一段信号重放出来，看是否正常，以此来判断记录通道是否正常。
5．信号注入法
信号注入法是一种利用信号发生器来检查电路是否正常的方法。这种方法对判断故障既准又快，而且还不易损坏元器件。在专用工具的配合下，还可以对电路及机械结构进行调整和校准。
检修录像机的方法有多种，本文介绍的是几种比较典型的常用检修方法，这些方法各有其特点，各适合不同的故障情况，维修人员可根据实际情况灵活运用。
常见故障检修
录像机的基本原理框图如附图所示。维修人员在动手检修录像机之前，应先根据故障现象进行分析，预测一下故障可能存在的部位，然后再动手运用检测手段，逐步缩小故障范围，最后找出故障部位。

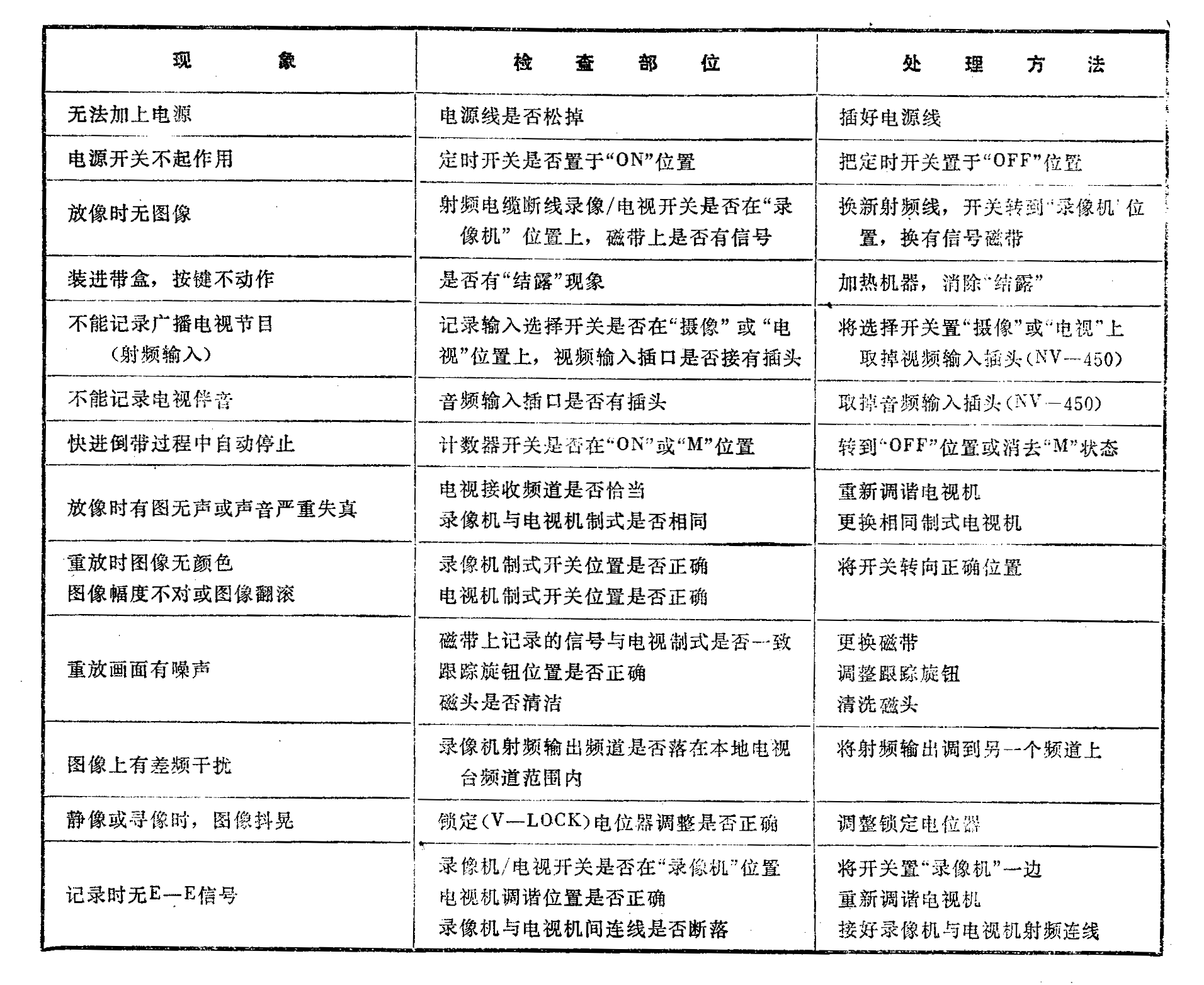

使用录像机往往需要同其它视频设备配合，例如：同摄像机配合录制电视节目；同电视机配合重放磁带信号；同其它录像机配合复制磁带；同共用天线配合录制广播电视信号，等等，另外，由于录像机具有较多的外部插口、开关按键，调节部位较多，很容易发生因配合设备连接不当或连线错误、开关旋钮位置不正确而造成录像机工作不正常，使用户误认为是录像机出“故障”而送来修理，这种由于操作不当而使工作不正常的现象称为假故障。维修人员不要先急于动手维修，应先对录像机的外接设备和机器本身的各种按键、开关旋钮进行一次细致的检查，以辨真伪。根据实际经验，我们列出一些假故障的检查和处理方法，如附表所示。
下面本文重点分析录像机本身的常见故障及检修方法。
1．走带系统的故障
走带系统主要是指装带卸带、上带退带、正常前进、快进和倒退等一系列使磁带正常运行的机械结构和相关电路，还包括磁鼓。走带系统的常见故障如下：（1）不能装带，表现为磁带盒送入带仓后又被退出来。在确认磁带盒没有问题时，应检查带仓是否变形或污染，检查装带电机是否损坏，有无电压供电。有些录像机是机械式按压带盒仓，应检查带盒仓锁扣是否损坏，锁扣弹簧是否失效或脱落。（2）不能上带，表现为按下放像键后，磁带未从盒中拉出（未装载），或者磁带未能进入正确轨道。出现这种情况应检查各导杆和张力杆是否弯曲、带盘座、穿带环是否变形、是否粘有过多的污物或被异物卡住、传动皮带及惰轮是否磨损，最后检查电机有无损坏，是否有供电电压。（3）磁带不能向前正常运行，表现为上带后又退带、上带后不走带，走带了却无图像，这时主要检修磁鼓是否运转，压带轮是否靠合，方式选择开关是否到位，收带盘是否收带，主导轴电机是否有问题。（4）快进或倒带不动作，这时主要检查磁带是运行到头，带盘是否变形卡住，带盘传动惰轮和皮带是否磨损或老化或是有油污而打滑，带盘电机（指主导轴电视）是否有问题。（5）不能出盒，表现为带盒不能弹起，磁带无法取出。若是磁带缠绕在机械部件上被卡住，有可能是磁带张力不对，引带导柱变形，或是磁带受潮发粘。若是磁带收回带盒后仍不能弹起，应检查带盒电机和开关是否正常，带盒锁扣和弹簧是否被卡住。
走带系统是受系统控制和伺服系统的控制，因此，控制信号有问题也会使走带系统出故障，检修时应注意这点。
2．伺服系统的故障
伺服系统故障主要表现为磁鼓旋转不稳，视频磁头不能正确跟踪磁迹，磁头场切换开关脉冲不规则，致使重放任何磁带也得不到正确的图像。
在检修伺服系统之前，应首先将与之相关的走带系统、机械部件和系统控制进行一次全面的检查。例如：检查鼓电机、主导轴电机是否损坏，驱动电路是否正常，中央微处理器输出的控制信号是否正确。伺服系统的常见故障如下：（1）磁带速度不稳，这主要是主导轴电机转速不稳引起的，应检查控制磁头有无损坏，控制脉冲是否正常，转速检测磁头和霍尔元件是否松动或损坏，供给驱动电路的速度控制电压是否正常，脉冲滤波电容是否变质漏电。（2）磁鼓旋转速度不稳，应检查供给磁鼓电机驱动电路的控制电压是否正常，鼓转体内的测速测相线圈或霍尔元件是否断线损坏。由于鼓转速不稳只影响图像而不影响声音，所以可以从声音正常与否来判断故障部位，如果图像和声音都异常，则可能是伺服用的时钟信号的频率不对。
检修伺服系统一般采用仪器来检查和校准各种脉冲信号的频率、幅度和相位。
3．系统控制电路的故障
系统控制电路是录像机的指挥中心，由微处理器来完成，与其它电路相比故障率要少些，常见故障检修：（1）保护性停机：这种故障多数属于“假故障”，是为了保护录像机和磁带不受损伤而停机的，如：“结露”停机、“带端”停机……，但也有些停机是由机内部件损坏引起的，如：电机损坏而使磁鼓不转、主导轴不转、收带盘不转等。（2）机件失灵：这种故障多是按键开关接触或传感器失灵造成的，例如：“结露”传感器失效，带端检测灯损坏，带盘转动检测灯不亮，霍尔元件损坏或光敏器件损坏等。（3）微处理器损坏：微处理器损坏后即不能接受指令也不能发出指令，因而无法正常工作，这种情况只能更换微处理器。
4．视频重放电路的故障
录像机视频系统故障率不高，并且从力像质量上可大体判断出故障部位。视频重放电路的常见故障如下：（1）无图像：遇到这种情况就改换信号输出方式，若使用射频输出，则改换视频输出；若使用视频输出，则改换射频输出，哪种方式无输出，就检查哪部分输出电路，如果两种方式均无输出，则可能是视频磁头太脏或损坏，磁头放大器电路有故障，重放处理电路有故障，各电路之间的连线或接插件接触不良等。（2）图像有噪点：若噪点布满整个画面，可能是磁头太脏、磨损严重或损坏，再有是视频放大器去加重电路和消噪电路有问题，若有带状干扰，则可能是跟踪电位器损坏。（3）信号失落过多。图像出现鱼尾白点或水平白线的闪亮干扰，除了跟踪不好和磁带有问题外。还有可能是补偿电路不起作用，这时可通过观察失落补偿电路的输入输出波形来确诊。（4）清晰度差：清晰度变差的主要原因是滤波器的频带变窄，亮度调频电路特性变坏或轮廓校正电路损坏。（5）无彩色或彩色失真：检查彩色／黑白开关位置，检查消色电路、4.43MHz晶体及5.06MHz旋转电路有无问题。（6）同步不稳：主要是电路的动态范围不够造成同步头压缩，若静像或寻像时同步不稳，应检查从伺服电路送来的模拟场同步信号是否正常。
5．视频记录电路的故障
录像机的视频记录电路有故障必然要反映在磁带所记录的信号上，因此，重放所录制的磁带，根据记录的图像质量可大致确定故障部位。记录电路的常见故障：（1）信号记录不到磁带上：首先应重点检查视频信号输入电路，若无电—电（E—E）信号输出，应检查记录磁头是否不清洁或损坏，若磁头无问题，再看记录控制信号是否送到视频系统，记录放大电路是否有故障。（2）记录的信号有噪声：应检查消抹信号是否送到全消磁头上，因为若无消抹信号，磁带上原来记录的信号将干扰新记录的信号。（3）所记录的信号无颜色或颜色失真：这是记录放大器的色度电路有故障。（4）图像不稳：检查同步信号是否正常、视频信号是否送到伺服电路。
6．伴音电路的故障
录像机中的伴音电路与收录机电路很相似，因此，可用检修收录机的方法来检修录像机中的伴音电路。该电路的常见故障：（1）重放无声，有图象；此故障一般在音频电路，另外，还要查看一下音频磁头是否堵塞、磨损或断线。（2）记录不上声音或记录的声音差：首先检查重放电路是否正常，另外再查录／放开关是否动作、偏磁振荡是否正常、偏磁信号幅度是否正常、记录放大电路是否正常。
7．射频电路的故障
射频电路包括射频输出调制器和调谐接收器。射频输出调制器有故障，影响信号输出，调谐接收器有故障，影响电视信号输入。下面分别介绍这两部分电路的检修：（1）射频输出调制器，当射频无输出时，应检查射频盒与视频电路的连接有无断线，电源供给是否正常，射频载波振荡是否正常。当图像、声音不能兼顾时，应检查6.5MHz伴声载频振荡是否准确。（2）调谐接收器：这部分电路出现故障会造成录像机无法接收电视广播信号或接收效果差，由于录像机的调谐接收和中放解调电路同彩色电视机完全相同，因此，可参照彩色电视机的检修方法。
8.电源故障
录像机的电源电路并不复杂，但故障率较高，常见故障表现为：指示灯不亮、显示屏不亮或亮度降低、走带机构不运行等。检修时，主要检查保险丝、保险电阻是否损坏，各部分供电电路有无短路和断路。（何文勇 马名伟）
