光控防盗报警器

这里介绍一个采用专用集成电路的光控防盗报警器，可广泛用于抽屉、文件柜以及钱包防盗报警。

光控防盗报警器原理见图1。当K闭合时，电路就处于准备或报警状态。平时抽屉、文件柜完好无损，光敏电阻无光照射，电路处于静止等待状态，扬声器Y无声。如抽屉和文件柜被人打开，光敏电阻GR受到光线照射，电路即被触发工作，Y就能发出响亮的“伍—呜—”报警声。

R是集成电路IC的外接振荡电阻，改变R阻值的大小，能改变变调报警声的音调。C的作用是消除电源E的交流内阻，容量不能小于10μF。

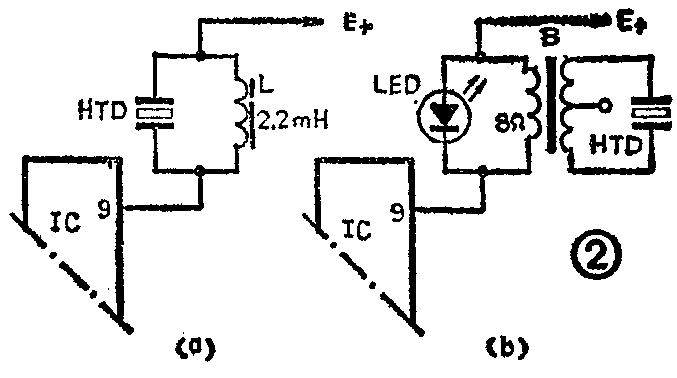

该电路用扬声器作为发声元件，音量较大，可用于屉、柜等固定场合下防盗报警，如嫌体积太大，此时可采用压电陶瓷片HTD作为发声元件，见图2（a）。

具体制作，可将压电陶瓷片HTD用热压法压制在塑料票夹里。光敏电阻GR也压制在塑料层,外覆透明塑料形成透光窗。外出时，合上K，电路就处于准备状态。当小偷盗窃钱包时，钱包从口袋中出来遇光，HTD就会发出报警声。如果自己取钱包，可先打开K，就不会发声。

图2（b）是另一种驱动HTD的方式，它采用变压器B升压，HTD有较大的发声音量。HTD在发声时，发光二极管LED还能同时发出红色辉光，具有声光两重报警功能。

该报警器在静止等待状态时，耗电约几个微安，报警状态时，电流约达100mA左右。

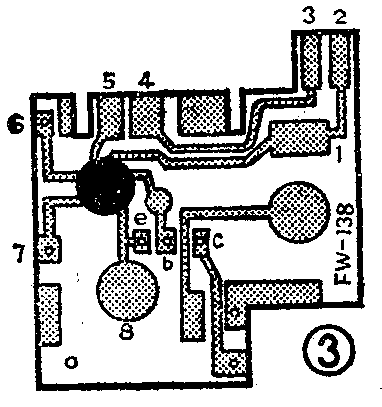

报警器的核心器件是一块专用的光控报警集成电路IC，型号为KD9562B（FW—138）。它采用软包封装，即将芯片用黑膏封装在一块小印制线路板上。它的外形和管脚序号见图3，晶体管BG及电阻R、GR均可直接焊在芯片的小印板上。

晶体管应采用β≥100的9013型硅NPN三极管。GR可用MG45非密封型光敏电阻器，R为RTX—1／8W型碳膜电阻器。C为CD11－6.3V小型电解电容器。K为小型拨动开关。

Y可用φ50、8Ω电动扬声器。图2中压电陶瓷片可用HTD27A－1型。L为2.2mH小型色码电感器。B可用晶体管收音机里的小型输出变压器，原输入端接HTD，中心抽头空着不用；原输出端即8Ω端接IC9脚和电源正端。LED为普通圆形红色发光二极管。

电源电压为3V，视报警器体积可采用5号电池或钮扣电池。该报警器由于采用了专用的集成电路，光控灵敏度较高，且工作稳定，不需作任何调试就能正常工作。（陈有卿）
