二、节奏花样选择电路
由图1可见，如果将IC\(_{3}\)的高位地址线A5\(_{1}\)0用于节奏花样选择时，共可选择64种不同的节奏。实际使用时如果每一种节奏都对应一个按键，则需64个按键，电路比较复杂。本例中采用了16×4的复合开关，即安排有16个基本键和4个复合功能健。在对EPROM地址安排上，将对16个基本键编码的四位信号加至A5\(_{8}\)，将对4个复合键编码的二位信号加至地址线A9A\(_{1}\)0。电路如图3所示，该电路中由触点开关K2～K\(_{17}\)组成-2×8的开关矩阵来充当16种基本节奏键，开关触点用简单金属簧片或导电橡胶即可，发光二极管LED2～LED\(_{17}\)组成-2×8的显示矩阵来显示每个键的按下情况。

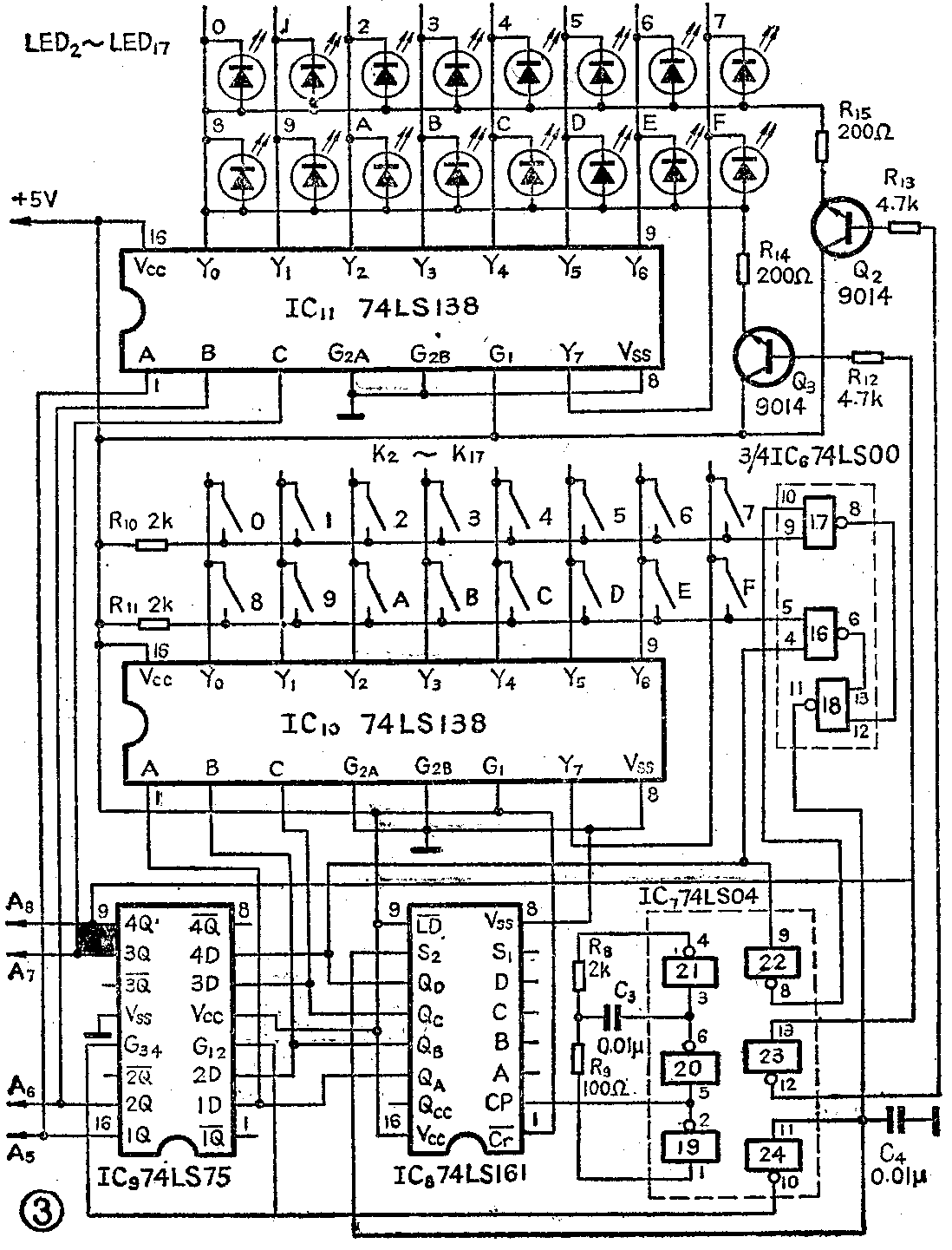

图3电路的工作原理如下：由反相器19、20、21和阻容元件R\(_{8}\)、R9、C\(_{3}\)组成一振荡频率约数kHz的时钟电路，该信号加至计数器IC8后在其输出端产生四位二进制信号，低三位Q\(_{A}\)～QC经三至八线译码器IC\(_{1}\)0译码后控制开关矩阵的列线，高位输出QD高电平时选通开关矩阵行控制门16，低电平时经门22反相后选通门17。两个行控制门输出经门18后加到IC\(_{8}\)的S2端，控制IC\(_{8}\)是否计数，同时又经门24反相后加到四位锁存器IC9的G端，控制IC\(_{9}\)是否锁存IC8计数结果。当开关矩阵中没有键闭合时，无论IC\(_{8}\)输出端QD状态如何，门16、17总有一输出为低电平，另一为高电平，此时门18恒输出高电平，允许计数器计数，并且门24恒输出低电平，使IC\(_{9}\)保持以前锁存内容。考虑到IC8输出端Q\(_{D}\)一路是直接加到行控制门l6上，另一路则经门22后加到门17上，两路在时间上必然产生一延迟，结果是在每次QD输出下降沿时刻在门18输出端产生一负尖顶脉冲（即竞争冒险信号），此信号经门24反相后足以使IC\(_{9}\)锁存的内容丢掉，电容C4就是为滤除此脉冲而设置的。显示矩阵是根据IC\(_{9}\)所锁存的四位二进制码状态来显示的，低三位1Q～3Q经ICll译码后用来控制其列线，高位输出4Q低电平时经门23反相后选通显示矩阵行控制三极管Q\(_{2}\)，高电平时直接选通另一三极管Q3，同时IC\(_{9}\)输出作为EPROM地址线A5\(_{8}\)直接加至图1电路。
当电路中某个键闭合时（例如标号为B的键），如果计数器输出结果使得开关矩阵中行和列也刚好选中该键（IC\(_{8}\)输出QDQ\(_{C}\)QBQA=1011，lC\(_{1}\)0的Y3端输出低电平，门16被选通），则此时门16、17输出均变为高电平，门18输出低电平使IC\(_{8}\)停止计数，同时门24输出高电平使IC9将刚才计数内容（1011）锁存到输出端；该键断开后门18重新变为高电平，允许IC\(_{8}\)继续计数，IC9则保持刚才锁存内容。显示矩阵根据IC\(_{9}\)锁存内容接通与刚才闭合键相对应的发光二极管（标号为B），这样就能按所选16种节奏花样在IC9输出瑞得到一四位二进制代码。（待续）（李孝昌）
