集成电路UN101是便携式录像机NV—180中的电源控制集成电路，该集成电路竖立装插在系统控制电路的印刷板里侧，温度升高时不易散热，尤其在炎热的夏季，长时间使用，很容易造成该集成电路的损坏。该集成电路目前市场上比较缺乏，为了解决这个问题，本文介绍一种用分立元件代换的方法。

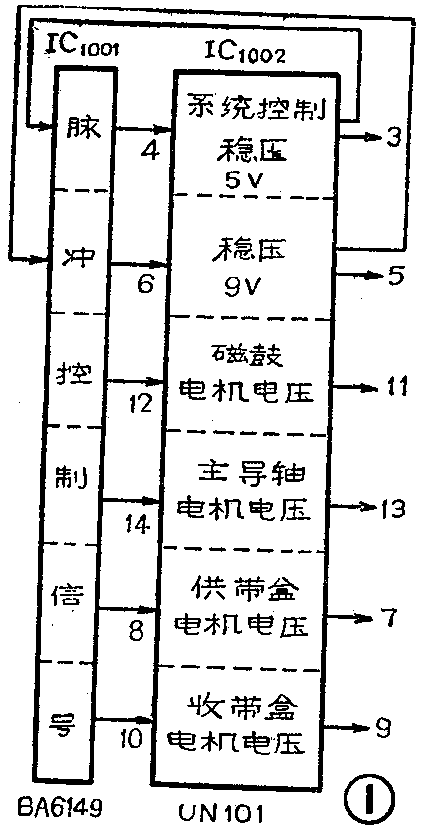

集成电路UN101的电路原理如图1所示，该集成电路受集成电路IC\(_{1}\)001所输出的脉冲信号控制，稳压输出5V、9V并控制磁鼓、主导轴、供带盒、收带盒的电机处在正确的相位和频率上工作，因而使录像机在静像、快进、快退、倍率等状态下，能保持稳定的图像。

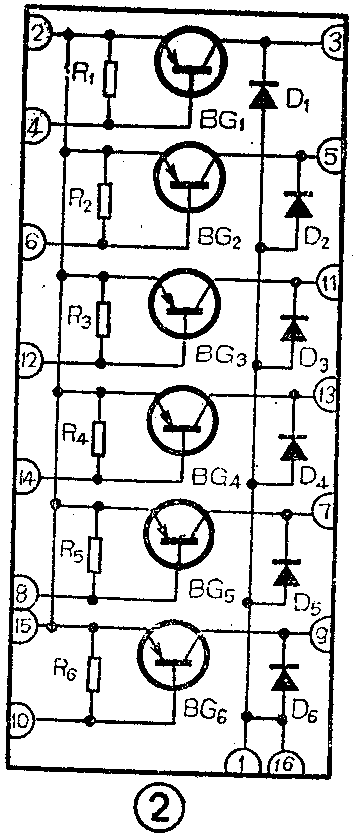

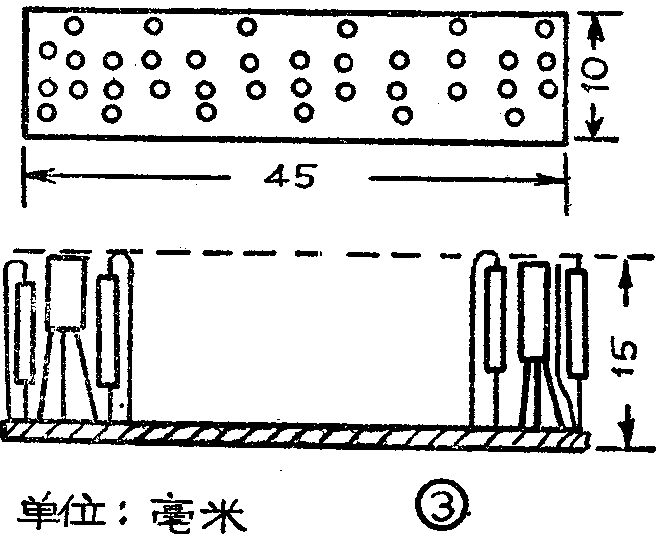

代换电路如图2所示，R\(_{1}\)～R6选用400Ω、1/8W的金属膜电阻；D\(_{1}\)～D6选用2AK13；BG\(_{1}\)～BG6选用C\(_{9}\)012芝麻塑封管。线路安装板及元件安装位置如图3所示。代换电路安装好后,用16根细股电话线将代换板与原UN101插孔相连，只要装配无误，一般无须调整即可正常使用。
注意在代换电路的四周最好铺上一层绝缘青壳纸，以防代换电路碰到系统控制电路的印刷电路板及附近的螺钉上。(童勇朴)
