6.开关电源稳压集成电路56A245—2的代换
我国台湾省生产的爱美（艾美）牌D9121型20英寸(51厘米）彩电在大陆有一定的拥有量。这种彩电（包括其它牌号的台湾机）中所用的集成电路大多以“56A”作为型号前缀，对大陆爱好者来讲是很陌生的。其实这类集成电路中有不少品种与日本或欧美的产品是可以直接互换的，因为它们的功能、内电路基本结构、主要电参数及外引脚排序、封装等均相同或极接近。开关电源稳压集成电路56A245－2就是一种可直接与STR440互换的集成电路。56A245—2是爱美彩电中最易损坏的器件之一，许多读者为找不到该集成电路的技术资料及买不到原型号器件而发愁，而STR440却很常见，进口及国产机中都可找到它的踪迹，如日电CT—1802PDH型47厘米彩电和日电20T774PDH型51厘米彩电等；国内不少邮购单位也有供应，因此可直接购来予以代换。
56A245－2是一种输出电压固定的厚膜混合集成电路，其外形类似于普通T03（与国内部标F\(_{2}\)型相似）封装结构的金属壳大功率管，但连外壳在内共有4个管脚，内电路结构及外形见图9所示。图9电路中的BG1是取样放大管，BG\(_{2}\)为脉冲调宽管，BG3是开关调整管。根据一些维修实例分析，发现这种器件大多损坏在BG\(_{3}\)上。因此可用小钢锯沿管帽上沿锯一圈，当锯到管帽将穿而未穿时停手，以防止铁屑落入管芯内。再用小改锥撬去管帽，露出管芯，找到损坏的BG3后将它剪去。然后用环氧树脂（或石腊）灌封管芯。最后找一个BV\(_{CEO}\)≥1300V、ICM≥3A、P\(_{CM}\)≥30W的行输出管（如D1942K、D1942、D2027、 2 SC1942、 2 SC3505F、BU126等）安装在原56A245－2的位置上，用导线按图9电路与被剪去BG3的56A245—2连接好即可开机试验。这种局部代换法比较经济实惠，条件是除BG\(_{3}\)外IC内其它元器件不能有损坏的，否则就难以奏效。
7、视频矩阵集成电路TEA5030的代换
我国香港及台湾组装的“乐声”（NATION）等牌号彩电中用TEA5620和TEA5030两块集成电路来完成彩色信号解码功能。这两块电路的损坏率较高，目前国内又很难配到这类TEA字头的西欧产品（主要由法国汤姆逊公司等生产），因此无疑会使人想到用易购集成电路来代换。经分析及实际试验表明，日本松下公司的AN5620X和AN5612（对应国产品为DG5612）可分别代换TEA5620和TEA5030，代换效果一般较好。下面先讲TEA5030的代换，TEA5620代换放在第8实例中。

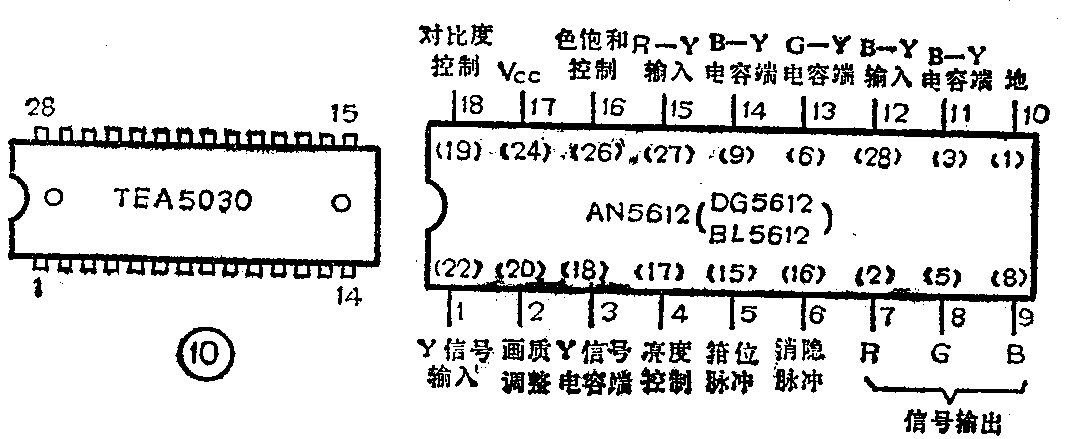

TEA5030内含矩阵电路、色差放大器、视频放大器、消隐电路及钳位电路等，它采用28脚双列直插塑封结构；AN5612的功能虽与TEA5030大体相似，但系18脚双列直插塑封结构，两者差别较大。不过TEA5030的、、脚是空脚；、脚系接地脚；④、⑦、⑩、、为有关放大器的负反馈等功能脚，这10个脚可以与其它脚合并及空出不管，如此一来，便只剩下18个功能脚了，它们与AN5612各脚的对应关系如图10所示。图10中括号内的数字表示TEA5030的引脚号。代换时，先拆下TEA5030，然后按图10将AN5612的各脚通过插座或连线一一对应焊入TEA5030各脚的印制焊板上去即可。
8、色度信号处理集成电路TEA5620的代换

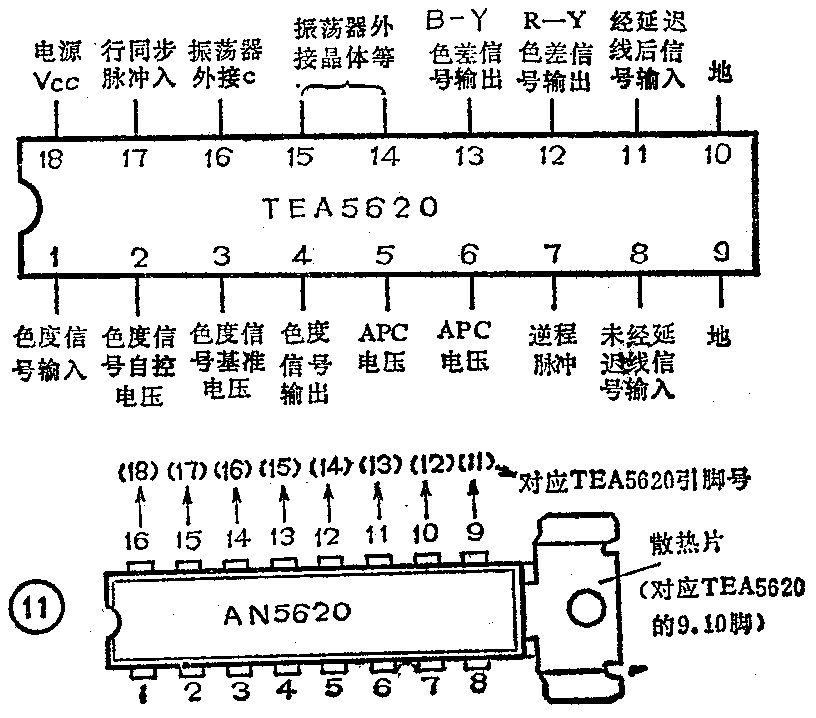

TEA5620内含彩色信号放大、加减电路、同步解调、PAL开关、压控振荡、APC鉴相、触发器、色同步选通等电路，外形系18脚双列直播式塑料封装，各引脚的对应功能如图11所示。AN5620X的功能与TEA5620相同，两者的主要特性也相近。但AN5620X采用带散热片的16脚双列直插塑封结构，与TEA5620有较大不同。然而两者的①～⑧脚功能相同，同时AN5620的⑨～脚功能分别与TEA5620的～一一对应，TEA5620的⑨、⑩脚却是接地脚。因此如将AN5620的散热片看作是两个接地脚，那它就能直接代换TEA5620了（见图11）。具体做法是把AN5620的散热片两端剪出两个如引脚样的尖端，再将印制板上对应于TEA5620⑨、⑩脚的两个焊孔适当扩大，然后将AN5620的散热片尖端插入焊孔并焊牢即可。注意散热片不要剪去太多太狭窄，以免影响散热。
9、彩电场扫描输出集成电路LA7830的代换
进口三洋CTP－3905型、3915（80P）型、6904W型、CEP—2100（84P）及日立C—27—F75型等彩电中均应用了场扫描输出集成电路LA7830。这种集成电路是一种比较新的产品，其主要特点是采用场扫描逆程自升压电路，即正程电源电压为24V；逆程则由电路将供电电压自升为48V。这样可降低集成电路的功耗，提高扫描效率及热可靠性，同时又保证了场逆程电压和时间符合场消隐的要求。

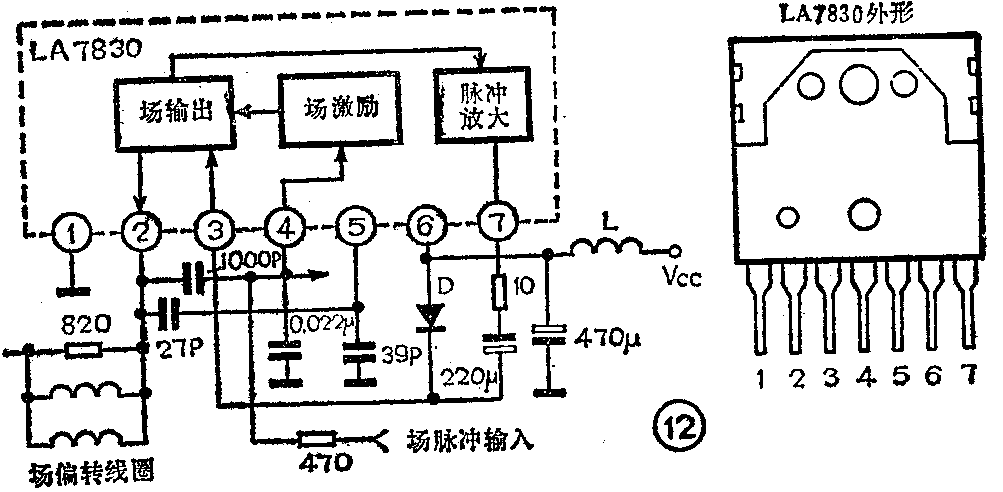

LA7830通常可与日本NEC公司的μPC1378H互换使用，因为：（1）两者均为带散热片的单列直插式塑封7脚结构，外形虽有一些差异，但互换安装问题不大。（2）除⑤脚外，两者其余6个引脚的功能均相同。LA7830的内电路框图及典型应用电路见图12所示：μPC1378H的内电路框图及各引脚功能如图13所示。（3）在特性参数方面，两者的不同主要在于LA7830的最大输出偏转电流为±1.3A；而μPC1378H为+1.1A,一般对代换效果没什么影响。具体代换过程中，主要是需处理好⑤脚的接法。若用μPC1378H代LA7830，一般可以将⑤脚对地的电容用导线短路掉。因为LA7830的⑤脚是相位补偿端，外接相位补偿电容可起改善场偏转电流波形的作用；而μPC1378H的⑤脚是消隐脉宽调节端,外接电位器可调整场消隐脉宽，不过一般彩电大多不设这个电位器，场消隐脉宽固定，故将⑤脚接地。用μPC1378H代LA7830后，虽然原先的相位补偿作用失去，但由于这不是改善场偏转波形的主要措施，因而实际上影响甚微。另外，如果代换后发现自举升压欠足（③、⑦脚间电容两端电压），场回扫线消隐不够彻底，可将⑦脚上的 10Ω电阻短接。倘若用LA7830代μPC1378H，则只需将⑤脚按图12中的外围电路连接即可；也可只在⑤脚对地接一个39pF的电容。最后附带说明一下，日产夏普彩电众多机型和国产凯歌牌彩电中所用的RH—IX0238CE与μPC1378H属同类品,其内电路、外形及特性等均相同或相似于μPC1378H；两者可直接互换，不需对电路作任何修改。当然，也能参照以上方法与LA7830互换。（王德沅）
