用一块KD－154音乐集成电路和部分分立元件组装了一个不倒娃娃玩具，它具有自动报晓、音乐门铃，尿床报警等多种功能。如只作为玩具时，用手挡住光敏电阻上的光线时，不倒娃娃立即奏出一曲电子音乐、十分有趣。
电路工作原理

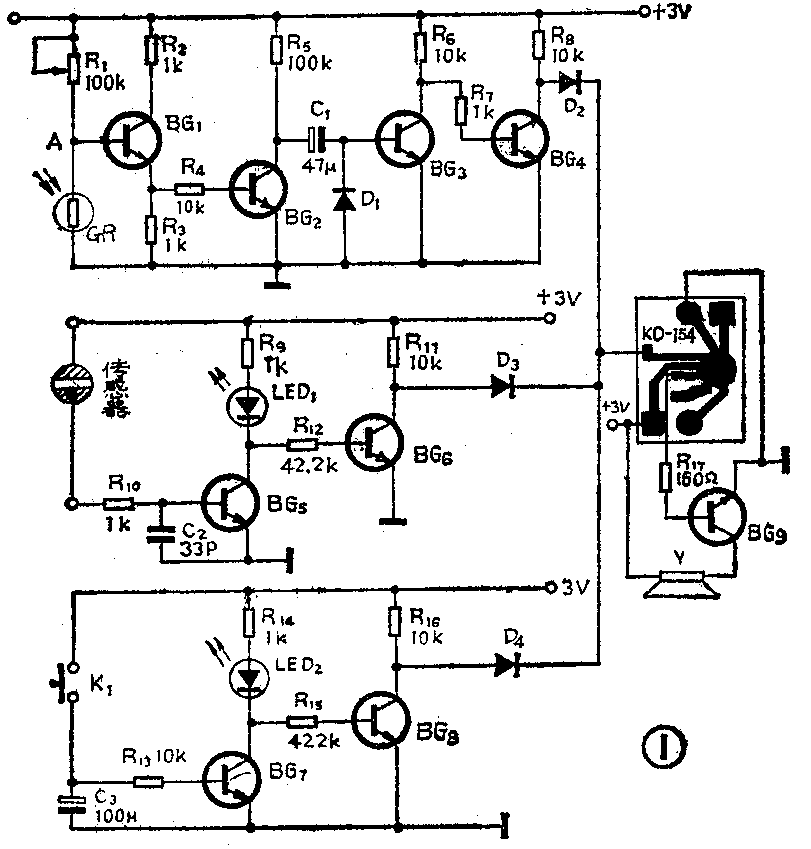

不倒娃娃玩具电路如图1所示。它由自动报晓、尿床报警、门铃电路三部分组成。
（一）自动报晓电路：当有光照时，光敏电阻阻值下降、A点电位下降。低电位经BG\(_{1}\)、R4传到BG\(_{2}\)的基极，使BG2由饱和转为截止。电源通过R\(_{5}\)、BG3的发射结给电容C\(_{1}\)充电，产生基极电流使BG3饱和。BG\(_{3}\)集电极的低电位信号由R7加到BG\(_{4}\)的基极，使BG4由饱和转为截止。BG\(_{4}\)集电极产生高电位，通过D2触发集成电路KD－154，产生音乐报晓。随着C\(_{1}\)的充电结束，BG3由饱和转为截止。BG\(_{3}\)集电极产生高电位，并使BG4饱和，BG\(_{4}\)的集电极产生低电位，报晓结束。报晓时间的长短由R5和C\(_{1}\)的容量决定。本电路报晓时间设计在20秒左右。当无光照时，A点电位上升，高电位经BG1组成的射极跟随器和R\(_{4}\)传输给BG2的基极，使BG\(_{2}\)由截止转为饱和。C1通过BG\(_{2}\)、D1进行放电，为下一次报晓作好准备。光敏电阻安装在不倒翁的外壳上，只要手触一下光敏电阻（遮一下光）就奏一次电子音乐,增加了趣味性。
（二）尿床报警电路：该部分电路见图1中间电路,无尿床时，传感器为开路状态，当婴儿尿床时，传感器传送信号电流给BG\(_{5}\)的基极，使其饱和。饱和电流使D5发光（红光），同时BG\(_{5}\)集电极的低电位通过R12使BG\(_{6}\)截止，BG6集电极产生的高电位信号通过D\(_{3}\)触发集成电路，奏响电子音乐，完成报警功能。
（三）门铃电路：当按下图1的下部电路K\(_{1}\)时，电源给C3充电，同时BG\(_{7}\)饱和，饱和电流使D6发光（绿）。BG\(_{7}\)集电极低电位通过R15使BG\(_{8}\)截止，BG8集电极上产生的高电位，通过D\(_{4}\)触发集成电路，奏响电子音乐。按钮K1松开时（K\(_{1}\)断开），C3上充有的电荷通过R\(_{13}\)、BG7的发射结放电，仍使BG\(_{7}\)保持饱和。当放电结束时，BG7由饱和转为截止，D\(_{6}\)熄灭同时BG8由截止转换为饱和，在集电极上产生低电位，使音乐停止。维持时间的长短由C\(_{3}\)的容量和R13的阻值决定，本电路设计在10秒钟左右。
元件选择与安装
BG\(_{1}\)～BG8选用3DG201（或3DG6、3DK均可），β要求大于80。BG\(_{9}\)选用3DX201。R1选用100kΩ微调电阻，D\(_{1}\)～D4选用2AP型锗二极管。传感器制作方法：在50×30（mm）的敷铜板上开0.3～1.5mm的浅槽断开敷铜皮就可以。

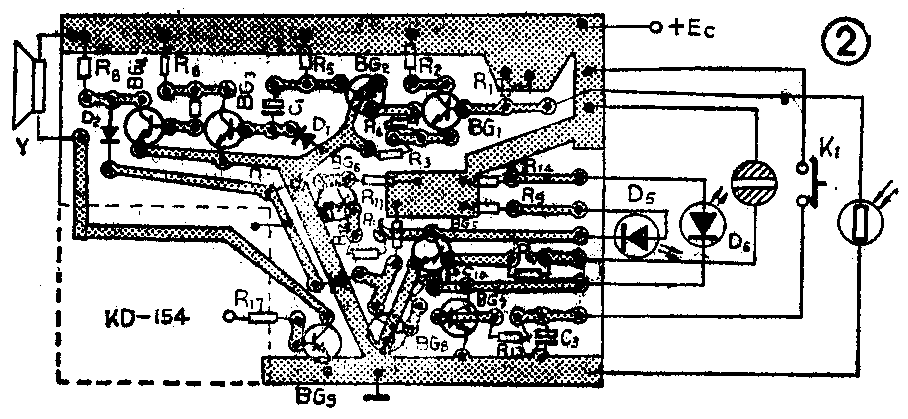

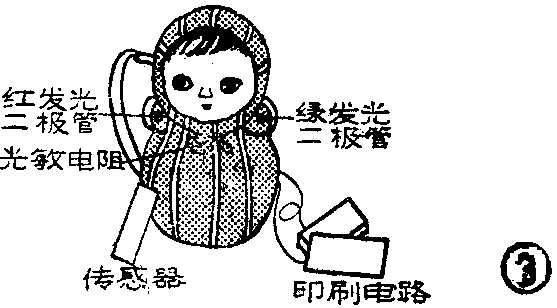

选用图3所示的不倒翁娃娃成品，把扬声器与两节五号电池装在娃娃的肚子里，并利用螺丝固定。在娃娃的两个耳部各装一个耳机插座，以便与门铃按钮和传感器连接。电路板装在娃娃的头部，并用纸壳固定。（陈能松）
