巧接普通可控硅

🏠 首页 《无线电》杂志 1988年 🔗 第11期 🔗 第27页 分类:其它 🔗 王佐臣 🔗

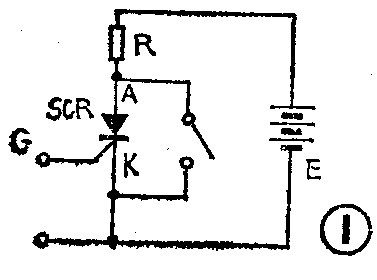

普通可控硅触发后,控制极就失去了控制能力,要想关断可控硅,只有降低阳极电压,或在阳极加入反向电压,使阳极电流小于维持电流I\(_{H}\)时,才能实现。当然,采用可关断可控硅,用比较小的信号,就可以控制阳极电流的通断。对于普通可控硅的连接略加改造,也可以使它具有可关断的功能。其基本原理见图1。只要接通开关K,通过可控硅的电流即为0,小于维持电流IH,于是可控硅关断。

图1
图1 🔍原图 (377×280)

根据上述原理,可以连接成图2电路。BG代替了图1中的开关K。当G'接入负触发信号时,触发信号即可加到双向可控硅的G极,使其触发导通,R得电。当正触发时,D反偏而截止,同时触发信号加到BG的基极,于是三极管由截止变为饱和导通,这时流经双向可控硅的电流便被三极管BG旁路,由于三极管的饱和压降很小,使得可控硅因阳极电流小于它的维持电流I\(_{H}\)而关断。正触发信号过后,三极管BG恢复原截止状态。(王佐臣)

图2
图2 🔍原图 (475×293)
