在检修电视机的过程中，往往会遇到集成电路损坏的情况。如果损坏的集成电路是比较少见的国外产品，或者属于早期品种之列，就非常难以购到原型号替换件，常常需要考虑用其它型号的集成电路来代换。本文介绍数种较易损坏而又较难寻觅的集成电路（含伴音通道，开关电源、扫描和色度解码等功能器件）代换实例，以期对读者能起到一些排忧解难的作用。
1．伴音通道集成电路LM2808的代换
LM2808是一种内含音频功放级的伴音通道的集成电路，具有功能齐全、应用电路简单及调整方便等特点，它在我国台湾省及香港生产的黑白电视机及组装机中应用较多，内地少数厂家生产的黑白机中也有使用，如CCIR—TB1226型31厘米机和“乐华”35厘米机等。这种集成电路很难买到，并且无可直接代换的国产品，因此只能考虑用功能和主要参数相似的集成电路来代换。

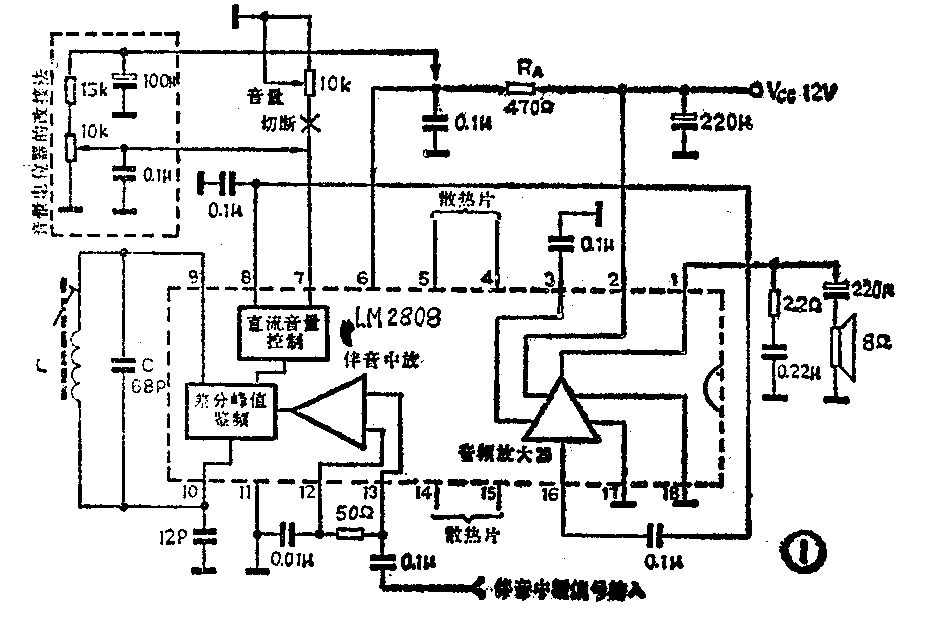

LM2808内部包括伴音中频限幅放大、差分峰值鉴频、电子直流音量控制、音频电压放大和音频功放等电路，其内电路框图及典型应用电路见图1所示。LM2808采用带散热片的18脚双列直播式封装结构，各引脚对应的功能如下：①音频功放输出，②音频功放电源端，③音频电路退耦，④、⑤散热片（接地），⑥中频电路电源端，⑦音量电位器连接端，⑧鉴频输出，⑨、⑩差分峰值鉴频器的外接线性LC网络端，中频电路地，伴音中频信号退耦，伴音中频信号输入端，、散热片（接地），音频放大器输入端，音频前置放大器接地端，频功放器接地端。
LM2808的主要电特性参数：最大电源电压20V（推荐电源电压12～16V），静态电源电流10.8mA（中频部分）和5mA（音频部分），音频输出功率1.3W（V\(_{CC}\)＝12V、RL＝8Ω）或1.9W（V\(_{CC}\)＝14V，RL＝8Ω），音量控制范围75dB。
根据以上情况可知，代换集成电路首先应尽可能选含有功放级的，这样可避免对原电路作太大的改动；其次，代换集成电路的“电源电压”参数和封装外形也最好与原集成电路相似或较为接近，以减少装配及调试等的麻烦。至于其它参数一般可以不必专门考虑，因为这类参数差别不大，对一般的修理代换影响不大。经过查阅产品手册，找到如下几种与LM2808有相似功能的常用伴音集成电路：D1353C或DG1353C（同日本NEC的μPC1353C），DG355（同日本松下的AN355），DG5250或BJ5250（同松下的AN5250）。由于这几种集成电路的内电路结构、各引脚功能、典型应用电路及封装外形等都与LM2808有一定差异，因而在代换时应参照有关的产品技术资料对电路作相应改动。一般来讲要着重处理好下列4个问题：（1）改接不同功能的引脚，使各引脚按其功能一一正确接入电路。（2）对照代换与被代换两者的（典型）应用电路图，更换及改接原电路中与代换应用电路中要求不同的外围元器件，但对代换效果没有影响（如空闲元件）或影响不大的元器件可不作改动。（3）若电源电压不符合要求，应作相应调整。（4）要保证散热良好。下面以国产整机中大量应用的D1353C为例，对如何在代换过程中处理上述问题加以实际说明。

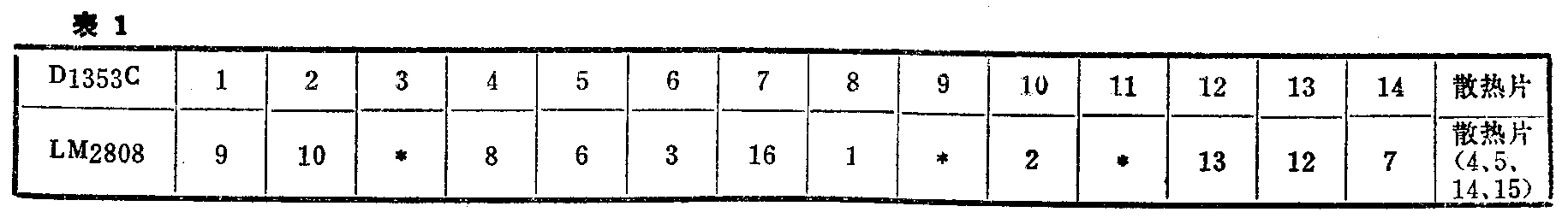

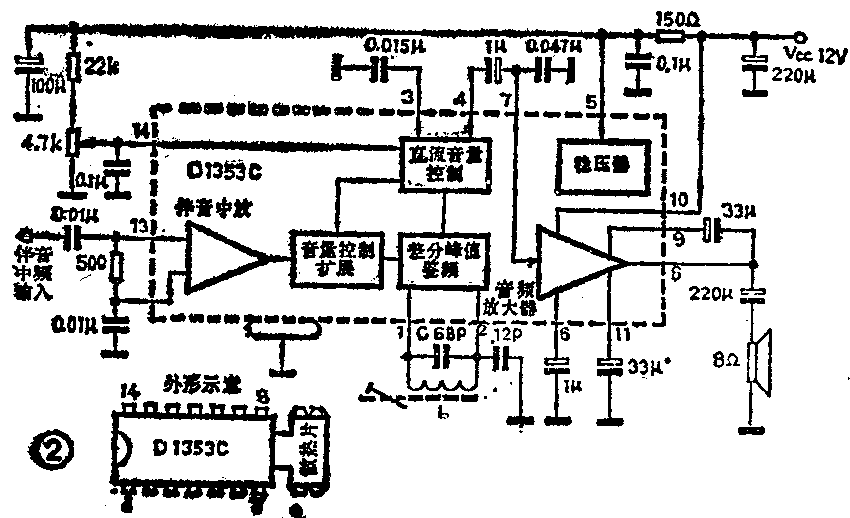

D1353C的电源电压参数与LM2808相差甚微（最大值20V，推荐值11～16V）；输出功率为1.2W（V\(_{CC}\)=12V，RL=80Ω），也与LM2808接近。但两者的封装外形不同，D1353C与LM2808内电路框图和应用电路如图1和图2所示。对照图1和图2，可得出如下代换步骤：（1）按表1改接引脚。改接的具体方法：把D1353C插到一个14脚双列插座上，再用硬导线把插座与印制版上相对应的引脚焊盘或相通端焊牢即可；另一方法是把D1353C直接插入或焊接在原装LM2808的印板位置上，随后将引脚周围的相夫印制线路割断，再用导线按表1逐一接好各个引脚。以上两方法，前者对原电路的改动较小，复原起来较方便，也便于维修及装配，故一般较多采用，缺点是需增设一个IC插座。（2）先切断原电路上的10K音量电位器（如图1中打“×”处），参照图1小虚线框内电路改接音量电位器。（3）改图1中R\(_{A}\)值为150Ω。在引脚（指D1353C）③、分别接一个0.015μ和一个33μ的电容，两电容的另一端均接地。引脚⑧、⑨脚间接一个33μ的自举电容。（4）把D1353C的散热片与印板上的大面积接地铜泊焊好，或直接在散热片上固定一块面积不小于30×30cm\(^{2}\)的铜皮，以帮助散热。（5）代换后，通常只需略调一下L的磁心便能获得良好的伴音输出。
下面我们以D1353C代LM2808为例。较详细地介绍了代换伴音集成电路的应考虑要素及具体操作步骤，目的在于使大家对伴音集成电路的代换知识有一个初步的认识基础，以减少或避免照搬别人代换经验（不论对、错）的盲目性，也有助于看懂和理解下面要介绍的一些代换实例。
2．伴音通道集成电路KA2101的代换

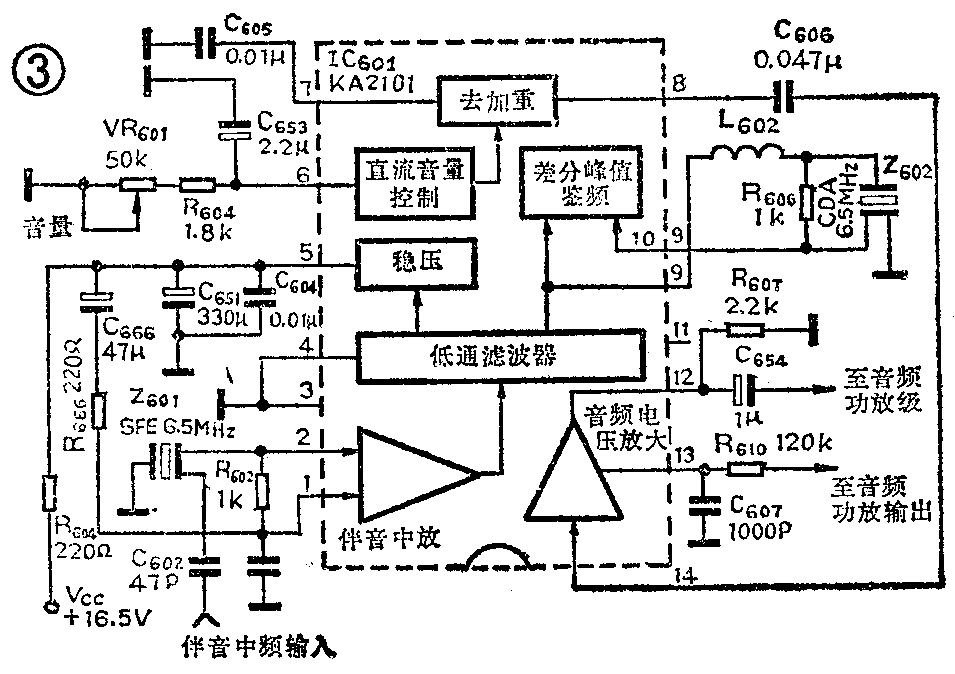

KA2101应用于东芝C—2020F型51厘米彩电、芙蓉（湖南广播设备厂） TC—5504型51厘米彩电和一些国内外35厘米黑白机等的伴音通道中。KA2101内含伴音中频限幅放大、有源低通滤波、差分峰值鉴频、直流音量控制及音频电压放大等功能电路，但无音频功放级，需外接。图3示出KA2101在东芝C—2020F彩电中的应用电路及内部框图。该机采用了两个6.5MHz 的陶瓷滤波器Z\(_{6}\)01和Z602，取代了LC谐振回路和LC线性变换网络，实现了伴音电路无调整化。与KA2101功能相同、特性相似、封装外形及引脚排列一致的集成电路有：D7176AP、TB7176AP（同日本东芝的TA7176AP）、HAll25（日立）、AN241P（松下）、LA1365（三洋）、M5144（三菱）、IX0018TA（夏普）、CA3065、LM3065、MC1358、SN76666N、ULN2165A（以上美国产）等。这些型号的集成电路一般均可直接与KA2101互换，不需对外围电路作改动。但它们的内电路及特性参数存在一定的差异，故代换后往往会出现伴音哼声大或失真等现象，此时通常只需调整连接于⑨、⑩脚间的电感磁芯便能解决。若电路形式如图3所示那样，⑨、⑩脚间连接的是陶瓷滤波器，则较少会出现上述问题。如果出现，大多是陶瓷滤波器损坏或特性变差所致，可予调换；也可在⑩脚或⑨脚对地间接一个20pF左右的微调电容试试，对有些特性变差的滤波器来讲，调节该电容可使伴音质量得到改善。
3．伴音功放集成电路TDA1037的代电
进口根德牌40、45、51厘米彩电中有不少机型都采用了TDA1037作伴音功放，应用电路如图4所示，音频不失真输出功率为6W或4W（输出为4W时，电路中部分元器件数值用括号内的标值）。TDA1037系西欧产品，国内相当少见。这种集成电路采用9脚带散热片单列直插塑封结构，各引脚的功能：①、⑨及散热片——接地，②输出端，③电源V\(_{CC}\)端，④自举端，⑤补偿端，⑥反馈端，⑦退耦，⑧输入端。它的主要电特性参数如下：电源电压范围4～28V，静态电源电流12mA（VCC＝12V）、18mA（V\(_{CC}\)=24V），输出功率5W（VCC=12V、R\(_{L}\)=4Ω、THD=10％），开环电压增益80dB，闭环电压增益40dB，频响40Hz～2kHz，输入电阻5MΩ。

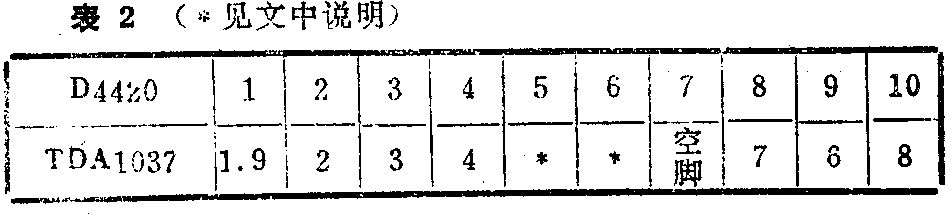

能直接代换TDA1037的国产电路目前尚没有，但国产D4420（同日本三洋的LA4420）的主要特性及外形都较接近于TDA1037。D4420的电源电压最大值为18V，输出功率5.5W（V\(_{CC}\)=13.2V、RL=4Ω），闭环电压增益50dB。该集成电路为带散热片的单列直插10脚封装外形，与TDA1037相似，只是多了一个引脚，因此代换时安装很方便。具体代换要领是：（1）按表2改接管脚。（2）将图4中的R\(_{364}\)换成0.02μF的电容（最好选聚酯电容），在D4420的⑤、⑥脚间接一个47pF的消振电容。（3）代换后若感到增益不太够，可焊掉原电路中的电阻R372（3.9kΩ）。
4.伴音功放集成电路TDA1904的代换

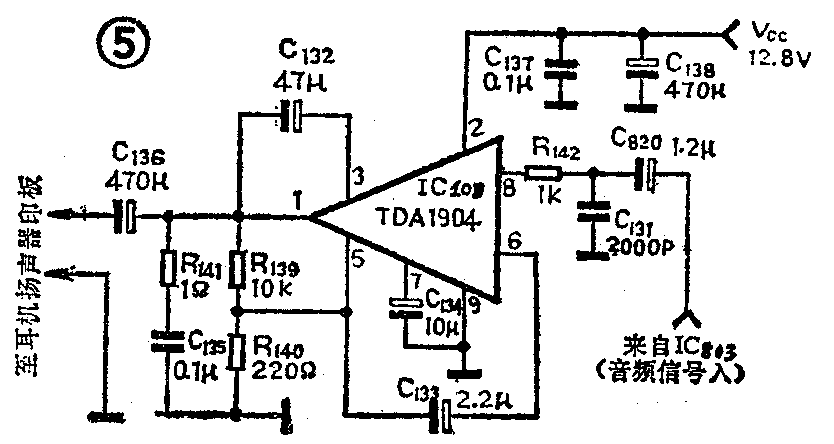

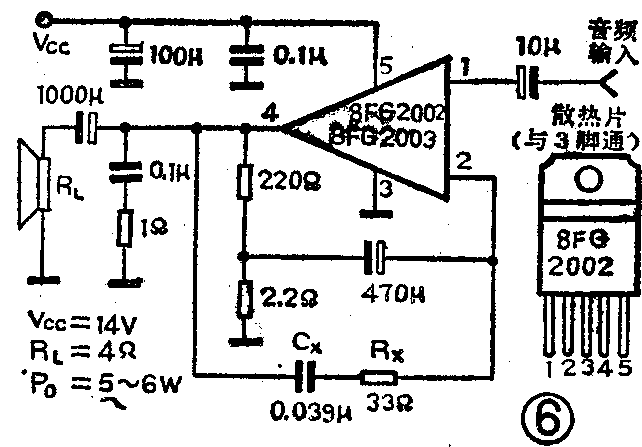

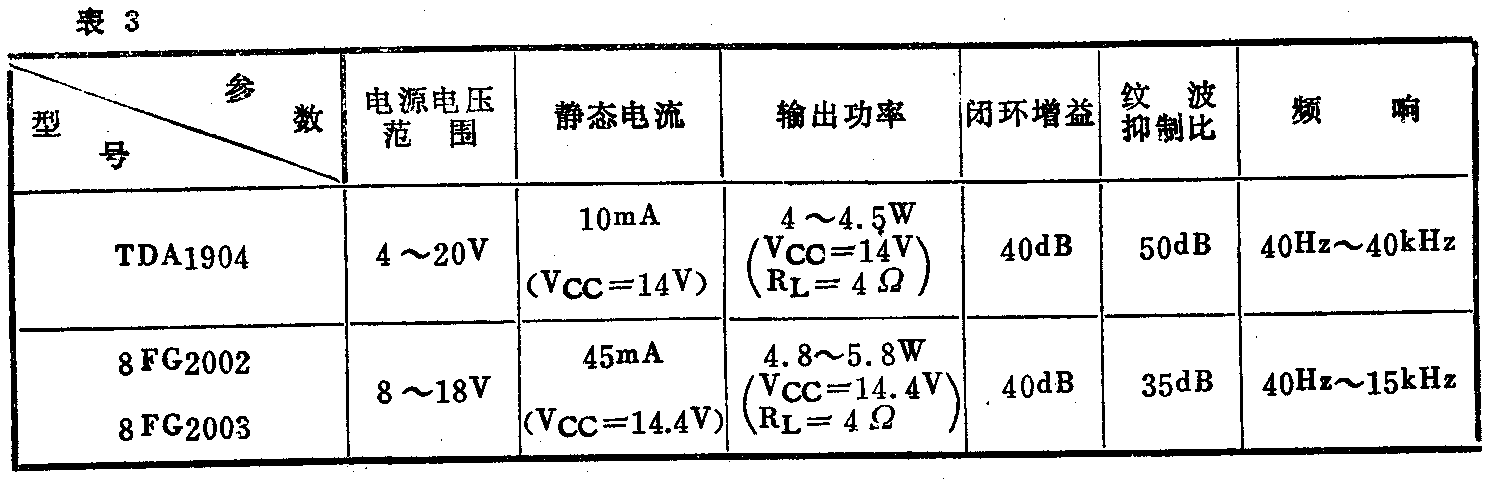

TDA1904也是一种较难购到的西欧共同体一些公司（如意大利SGS公司）的产品。康艺KTN5143、5145、5147型51厘米彩电和其它一些进口或组装机中采用了这种伴音功放集成电路。图5示出了TDA1904在康艺彩电中的应用电路，图6是国产功放集成电路8FG2003或8FG2002（同西欧的TDA2003或TDA2002及日本的μPC2003或μPC2002）的典型应用电路。对比两图不难看到它们很相似，因此用8FG2002或8FG2003代TDA1904是比较合适的。它们的主要电特性如表3所示，从表3可见，它们的主要电特性差别不大，只是TDA1904的纹波抑制比及高频响应较明显地优于8FG2002或8FG2003，但这两项参数对电视机来讲并不太重要，两者的实际使用效果一般是分辨不出的，因而互换没有问题。
8FG2002或8FG2003的封装外形与TDA1904不同，前者只有5个引脚，代换时只要按表4一一接入对应于TDA1904各脚的印制线路端上即可，非常简便。由于8FG2002、8FG2003的内电路结构与TDA1904不同，因此代换时还须把原电路的R\(_{139}\)、R140及C\(_{133}\)分别换成220Ω、2.2Ω和470μF的阻容，否则电路的纹波抑制性能和频响将明显变劣。图6中的RX、C\(_{X}\)用以提高高频响应性能，若对频响要求不是很高，一般可省去不用。
5．伴音功放集成电路5G31的代换
5G31是上海元件五厂的早期产品，曾应用于一些早期的国产23厘米和31厘米黑白电视机中，如星火JDS5型机等。5G31较易损坏，但现在却不易购到替换品，而且售价较高，因此这些早期黑白机的维修常常困扰着一些爱好者。这里介绍一种用D4112（同日本三洋的LA4112）代换5G31的方法。该法经几次实践表明效果良好，伴音质量通常要比用5G31好，而且LA4112或D4112价廉又极易购买。

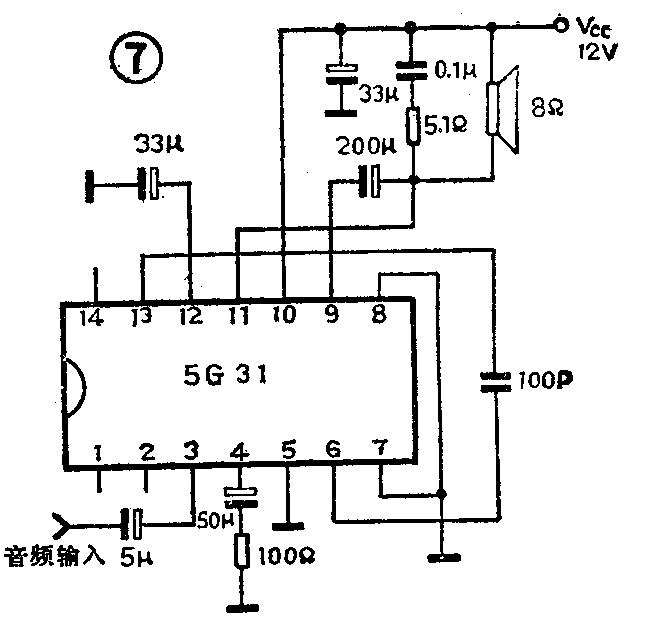

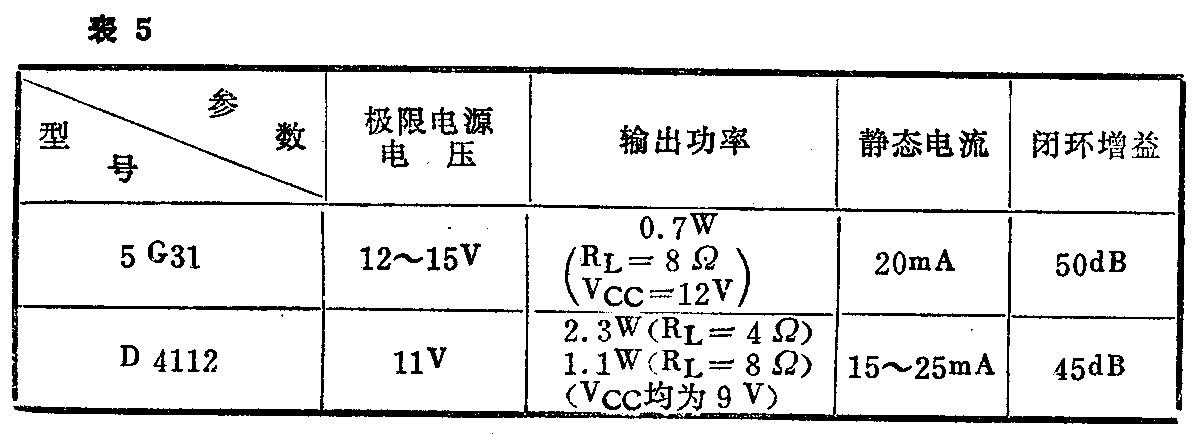

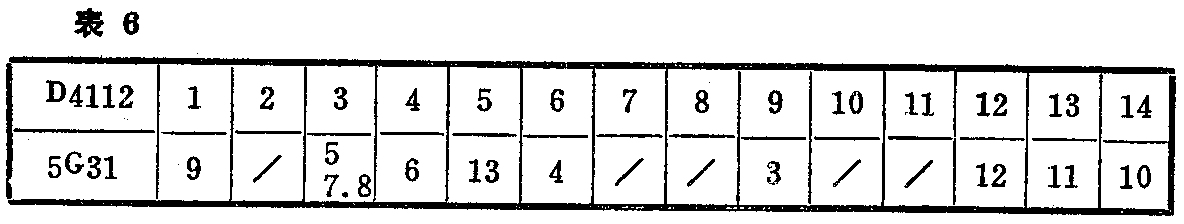

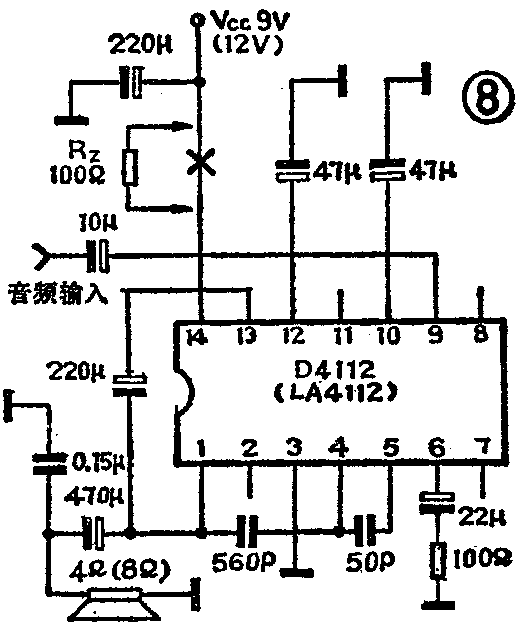

图7是5G31的典型应用电路，图8为D4112的典型应用电路。5G31和D4112都是14脚双列直插带散热片塑封结构，但前者两侧都有散热片，后者的散热片是单侧的。两者的主要电参数如表5所示。依据以上资料，我们便可以得出如下代换要领：（1）按表6改接引脚。（2）在D4112的①、脚间接一个220μF电容；在⑩脚对地接一个47μF电容；在①、④脚间接一个560pF的电容。（3）因D4112的极限电源电压不允许超过11V（无信号时为13V），所以为可靠起见，应在 脚与V\(_{CC}\)间串入一个100Ω左右的降压电阻（见图8），但一般可不另设退耦电容。（4）当RL=8Ω时，D4112可不加散热措施。（未完待续）（王德沅）
