遥控彩色电视机问世以来，给人们使用电视机带来了极大的方便。我国生产和进口的彩色电视机绝大部分没有遥控功能，使用时有些麻烦，特别是对于老年人和残疾人更不方便。为了满足广大用户特别是无线电爱好者对彩电遥控功能的要求，我们进口了一批LK—138型电视机遥控器，将它与电视机高频头连接（仅适用于电调谐高频头），利用超声波对八个频道的电视节目与电源开关进行遥控。为了帮助读者了解这种遥控器，现将它的工作原理和安装等作一简要介绍。
1．遥控器工作原理：LK—138型电视遥控器由发射器和接收控制器组成，如图1和图2所示。该机采用40kHz超声换能器，灵敏度高辐射面宽，无需使用高增益前置放大器。适当选择换能器的工作频率，抗干扰性能将大大提高。

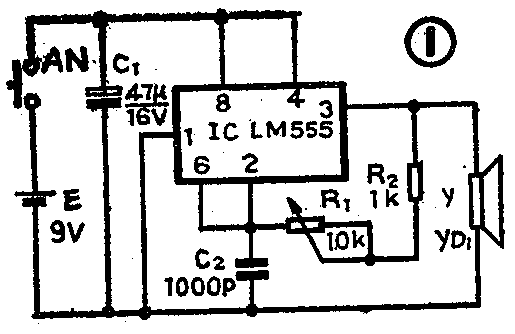

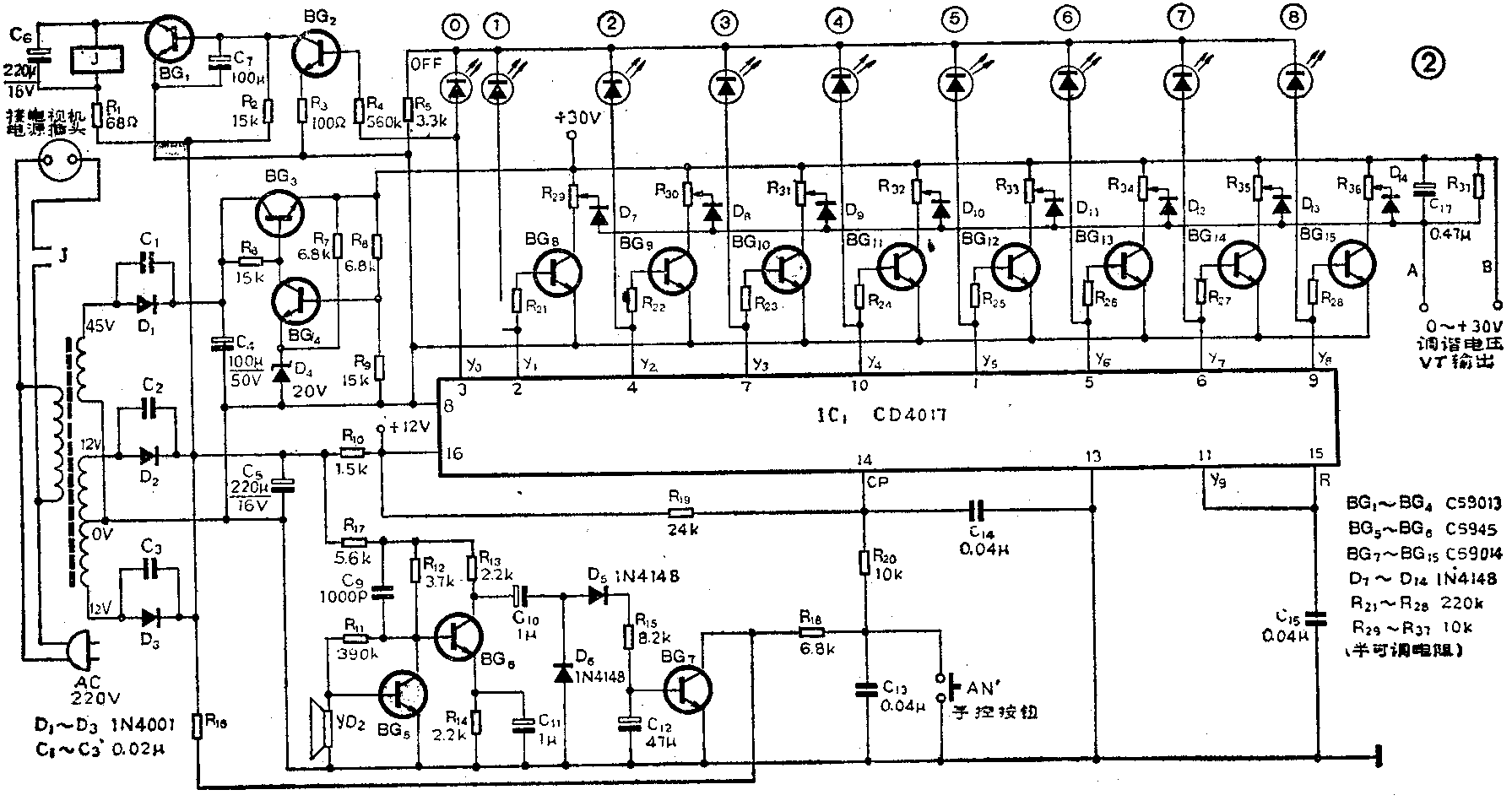

发射器由IC（LM555）作信号源（图1），由3脚输出40kHz信号直接耦合至换能器YD\(_{1}\)。按动开关AN时，电源（+9V）接通，IC输出的信号经YD1向周围空间辐射。每按动一次开关AN，YD\(_{1}\)便输出一串40kHz脉冲作为接收单元的控制信号。当接收单元的换能器YD2（图2）收到这一信号时产生谐振，使输出的信号电压幅度最大，该信号经BG\(_{5}\)、BG6放大和D\(_{5}\)、D6整流、C\(_{12}\)滤波后，变成直流控制电压加到BG7的基极，使BG\(_{7}\)由截止变为导通。BG7的集电极经R\(_{18}\)和R20与计数器IC\(_{1}\)（CD4017）的脉冲输入CP端（14脚）相连，CD4017是CMOS十进制计数器，本机利用Y0～Y\(_{8}\)端子，Y9端（11脚）与计数器复位端（15脚）相连，保证电路在接收到第九个控制脉冲时计数器清零。
按下开关AN时BG\(_{7}\)导通，松开开关后因控制脉冲消失，BG7由导通变为截止，其集电极电位由低变高产生一个跳变的上升沿，去触发IC\(_{1}\)的CP端使计数器开始计数。开始Y1端为“1”，而其余端为“0”，此时1号发光管亮，其它熄灭。其中1～8号发光管为红色，指示电源接通和相应的预选频道，Y\(_{0}\)端接绿色发光管用来指示电视机断电。此时因Y0端为“0”使BG\(_{2}\)截止而BG1导通，继电器J吸合使电视机电源接通。又因Y\(_{1}\)端为“1”而使BG8饱和导通，其集电极负载R\(_{29}\)两端电压约30V，R29为半可调电位器，它的中心点电位经隔离二极管D\(_{7}\)输出，经A、B两端送出0～30V正电压送入电视机高频头中作为变容管的调谐电压。调节该电位器改变调谐电压的高低以达到选台的目的。再次按动开关AN后，Y2端为“1”其余端子为“0”，此时2号发光管亮，表明遥控器选择的是第二个节目频道。继续按动开关AN，工作过程如上。当第九次按动AN后，Y\(_{9}\)端为“1”将此高电位信号送复位R端，使计数器清零，Y0=“1”则0号绿发光管亮，这时因BG\(_{2}\)基极电位升高而导通使BG1截止，继电器J跳开使电源机电源被切断。为了方便用户使用，本机接收单元设置了开关AN＇（图2），其控制功能与操作发射单元的AN一样。
LK—138型电视机遥控器由于没有设置频段位置转换开关电路，只能在一个频段内遥控八套电视节目与电源的开和关。实际上我国各地电视台或差转台所播发的电视节目，很少在一个频段内，而是分布在两或三个频段内。
由于国情不同，因此该机要经过适当改造才能适应全频道收看的要求，即要设法取出段位分离控制信号来。另外，该遥控器原设计的延迟关机时延太短不够理想，它企图利用C\(_{6}\)，C7的放电作用延迟BG\(_{1}\)的截止和J的跳开时间，以留出使操作者从Y8跳至Y\(_{1}\)按动二次AN的时间，由于J的直流阻抗和BG1的eb结直流阻抗较小，使放电过程很短暂，往往小于按动二次AN的时间。上述两点是本机不如人意的缺陷，对此我们特设了改进本机的制作比赛，以最简单的附加电路和对本机做最少的改动使之成为理想的全频道电视遥控器。有关比赛及奖励办法详见文后说明。

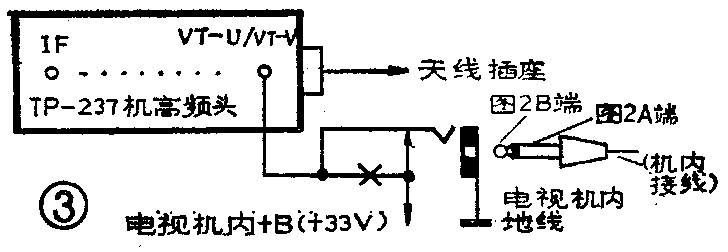

2．安装与使用方法：下面以日立20英寸TP—237D型彩电为安装实例，其它机种可参照这种方法。图3示出该机高频头屏蔽盒引出线位置与遥控器之间连线的关系。
根据电视机电路原理图，在印刷电路板中找出调谐电压输入VT端，该机标记为VT－u／VT－V端，引线记号为VD／Z6。VT端引线在夏普机型中编号为VT，松下机型中为BT，索尼记作VC等。将高频头与主印刷电路板连线断开，按图3接上两芯插座，注意电源极性切勿接反，然后将插座引出电视机机壳外部。将遥控器引出的两芯插头插座连好并把电视机电源插头插入遥控器的电源插座上，按下电视电源开关，和某一频道预选钮（即有本地节目的频段），然后接通遥控接收机电源，操作发射器，使1～8号发光管之一点亮，相应调节发光管下部的电位器寻找节目，使之声像最佳并保持稳定，依次调节各个频道。当拔下遥控器的两芯插头时电视机恢复原状，仍由原机选台。有些电视机的底板是带电的，安装操作时应加小心，两芯插座的安装位置应装在人手不易触及的地方，并且避免带电操作。
邮购及制作比赛消息：深圳市宝安县电视音响技术服务部配合本文优惠供应LK—138型8频道电视遥控器69元／台（含邮费并附参赛证）。关于征求最佳改频方案的制作比赛特设如下奖项：一等奖（1名）500元，二等奖（2名）300元，三等奖（10名）100元。参赛电路稿件连同参赛证请于1989年3月15日前寄本刊“视频技术”栏。获奖名单将在本刊公布。获奖电路将选登于本刊。另外继续邮购四频道（全频）电视遥控器，每台55元（免邮费）。电话：深圳市宝安县（88181），电挂：深圳（1008）开户行：深圳宝安县工商行，帐号：14—004700338(李文锋)
