光控闪烁路标灯

🏠 首页 《无线电》杂志 1988年 🔗 第10期 🔗 第43页 分类:答读者问 🔗 陈有卿 🔗

城建工程施工中,需要挖开路面铺设各种地下管道,如下水道、电话线、电缆线等。为了防止行人和车辆在夜间跌入沟道,需要在沟道上面设置告警路标灯,以引起行人和车辆的注意。本文介绍的路标灯采用光电控制,不需要专人管理,白天它自动熄灭,夜间就闪烁发光。

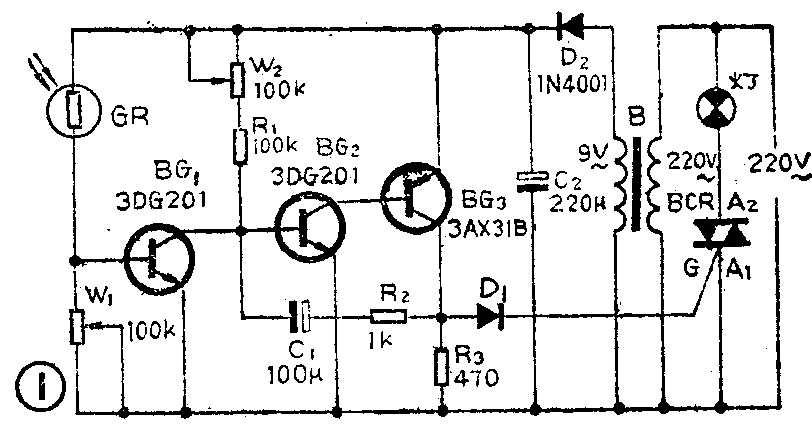

光控闪烁路标灯电路见图1。其工作原理是:变压器B、二极管D\(_{2}\)、电容C2组成半波降压整流线路。接通电源后,C\(_{2}\)两端即输出11V左右的直流电供给晶体管BG1~BG\(_{3}\)用电。晶体管BG2、BG\(_{3}\)等组成互补型振荡器,它们是否起振决定于BG1的集电极电位。白天,光敏电阻器GR受光线照射,呈现低电阻,晶体管BG\(_{1}\)导通,集电极输出低电位,振荡器BG2、BG\(_{3}\)停振,BG3的集电极无信号输出,双向可控硅BCR因无触发电压,处于关断状态,灯不亮。夜间,GR电阻值变大,BG\(_{1}\)因基极电位下降而截止,它的集电极输出高电位,BG2、BG\(_{3}\)即开始振荡,BG3集电极输出近似方波脉冲,经D\(_{1}\)加到BCR的控制极,BCR就间隙导通和关断,灯就一闪一闪发出光亮。

图1
图1 🔍原图 (812×432)

调节电位器W\(_{1}\)可改变BG1的基极电位,因此能改变光控灵敏度。调节电位器W\(_{2}\),即改变振荡器振荡频率,因此用它可调节路标灯闪烁频率。

晶体管BG\(_{1}\)、BG2可用普通3DG201型硅三极管,β≥100,BV\(_{ceo}\)≥25V;BG3可用3AX31B等锗三极管,β≥30,BV\(_{ceo}\)≥25V。D1、D\(_{2}\)可用IN4001型整流二极管。BCR可用普通塑封3A/400V双向可控硅。

电源变压器B可用220V/9V、8VA的市售收录机电源变压器。GR为MG45型光敏电阻器。

W\(_{1}\)、W2最好选用WSW型有机实芯微调电位器。C\(_{1}\)、C2均应选用耐压16V的小型电解电容器。

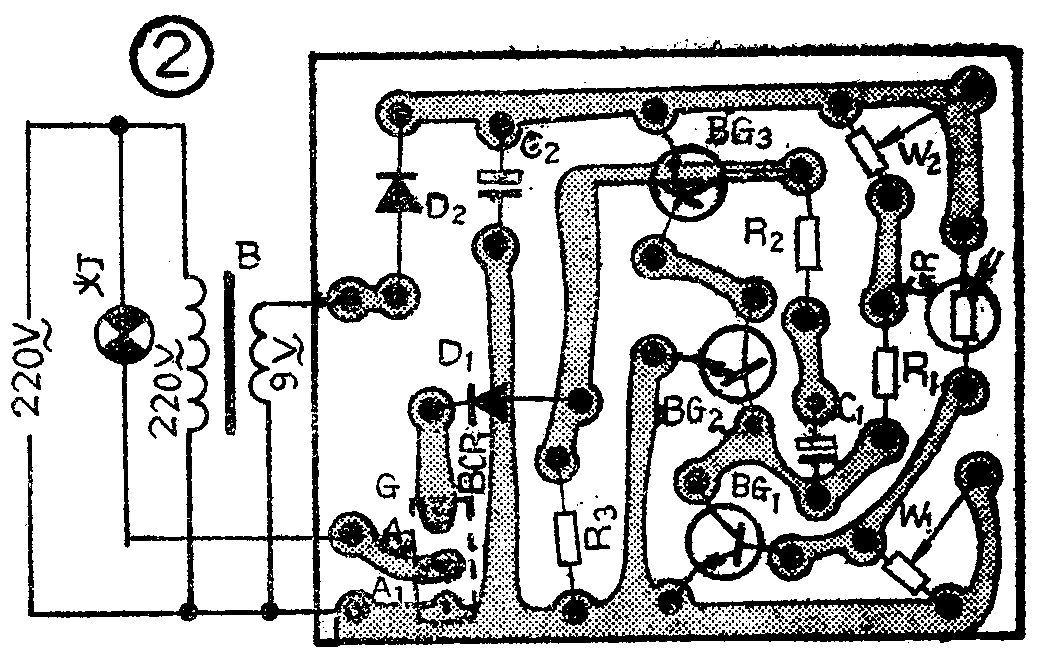

图2是本机印制线路板图(1∶1)。路标灯泡可用220V、25~60W白炽灯泡,为了醒目最好用红色灯泡。如沟道较长,可用数盏灯泡分挂几处,最后并联在线路上。如并接灯泡较多,总功率超过200W时,可控硅就要加装散热板,防止过热损坏。

图2
图2 🔍原图 (1049×664)

安装时,变压器和印制板应安放在能防风雨的塑料盒内。光敏电阻器GR受光面应对准室外空间。调试时,W\(_{1}\)先置于最大位置,W2置于中间位置。让GR置于路灯应发光的黑暗环境,用试电笔起子调小W\(_{1}\)使灯恰好能闪闪发光即可。然后再调W2,使闪光频率适宜为止,调整后路标灯即可使用。调试时应注意,手不要接触电子元器件或印制板金属部分,以免发生触电事故。(陈有卿)
