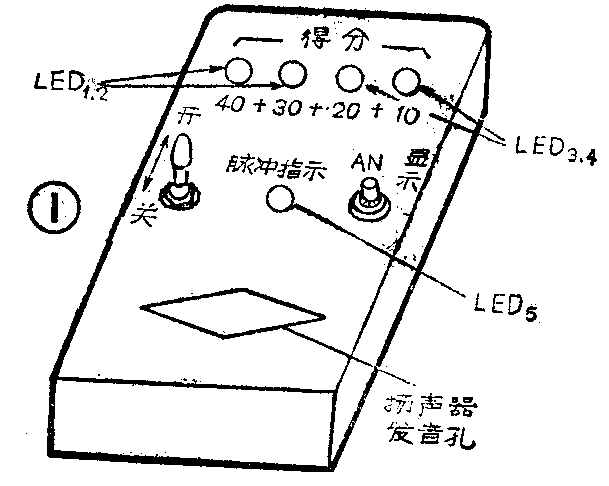

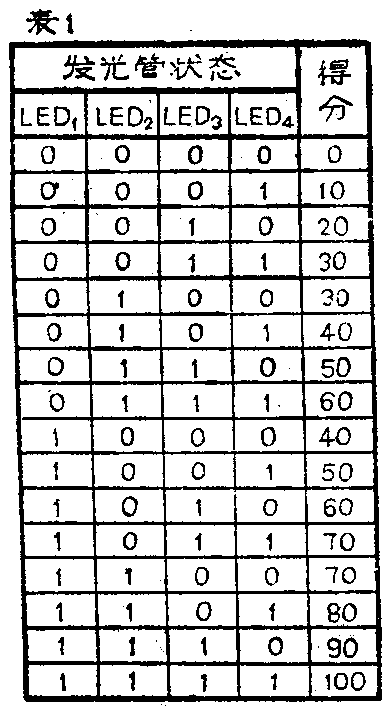

随机现象在日常生活中到处可见，本文介绍的电子玩具也是随机性的，它可以一人独自玩，也可由数人一起玩。它的面板设置如图1所示。我们规定LED\(_{1}\)～LED4点亮时分别表示得40、30、20、10分，其总和满分为100分。使用者将电源开关一接通，LED\(_{5}\)就开始闪亮，表示振荡器工作正常，此时如按下AN按钮，LED1～LED\(_{4}\)发光管将处于表1中的任意一种状态，（表1中以LED亮表示为1，灭为0），设此时恰好碰到四只LED同时点亮，即游戏者得到了满分，此时扬声器自动奏出优美动听的电子音乐，表示祝贺。因为在按钮未按下前无法预测将要得到的总分数是多少，故称之为“碰百分”。在数人一起玩时，得分最多者为优胜。
电路原理
电路如图2所示，它由脉冲发生器，计数器，译码电路和音乐IC控制电路等三部分组成。
1．脉冲发生器：由一块TTL二输入端四与非门数字集成电路构成，YF\(_{1}\)和YF2接成一个频率较低的不对称方波振荡器，其中一路输出经YF\(_{3}\)后，驱动LED5闪亮，做为振荡器的脉冲输出指示；另一路经YF\(_{4}\)输至计数器，做为计数脉冲。
2．计数器：计数器由二块TTL双D触发器构成，每个D触发器都连接成计数状态，再将各触发器串接起来，构成一个计十六电路。只要电源一接通，计数器便随脉冲发生器送来的脉冲信号自动计数，但在AN未接通时，LED\(_{1}\)～LED4不亮，计数器的状态不显示。当按下AN时，YF\(_{1}\)输入端经D5二极管接地，迫使脉冲发生器停振，LED\(_{5}\)不再闪动（常亮），计数器也因此而停止计数，保持在各自的状态下。LED1～LED\(_{4}\)负端均经过AN接地，其亮否由各触发器状态决定。当某一触发器为“1”态时、Q端所接发光管点亮；为“0”态时发光管不亮，从而达到了显示计数器状态的目的。由于在AN未按下时，各触发器的状态是随时变化的，因而构成了AN按下时LED1～LED\(_{4}\)被点亮的随机性。
3．译码和音乐IC控制电路：译码器由四只二极管构成，在AN按下时，只有恰好计数器为1111状态时，才可使BG\(_{1}\)的基极为高电位，从而使BG1导通，音乐IC得到正常的电压而工作，从而完成了在得满分时奏乐的功能。
元件选择

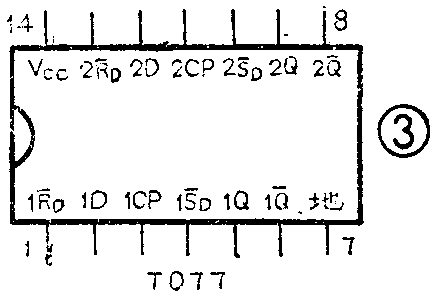

IC\(_{1}\)、IC2型号为T077或D64，其外引线排列见图3,IC\(_{3}\)型号为T065，外引线排列见图4，音乐IC为CW8403型音乐门铃电路，也可使用CW9300型，LED1～LED\(_{4}\)用四只红色圆形发光管，LED5用绿色圆形发光管，BG\(_{1}\)型号为3DG12，β≥30即可，D1～D\(_{5}\)均为2AP型，扬声器可根据选用的机壳尺寸确定，AN和K1分别为市售小型按钮和小型乒乓开关。本机电源可采用四节五号电池串联供电。
本电路只要元件正常，接线无误，则无需调试即可正常工作。（张继辉）
