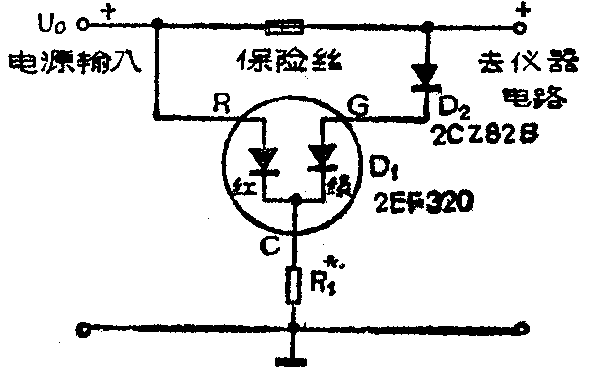

当保险丝工作正常时，管内的两只发光二极管都工作，发出混合色光，橙色。当保险丝熔断后，则R、C两端仍有电压，红色发光二极管仍发光，而连接在GC两端的绿色发光二极管不发光，红色光指示出保险丝熔断。这时C点电位为正，G点通过仪器电路接地，所以D\(_{1}\)绿色管加上反向电压。由于变色发光二极管的反向耐压较低，所以加D2保护。由于各种仪器的电源电压不同，故限流电阻R\(_{1}\)=（UC-U\(_{F}\)）／IF，U\(_{C}\)为电源电压，UF为发光二极管的正向压降，I\(_{F}\)为发光二极管的正向工作电流。（石民健）
