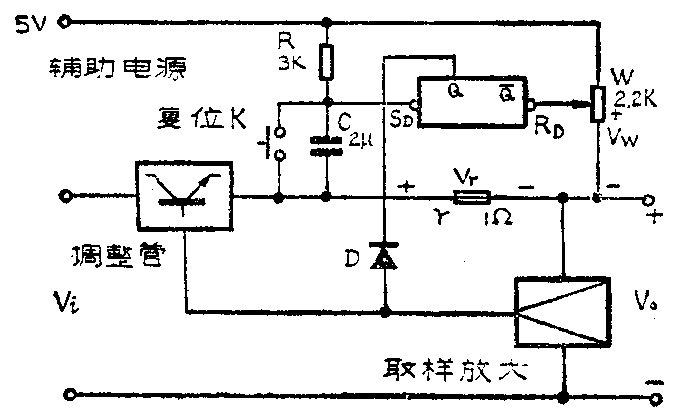

本文介绍一种用触发器制做的电源过流保护电路它是一种电流截止型保护电路，电路见附图。
其工作原理是：正常工作时，触发器CF为1状态，即Q=1，Q-=0。以调整管的发射极为参考点，Q端的电位大约4伏左右，二极管D被加反向偏压而截止。5伏辅助电源通过W给CF的R\(_{D}\)端（置零）端加偏置电压VRD。平时，只要V\(_{RD}\)=VW－V\(_{r}\)＞0.8伏，触发器就不会被触发翻转。当负载电流I0达到保护值时，在电阻r两端产生的电压V\(_{r}\)增大使VRD＜0.8伏，CF翻转成0状态，Q=0，即与发射极同电位，二极管D被加正向电压而导通，使调整管的基极电压等于发射极电压而处于截止状态，输出电压V\(_{0}\)和输出电流I0也等于零，起到了保护作用。当过流故障排除后，按下开关K电源恢复正常。
调整W可使保护电路在不同的I\(_{0}\)值时进行保护。R和C组成积分电路加到SD（置位）端，作用是在电源开启时保证触发器为1状态。因不用触发器的主要功能，JK和D类型的触发器都可使用。二极管D最好用正向导通电压较小的锗管。（王日升）。
