在计算机标准的RS—232C接口中，TTL电平的串行数据需要转换成双极逻辑电平，以提高信号的噪声容限和传输中的抗干扰能力。

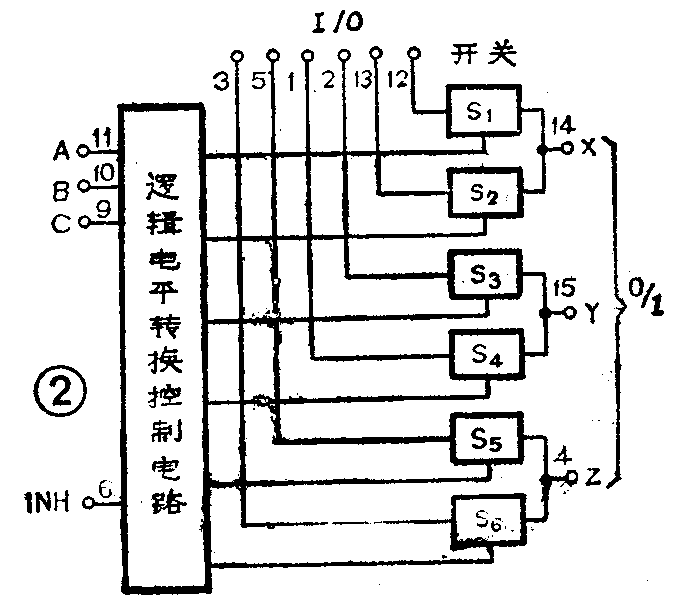

图1是一种专用于RS—232C接口的电平转换电路，它的优点是把微处理机μp发出的TTL串行数据，直接转换成RS—232C的双极逻辑电平传输信号（±5V），不需要使用负电压产生电路和专门的转换电路。此外，它使用了价格较低的CMOS模拟开关CD4053（国产型号CC4053），电路成本较低。CD4053的逻辑框图及真值表见图2和附表，由于图1中6脚INH端已接地，因而只有两种情况：当ABC=0时，开关S\(_{1}\)、S3、S\(_{5}\)分别接通；当ABC=1时，S2、S\(_{4}\)、S6分别接通。所有开关都是双向开关，即开关接通时，电流既可以从I／O端流向O／I端。也可由O／I端流向I／O端。

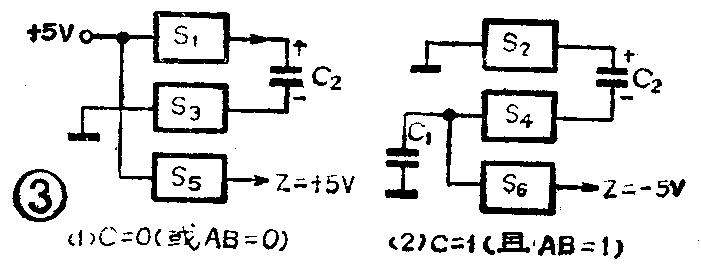

下面根据CD4053逻辑框图及真值表分析图1的工作原理。它的工作主要有两种情况。（1）数据输入C为TTL低电平时，电路可等效为图3（1）。开关S\(_{1}\)和S3接通，＋5V电源对电容C\(_{2}\)充电；开关S5也接通，数据输出Z端通过S\(_{5}\)与＋5V连通，故此时输出为+5V。（2）数据输入C为TTL高电平、且AB=1时，电路等效为图3（2）。开关S2被接通，C\(_{2}\)原来接+5V电源的一端被切换接地，故另一端对地呈负电压；同时S4和S\(_{6}\)通，使C2的负端通过S\(_{4}\)和S6与Z端连通，故此时输出接近-5V。另外，当时钟信号AB=0时，不管输入数据如何，Z保持＋5V。

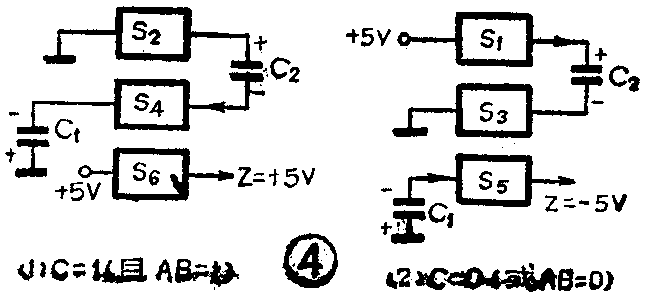

图1的上述接法因TTL高电平对应-5V输出，而TTL低电平对应＋5V输出，故而称为反相输出。如果想获得相同相位的输出数据时，应将CD4053的3脚与5脚对换接线，这时的等效电路见图4。在图4（1）中，对应C=1，开关S\(_{2}\)和S4接通，使C\(_{2}\)上的负电荷给C1充电；同时S\(_{6}\)接通，使输出数据Z为＋5V。在图4（2）中，对应C=0，S1和S\(_{3}\)接通，＋5V为C2充电；同时S\(_{5}\)接通，C1上的负电压输出，故Z为-5V。
图1电路可以进一步简化。当印制板上有现成的时钟信号时，可以把施密特门CD40106构成的振荡器省掉。（许奇雄）
