3．录音通道电路。录音通道包括：线路输入复制录音信号转换开关IC\(_{4}\)；由BG13、BG\(_{14}\)组成的话筒信号放大电路；录音放大电路IC5；由BG\(_{17}\)、BG18和2A161等组成的偏磁振器。录音信号有三种：一是从CH\(_{7}\)（Z）REC端输入的来自立体声放大器的节目信号；其二是卡1放音信号，即由CH7的PLAY端接来的复制信号，这两路信号经IC\(_{4}\)转换后耦合到录音放大器IC5；第三路由CK\(_{1}\)（图2右上角）输入的话筒信号，经BG13、BG\(_{14}\)放大后，经C39输出，再由R\(_{65}\)、R64分配到左、右声道混合进IC\(_{5}\)。IC5是带有自动电平控制ALC的双通道录音放大电路。经IC\(_{5}\)放大及频率补偿后输入到磁头CO2进行录音。
只有当卡\(_{2}\)放音完毕，D2的马达开关打开后，卡\(_{1}\)马达D1才能接通放音，这就实现了卡\(_{2}\)到卡1的连续放音功能。当同时按下卡\(_{2}\)的录音键和放音键时，卡2的马达开关（D\(_{2}\)下方）和K4同时合上虽然R\(_{95}\)与BG32正端公共点为地电位，但由于K\(_{4}\)合上后电源电压经CH4第④脚和②脚，经BG\(_{26}\)和BG27加到BG\(_{22}\)发射极，使BG22导通，使录音指示灯BG\(_{5}\)0亮。同时使IC4第⑤⑥脚高电压，于是IC\(_{4}\)③和④脚⑧和⑨接通，使由CH7（Z）REC输入的信号可进行录音。此外经K\(_{4}\)的电源电压还有二路：一路是加到录放开关转换器的R94上，另一路经R\(_{1}\)05加到偏磁振荡器上。如果同时按下卡2的录放音键和卡\(_{1}\)的放音键，这时电路处于复制状态，电源电压经K4分别加给偏磁振荡录放开关转换器，经BG\(_{31}\)加到BG23基极和直接加到BG\(_{24}\)。
4．开关转换逻辑电路分析：
该电路可实现四个功能的控制：卡\(_{1}\)放音、卡2放音，录音和复制，当按下卡\(_{l}\)放音键后，马达D1合上，电源正极经D\(_{1}\)和BG23落地，即CH\(_{5}\)第②脚为地，BG25导通，由于C极为高电位，使TAPE1指示灯BG\(_{47}\)亮。控制信号同时加到IC3的和脚使①和②、⑩和接通，输出卡\(_{1}\)的放音信号。当TAPE2马达开关合上时，D\(_{2}\)的负端为地电位，即CH4③脚也为地电位，使R\(_{95}\)和BG32正极公共端接地，BG\(_{21}\)导通，其C极为高电位，使TAPE2指示灯BG\(_{49}\)亮。同时IC3的⑤、⑥脚也为高电平，使IC\(_{3}\)的第③脚和④脚、⑧脚和⑨脚接通，输出卡2的放音信号。由于BG\(_{32}\)正极接地，BG32截止，这时即使按下卡\(_{1}\)放音键，也没有电流流过马达D1，所以卡\(_{1}\)被卡2锁住了，发射极，因而BG\(_{23}\)导通马达D1转动，同时由于CH\(_{5}\)②脚为地电位，BG25导通，指示卡\(_{1}\)处于放音状态的灯BG47亮，BG\(_{24}\)也导通，使指示复制状态的灯BG48亮，同时因有高电平加给IC\(_{4}\)的脚使IC4接通从卡\(_{1}\)来的放音信号，实现了从卡1到卡\(_{2}\)的复制功能。
5．延时静噪电路 该电路由BG\(_{4}\)0、R118、R\(_{117}\)、C82、R\(_{116}\)、R114、R\(_{115}\)、BG38、BG\(_{39}\)等组成，目的是消除按卡座键时产生的“咔、咔”声。当按下卡1或卡\(_{2}\) 的放音键、快进键、倒带键时都有电压加给IC3使相应开关导通，噪音脉冲经BG\(_{41}\)或BG42加到BG\(_{4}\)0基极，由于C82的充电作用，使BG\(_{4}\)0要延时后才导通。导通前BG40集电极仍保持高电位，经R\(_{114}\)和R115加到BG\(_{33}\)和BG39的基极上，使这两管导通，从而将噪声及“咔、咔”声都被旁路到地加以抑制。待脉冲过去后，BG\(_{4}\)导通。

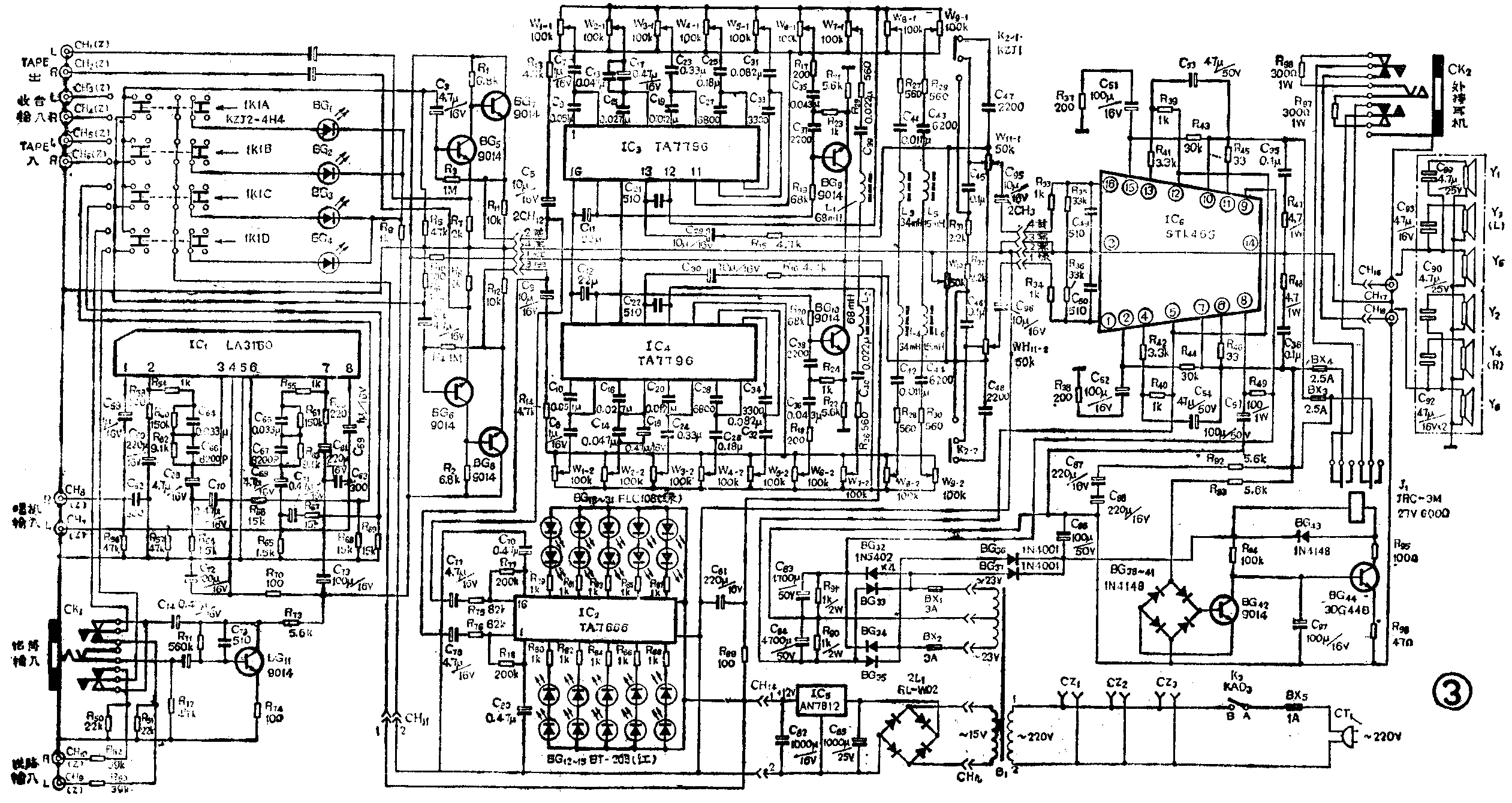

（三）4F\(_{1}\)带均衡器立体声功率放大器：电路见图3。现以左声道为例分析电路原理。
电唱盘信号经过由IC\(_{1}\)等组成的EQ前置放大器与收音信号、话筒信号、线路输入信号均经转换开关1K的转换后耦合到由BG5和BG\(_{7}\)组成的直接耦合放大器中，该级增益为10dB。其中BG5的射极输出作为磁带输出信号供2LI单元用。BG\(_{7}\)射极输出信号经过2CH12分成两路：一路经C\(_{5}\)、R13耦合到JC\(_{3}\)第脚进入图示式均衡器；另一路经C77、R\(_{75}\)耦合到IC2来控制电平显示器。IC\(_{3}\)第脚为输出端，信号经C29、R\(_{15}\)耦合到带抽头的音量电位器W11－1。再经过C\(_{95}\)、R33耦合到功放集成块IC\(_{6}\)脚。IC6第⑩脚输出音频信号经BX\(_{3}\)、J1的接点、CK\(_{2}\)的接点耦合到插孔CH17推动扬声器系统工作。
1．图示式均衡器（GEQ）工作原理。以2kHz为例，电路由W\(_{6}\)-1、R17、C\(_{35}\)、R23、R\(_{21}\)、C37、BG\(_{9}\)、R19和IC\(_{3}\)内的运算放大器组成。电路的谐振频率
f\(_{0}\)=1\(\sqrt{2πC}\)35·C\(_{37}\)·R19·R\(_{23}\)
所以改变C\(_{35}\)、C37、C\(_{19}\)、R23中任何一个元件即可得到不同的谐振频率。IC\(_{3}\)内部的运放接成全负反馈形式输入阻抗为无穷大，输出阻抗近乎零。W6-1接在运放正负输入端之间，等效串联谐振电路则接在W\(_{6}\)-1的滑动臂上，构成了对某一频率既能衰减又能提升的频率补偿电路。当滑动臂处在中心位置时，谐振频率处既无衰减也无提升，电路处于平直放大状态，当滑动臂滑向下方，即JC3第脚运放的正端时，由于串联谐振回路阻抗很小，旁路了输入信号的一部分，使输出信号减小，达到衰减的目的。当滑动臂滑向上方，即JC\(_{3}\)第脚（运放的负端），串联谐振回路旁路了负反馈信号，使负反馈减小，输出信号增大，达到了提升的目的，1kHz、500Hz、250Hz、125Hz和63Hz原理相同，仅各相应的三极管是在IC3内部。4kHz、8kHz和16kHz处为避免高频噪声和减少元器件而直接用LC串联谐振网络。图中脚和脚之间的C\(_{21}\)是防振电容，C11为滤波电容。
2．电唱盘EQ放大器原理：该电路由集成电路IC\(_{1}\)及其外围元件组成，⑧脚为输人端，⑤脚接地，④脚接电源，⑥脚为输出端。⑥⑦脚间接由R55、C\(_{65}\)、R61、C\(_{67}\)、R63组成的反馈网络。由于唱片刻纹时对音乐节目进行预均衡，即对低频信号压低，对高频信号提升。其原因是为了预防音乐中高声级的低频信号到来时，唱针振幅太大而产生跳槽、串音等现象。而提升高音是为了改善唱片重放时的信号噪声比。唱片录音曲线在50Hz以下稍有回升，目的是改善重放时在30Hz、40Hz附近转盘噪声的干扰。为了得到平坦的放音曲线，必须加均衡放大器，它的特性曲线与唱片的预均衡曲线刚好调反。三个转折频率f\(_{1}\)=2120Hz，f2=500Hz，f\(_{3}\)=50Hz，在低频段由于C65的容抗与R\(_{61}\)值相当，而C67容抗》R\(_{63}\)，可以认为C67不存在。而R\(_{55}\)和R63均大大小于R\(_{61}\)，所以对C65、R\(_{61}\)并联网络影响很小。所以低频段的反均衡曲线主要取决于C65和R\(_{61}\)的并联阻抗，频率越低，C65容抗越大，反馈量更减少，电路总增益越大。R\(_{61}\)的并联作用使50Hz以下的总反馈量略有回升，使曲线逐渐平缓。中频段时，由于C65容抗《R\(_{61}\)，可认为R61不存在，C\(_{67}\)容抗＞R63可认为C\(_{67}\)不存在，所以C65和（R\(_{63}\)＋R55）的串联阻抗决定了中频段的曲线形状，当频率增高时，C\(_{65}\)的容抗下降，反馈量增大，电路增益减小，压低了中频段的增益。在高频段时，C65容抗极小，可以认为C\(_{65}\)和R61不存在，所以C\(_{67}\)和R63的并联阻抗决定了高频段的曲线形状。当频率上升时，阻抗下降，反馈量增大，放大器增益下跌，因而压低了高频，从而使综合曲线趋于平坦。
3．响度补偿原理：响度补偿由带抽头的音量电位器W\(_{11}\)-1、开关K2-1、C\(_{47}\)、C46、R\(_{31}\)组成。当电位器滑动臂滑向固定抽头下方，即C47与抽头上方的一段电阻形成并联RC网络，对高频具有提升作用，而C\(_{46}\)和R31串联网络并接在音量电位器的抽头处，因此它对中、高频都具有较大的衰减作用，即对低频具有较大的提升。这样在音量减小时，高、低频都不会虚弱。

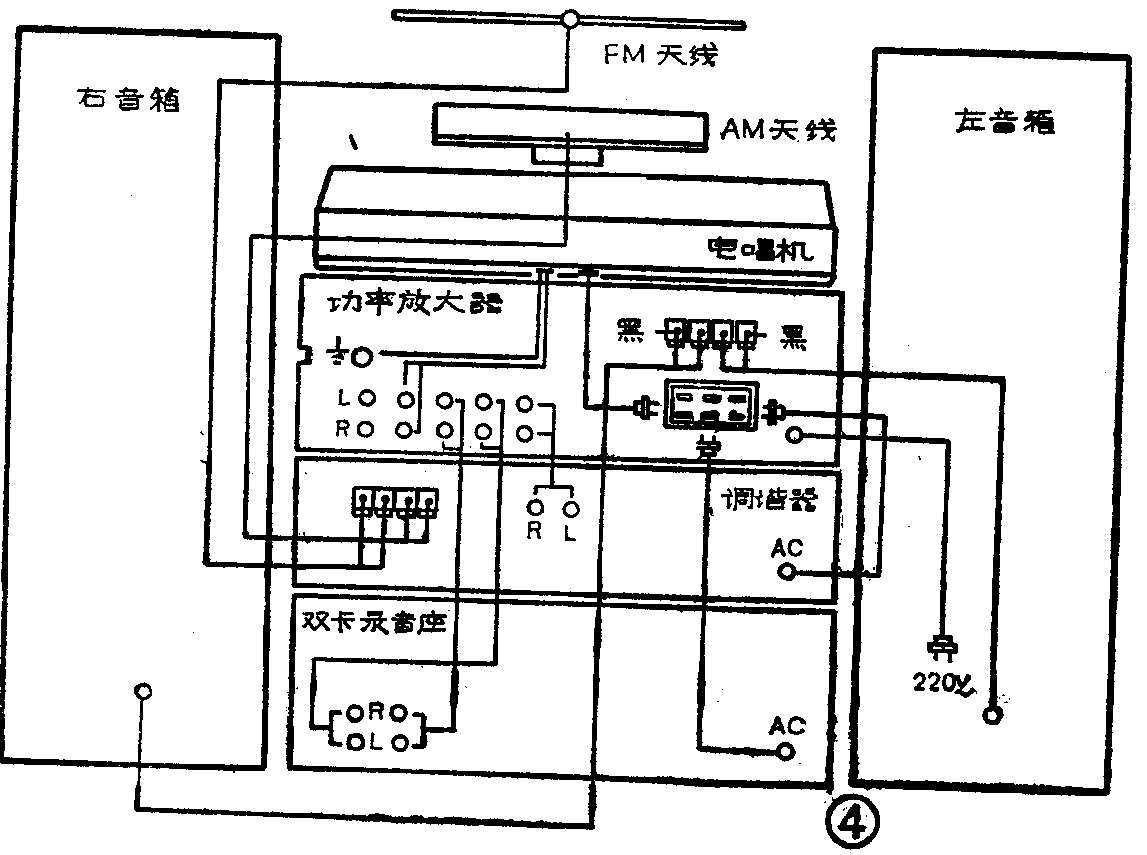

本机各部分接线如图4所示。(许少青 李永贤 曾永新 郑乃祥)
