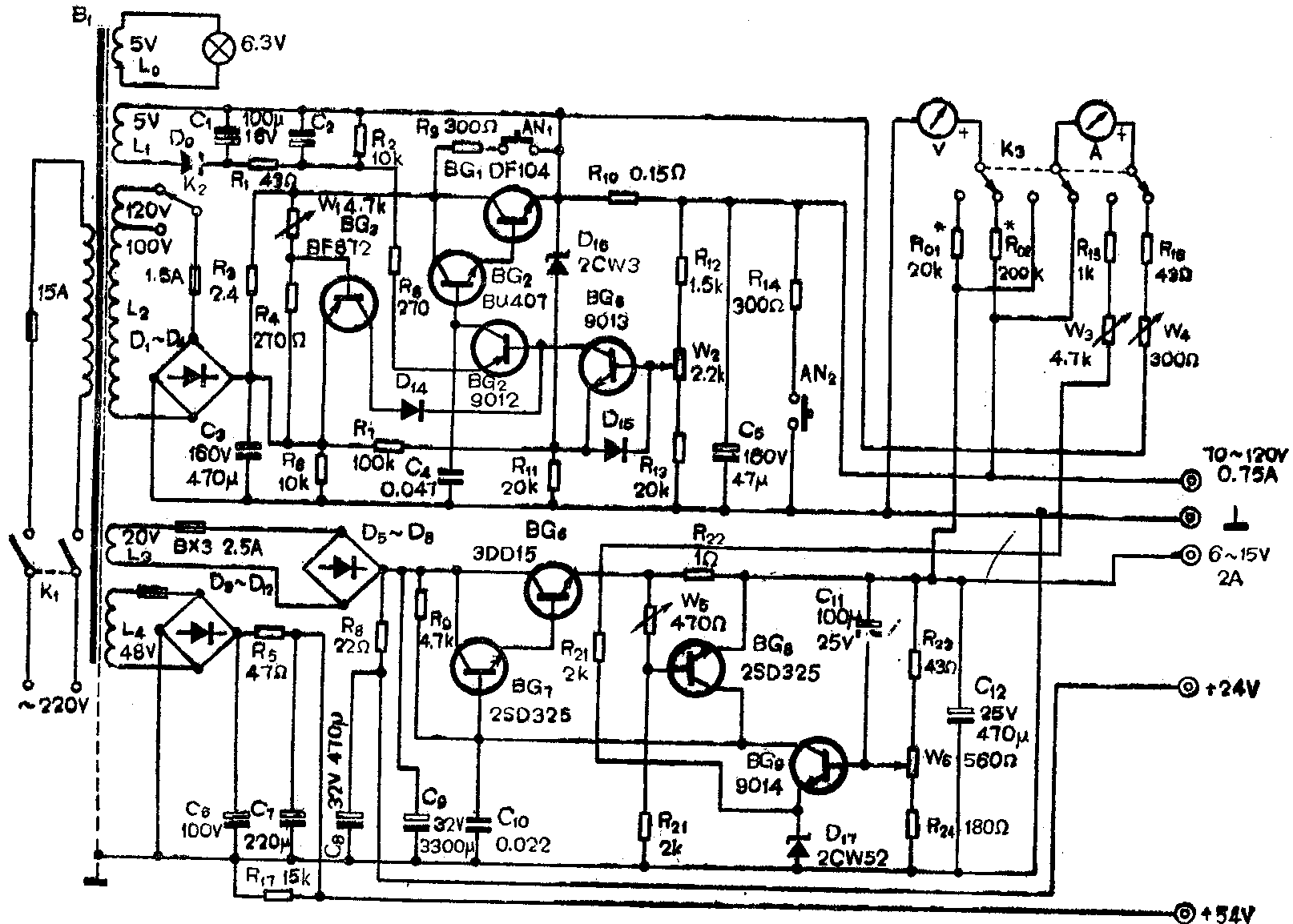

维修电源的电路原理如附图所示，B\(_{1}\)为电源变压器，将电路与电网隔离。主电源分两路，一路由B1次级L\(_{1}\)与L2通过整流、滤波、电子稳压，输出70～120V连续可调的稳定电压，其中W\(_{1}\)，R4、BG\(_{3}\)、D14是该支路的过流保护电路。另一路由B\(_{1}\)次级L3通过整流、滤波、电子稳压及由W\(_{5}\)、R22、BG\(_{8}\)组成的过流保护电路，输出6～15V可调稳定电压。固定电压＋24V是由L3经整流、滤波后取得的，＋54V是由L\(_{4}\)经整流、滤波后取得的。最大输出电流为2A。两路主电源由转换开关K3来选择电压的高低和电流的大小。该电源采用85C1型双表头，外壳采用高级铝型材结构，制作精细，美观大方，体积：360×140×220mm。该电源由河南省偃师四方电器厂生产，该厂办理邮购业务，每台售价380元，邮资按10％收。(郑景耀)
