例1：一台汤姆逊5601－P型22英寸彩电，声光全无，但不烧保险。
分析与检修：该机开关电源使用的集成电路是TDA4600，经检查整流后的电压正常，但无145V的电压输出，说明故障在开关电源部分，再检查开关管BU208和集成块TDA4600，均正常，仔细检查，发现开关变压器TR\(_{1}\)外都有油渍，原来是滤波电容器C12（220μF／350）漏电，更换新电容器，并且将开关变压器拆下，用酒精擦洗，烘干后再装上机器，故障排除。
例2：一台鹦鹉838－37－2型彩电，出声无光，但不烧保险。
分析与检修：经检查电源无115V电压输出，再测量开关管X\(_{0}\)1（2SC2027），测得Ube为-0.15V，说明电路工作正常，故障在开关管X\(_{0}\)1本身。焊下开关管，测得β值为4，换一只β为8的管子，故障排除。
在检查开关电源时，要注意开关管的U\(_{be}\)值，当Ube在-0.2V左右时，说明振荡、激励电路正常，这个负电压愈大，表明振荡愈强。当U\(_{be}\)在-0.1V左右时，表明振荡或激励软弱，这时可适当增大开关管的β值。
例3：一台三元47SYC－3型彩电，出现声光全无故障，但保险丝未断。

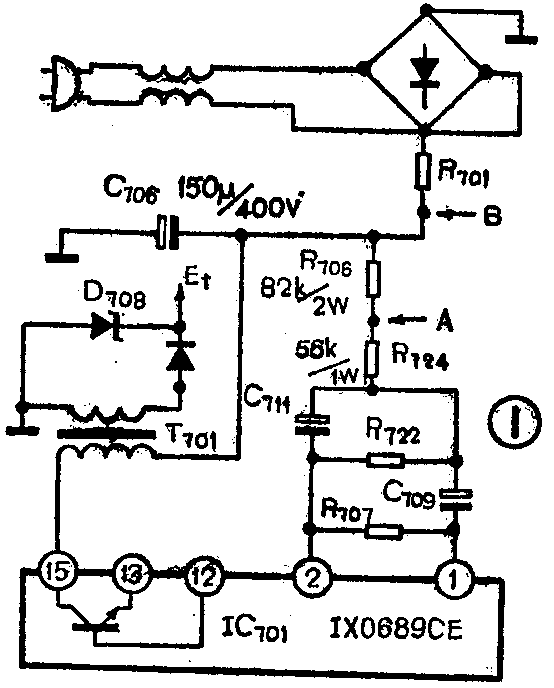

分析与检修：该机属夏普系列机芯，电源中采用的集成电路是IX0689，它的、、脚是一只高反压大功率三极管的三个极（见图1），经检查发现整流后的电压正常，而集成电路的①、②脚均无电压，顺着R\(_{7}\)01至①、②脚的电阻通路检查，查至R706时，发现B点有电压，A点无电压，原来是电阻R\(_{7}\)06开路，原机中R706用的是氧化膜电阻，体积小，过载力差，换上国产RJ型电阻，故障排除。
例4：一台夏普3700DK型彩电，在开机瞬间有吱吱叫声，之后声光全无。
分析与检修：本机具有保护电路，一旦负载有短路现象，轻则开关电源自行切断输出，重则烧断保险丝。本例故障不烧保险丝，说明短路故障不算太严重，一般行电路故障较严重，视放及场电路其次，经检查是电容器C\(_{355}\)（10μF/250V）短路，换上新的电容器，故障排除。
例5：一台海燕CS47－2－AV型彩电，出现无光无声故障，但不烧保险。

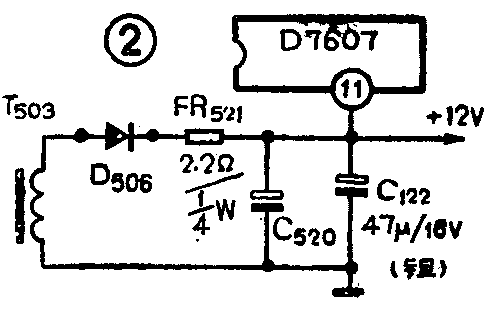

分析与检修：经检查发现行电路工作正常，显象管灯丝有电压，但无12V电压，12V电压是由行输出变压器T\(_{5}\)03的④、②脚供给的，具体电路如图2所示。检查④、②脚的外围电路，发现FR521开路，C\(_{122}\)短路。FR521（2.2Ω/\(\frac{1}{4}\)W）是保险丝电阻，若找不到同规格的原件，可用普通保险丝串电阻代替。更换新电容器，接好FR\(_{521}\)，故障排除。
例6：一台乐华TC371DK型彩电，无光，扬声器里能听到轻哼声。

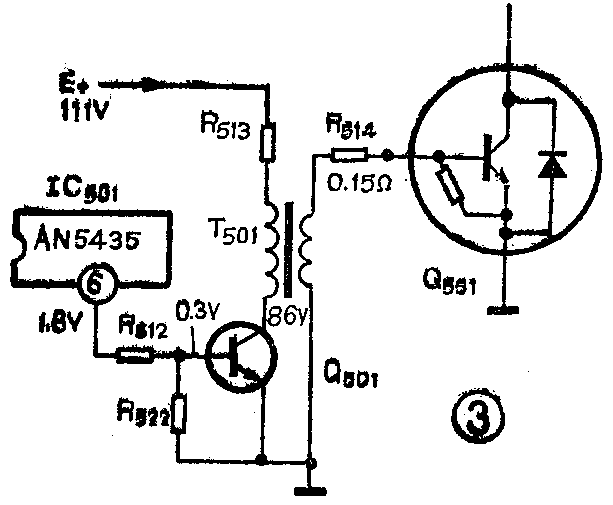

分析与检修：该机使用的是松下M11机芯，主回路是111V供电，具体电路见图3。经检查发现，行输出管的集电极无电流,说明行输出电路未工作，检查集成电路IC\(_{5}\)01的第⑥脚（行振荡输出脚）的电压为1.8V，电压正常，再检查行推动管Q501，基极电压为0.3V，集电极电压为105V，正常值为86V，从以上数据看，行推动管近乎处于截止状态，换一个新的Q\(_{5}\)01管，故障依旧，说明Q501不是故障所在，继续检查，发现R\(_{514}\)开路，更换新电阻后，故障排除。（李节约）
