例一：一台日立CTP－237D型20英寸彩电，开机后光栅过亮，图象消失时有回扫线，随之出现无光、无影、无声，但能听见“吱吱”尖叫声。

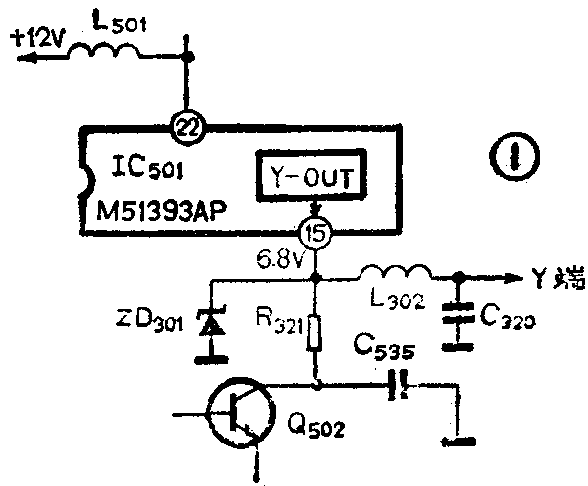

检修：从“吱吱”的尖叫声可判断有元件击穿造成短路，使过电压、过电流保护电路动作。因此，采用分段检查法，有关电压如图1所示，光测解码矩阵厚膜电路M\(_{8}\)01上的三个视放管及Y端的电压，测得R、G、B视放管集电极电压均为11V（正常值应为145V）；Y端电压为0V（正常值应为6.8V）。焊开L501测得12V供给电压正常，恢复焊点测得IC\(_{5}\)01（M51393P）脚电压接近0V；然后，焊开L302测得IC\(_{5}\)01的脚电压仍为0V，由此判断出故障发生在L501至L\(_{3}\)02之间，焊下Q502、C\(_{535}\)及ZD301用万用表电阻档测得其电阻值均正常，但采用替换法分别替换Q\(_{3}\)02及C535后，故障仍存在；替换稳压二极管ZD\(_{3}\)01后，故障消除。故障原因是ZD301“软击穿”，因万用表在测ZD\(_{3}\)01时的电压不能击穿它，故指示出的正反向电阻正常，所以这种现象很容易造成误判断。
例二：一台长城JTC－471型18英寸彩电，故障现象为场不同步，场幅偏小，而且调节场辐旋钮对场频有影响。
检修：旋动场同步电位器R\(_{351}\)，整个范围内找不到图象稳定点，图象只能高速向上或向下翻滚，初步判断振荡频率偏差过大，场振荡级有问题。该电路是采用TA7609P的集成电路。有信号时测得IC301的脚为0.25V，负压正常，说明场同步信号已输入振荡级，积分电路正常。检查⑩脚的定时元件C\(_{3}\)06，R308其容量与附值也均正常，更换TA7609P也无效。后来发现该集成电路附近的元件有较多的灰尘，仔细清除灰尘后用100W白炽灯泡烘烤数分钟，上述故障同时得以解决，效果甚好。其故障原因是因为电路板上灰尘受潮后引起元件之间轻微漏电所致。往往农村和灰尘多的地方，这种故障率也愈高。处理这种故障如用理发用的电吹风去潮，其效果更佳。
例三：一台日立CTP－236D型20英寸彩电，彩色时有时无，并出现四条竖状隐彩色条。
检修：从该故障现象可判断故障发生在彩色解码电路中。用万用表查得该集成电路TA7193P的各脚直流电压均正常，说明该电路的外围元件（电容器）无击穿短路和严重漏电的故障，故障可能是交流通路中的元件接触不良所致。检查有关元件及铜箔均未发现有脱焊及断路现象。采用敲击法（用手指轻轻地敲击被查元件）敲击该电路的外围电容器，当敲击到C\(_{5}\)04，如图2示，故障现象有明显变化。焊下C504用表检查，其充放电现象时有时无，说明该电容器内部接触不良，使输出的ACC控制电压忽大忽小，造成ACC检波器负载不稳定而出现上述故障，更换C\(_{5}\)04后，彩色恢复，隐条消失。（唐广徽）
