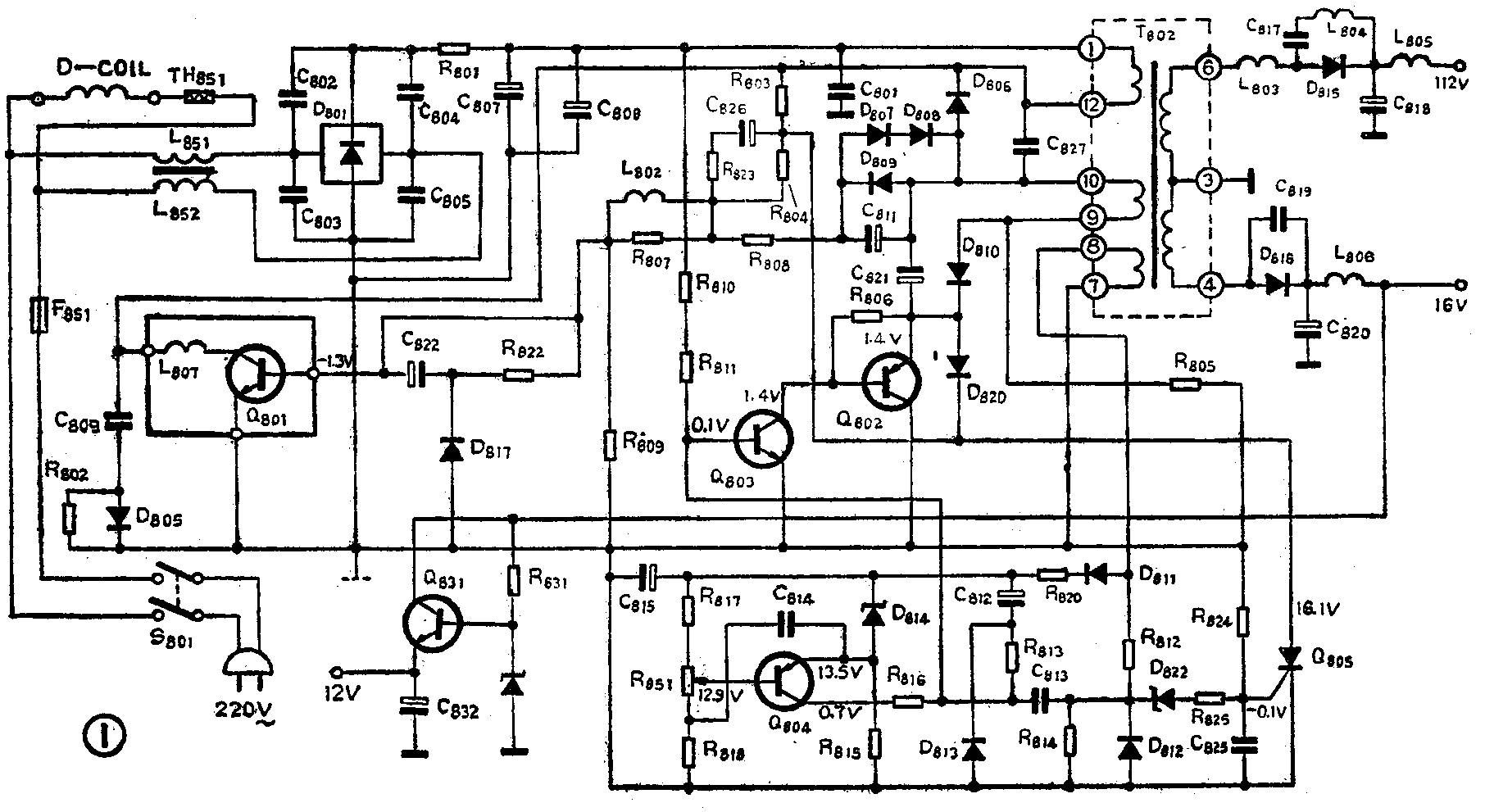

华海20英寸彩色电视机的电源电路采用的是自激励调频式并联型开关稳压电源。电路原理图如图1所示，在此电源中，Q\(_{8}\)01是开关管，T802是开关变压器，Q\(_{8}\)02、Q803是控制放大管，其作用是控制Q\(_{8}\)01的导通时间，Q804是取样放大管。采用此开关电源的彩电还有北京牌836型、上海牌Z237—1型，其工作原理本刊1987年第1期上已经介绍了，本文在此就不再重赘。

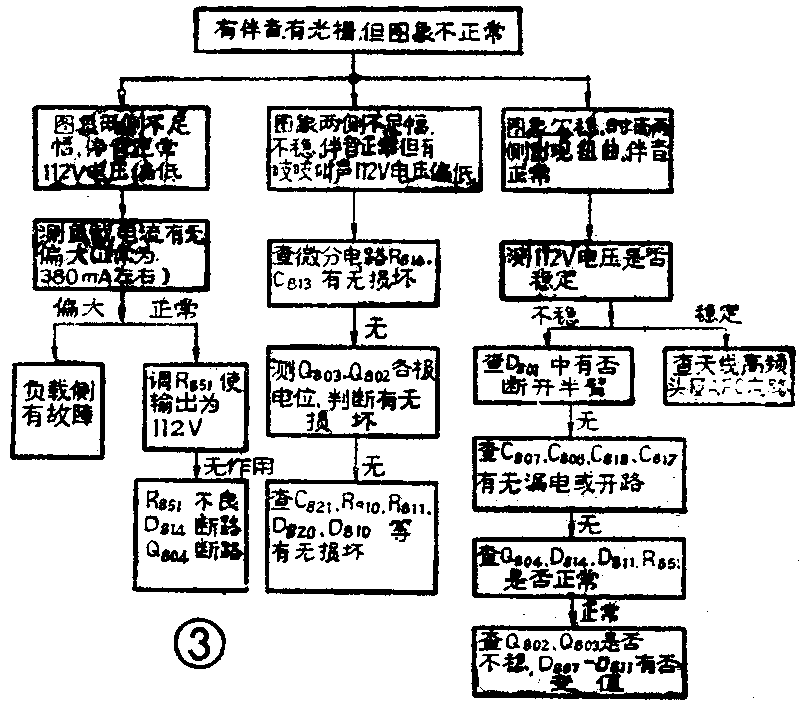

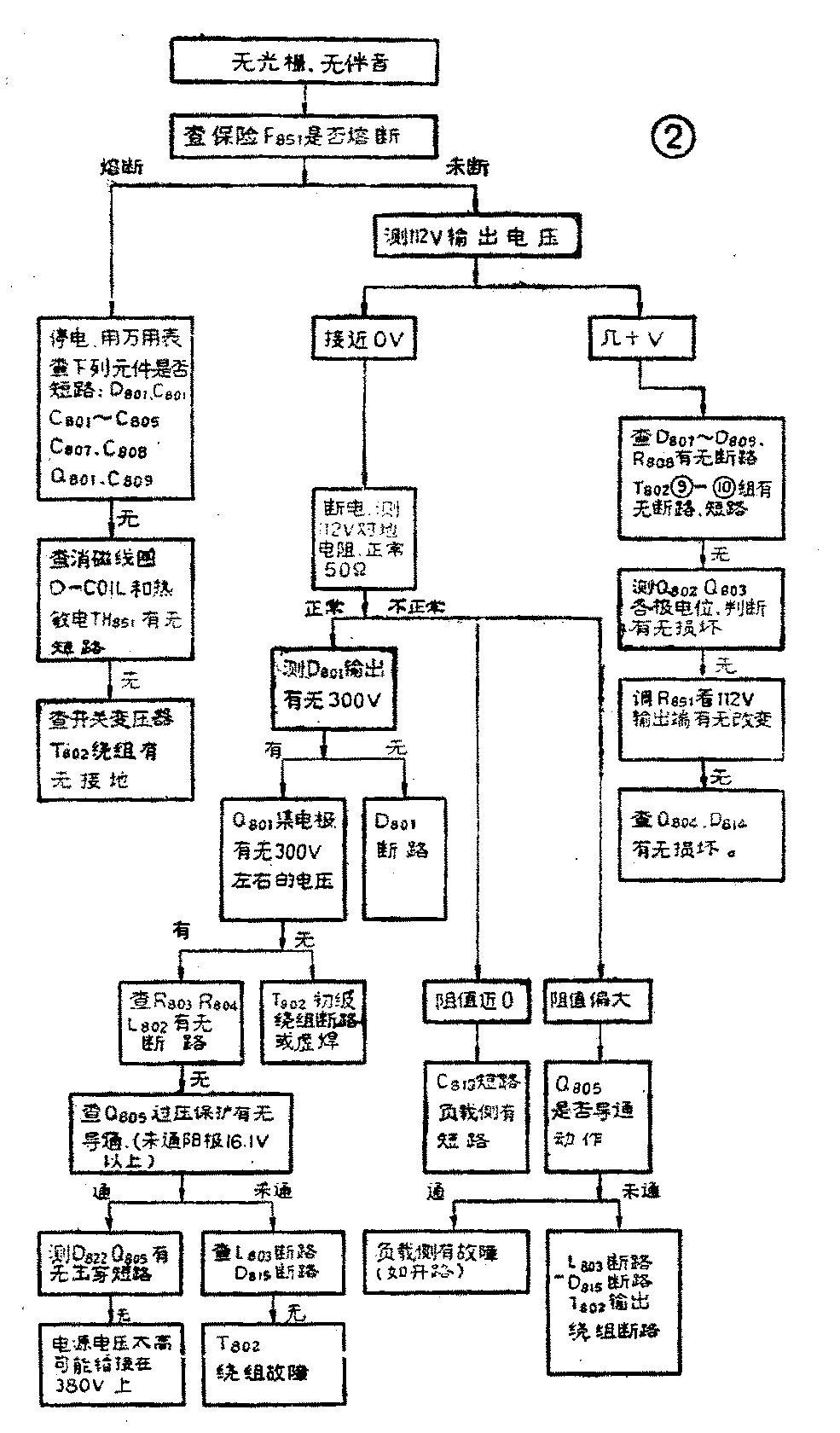

此开关电源的常见故障现象有两个：一是无光栅，无伴音；二是有光栅、有伴音，但图象不正常。这两种故障的检修方法如图2和图3所示。在检修过程中要注意电源这部分的电路是悬浮的，其地线和整机地线不连。在图1中，电源的接地线用虚线表示，整机的接地线用实线表示，因此，在测量电位时要根据实际情况选择自己的参考点（即接地点）。
检修实例
例1：一开机，保险丝F\(_{851}\)就断。
分析与修修：开机就断保险丝，说明电源电路或负载电路中有明显的短路故障。检修步骤：拔下电源插头，用万用表R×1或R×10档进行测量：（1）测量整流桥块D\(_{8}\)01交流输入端的正反向电阻均为26Ω，说明整流桥块D801没有短路。（2）测量开关变压器T\(_{8}\)02的①脚对地电阻为零，说明在整流输出端还存在短路故障。（3）断开Q801集电极引线，测得T\(_{8}\)02①脚对地的正反向阻值分别为160Ω和560k，说明滤波电容正常。下一步检查Q801，发现Q\(_{8}\)01的发射极与集电极两极间阻值为零，说明开关管Q801已被击穿，换上一只新管后，故障排除。
例2：开机后无光栅、无伴音，并且机内无任何杂音。
分析与检修：（1）开机测量稳压输出端的112V电压下降为39V，说明由Q\(_{8}\)01和T802组成的振荡电路是工作的，只是输出电压过低。（2）断开112V输出端的电感L\(_{8}\)05，串入1A的直流电流表，测得电流为60mA（正常值应为380mA左右），说明不是由于负载过重引起的。（3）测量可控硅Q805的阳极电压为19V，说明保护电路没有动作。（4）测量三极管Q\(_{8}\)02各极电压，发射极为0.22V，集电极为0V，基极为0.1V，测量Q803各极电压，发射极为0V，集电极为0.1V，基极为0.78V，说明这两个管子没有损坏。（5）调整取样电位器R\(_{851}\)，输出电压不变，测量取样放大管Q804各极电压，发射极为0.4V，集成极为6.4V，基极为5.8V，但焊下来检查该管正常，ce结并没有击穿，再进一步检查是稳压管D\(_{814}\)击穿，更换新管后，故障排除。注意在换新管后，要略调整一下R851使输出为112V。
例3：开机后无光栅无伴音，机内发出吱吱叫声，数分钟后出现伴音，屏幕逐渐显象，但行幅不满，并有锯齿波纹。
分析与检修：吱吱叫声是从开关变压器发出的，说明电路已起振，但振荡频率低，说明振控电路尚未起控，应检查振控电路。（1）重新开机，测112V输出端，开始无光栅无伴音时只有55V，随后电压缓慢上升，数分钟后在90～100V之间不再升高，此时有声，但行幅不满。（2）检查微分电路R\(_{814}\)、C813，两个元件均无损坏。（3）检查振控管Q\(_{8}\)02和Q803，发现重新开机后Q\(_{8}\)02的发射极电位由0.23V逐渐上升至1.12V，更换一只原型号的KTA966（β=220）的三极管，故障排除。（李蒙）
