不论是从事家用电器维修工作的专业人员、还是业余爱好者，经常碰到线圈匝间短路的故障。对于这类故障，一般采用代换的方法验证，但这种方法麻烦且易造成误判。本文介绍的这种测试器可准确迅速地查出线圈短路与否。不仅能测行输出，还可测电源变压器，小型电机，磁头，偏转线圈等，如装上适当面积的金属探头还可作金属探测器用。本测试器制做简单，成本低，对修理人员来说是一种不可缺少而有效的必备仪器。
工作原理

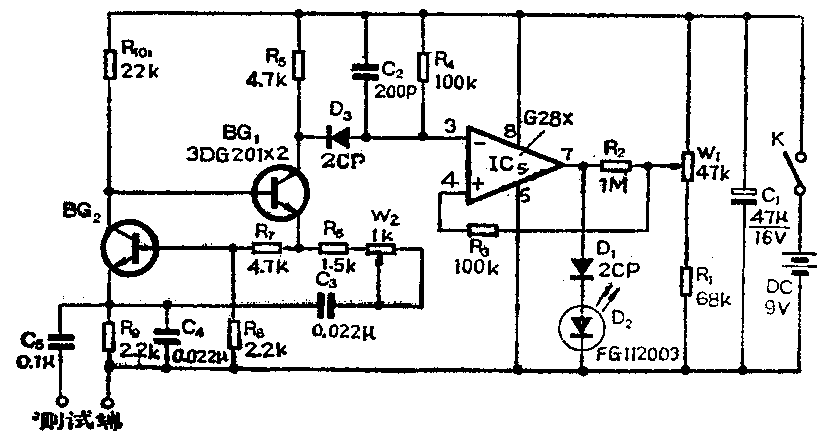

如图所示，由BG\(_{1}\)、BG2、R\(_{1}\)0、R9、C\(_{4}\)、R8、R\(_{7}\)、R6、R\(_{5}\)、W2、C\(_{3}\)组成振荡电路（频率等于电视行频）振荡器的输出从BG1集电极负载电阻R\(_{5}\)取出，经D3 检波后向C\(_{2}\)充电。IC在电路中用作电压比较器，比较电压由W1、R\(_{3}\)、R1供给。当C\(_{2}\)上电压加到IC反相输入端且达到一定值时IC导通，7脚有输出电压。D1、D\(_{2}\)组成的发光指示回路中D2发光，表示振荡器振荡正常。当被测元件经C\(_{5}\)接入振荡回路与C4、R\(_{9}\)选频电路并联时，如待测元件有一匝短路，由于Q值大大降低，振荡器停振。IC无输出，D2熄灭，表示有故障。
制作与调试
W\(_{2}\)可微调电路临界振荡状态，亦即使振荡器调到最易停振的地方，这与测试灵敏度有很大关系。精细调节甚至可对半匝或不完全短路作出反应。在仪器装完后，先将测试端短路，调W1使D\(_{2}\)在刚熄灭和刚亮之间，（此时W2应置于中间位置）然后使测试端开路，调W\(_{2}\)看能否使D2熄灭或点燃，否则可改变R\(_{6}\)的阻值。经过这样调整之后，W1不需要作调整。检验仪器的灵敏度有两个方法：用两只手分别捏住测试端，如D\(_{2}\)熄灭仪器属正常。另一方法是找一个好的分体式行输出变压器，将初级或中压绕组接测试端，此时由于谐振使振荡加强，D2较未接入变压器时亮度更大。然后用一根导线绕一匝于磁芯上。当短路这一匝时，D\(_{2}\)应熄灭。
仪器的应用
本仪器最大的优点是能在线测量。有几点注意事项：对于32V以下供电的行输出变压器（FBT），由于电源内阻，FBT初级电感和偏转线圈电感较小，因此测试应在中压绕组上进行，如没有中压绕组，就要断开供电引线，例如断开升压管等，否则会造成测试错误。对于高压（60V以上）供电的FBT，可以在线测量，但需要注意显像管灯丝电压是否系由FBT供电，当串联限流电阻小于10Ω时，应先断开灯丝回路。在路测试如发现D\(_{2}\)熄灭，不要立即判断是FBT短路，因在线测试是把FBT所有供电的回路（各级电压整流输出回路）也包括在内，如果键控AGC门管有短路，或各级电压的整流管击穿，都会使D2熄灭，这种情况属于FBT外电路故障，应予以区别。测行偏转线圈时，要断开一根引线，因S形校正电容容量较大，影响测量准确度。本仪器只适宜测10W以下的小变压器。容量大的变压器因分布电容大不可能测准。在测量中，如发现D\(_{2}\)有间歇性熄灭，说明线圈有不完全的短路，例如匝间或层间有铜锈存在等。测试端子与被测元件的连接应接触良好，否则由于接触电阻大会使测量产生错误。本仪器用9V层叠电池供电，一般可使用一年。
主要元件选择
电阻全部选用1/8W碳膜电阻，晶体管选用β值60以上的小功率高频管，二极管用硅材料小功率管的bc结或2CP型的二极管，发光管选用FG112003。（郑景耀）
