外设扩展插槽
中华学习机系统设计时把＄C000—＄CFFF地址空间辟为外设地址区。“小蜜蜂-Ⅰ”设计了八个扩展插槽，供用户插入各种接口卡。其中四个已用作专用槽口0\(^{#}\)槽用于语言卡，把系统读写存储器扩展到64K字节，1＃槽已用于在主机板上设置一个打印机接口；5\(^{#}\)槽用于汉字处理；6#槽用于软磁盘驱动器接口。而为用户空出2\(^{#}\)、3#、4\(^{#}\)、7＃槽口，安排在外设扩展箱中，由50芯插座将扩展箱与主机相接。各引脚定义如图13所示。这些信号包括连接一个外设所需的总线、时钟、地址译码输出，还有四档电源。下面说明一下几个地址译码信号（其它信号的确切含义和使用方法请参阅用户说明书）。
1\(^{＃}\)引脚（I/OSEL-）：是向外设输出的地址选通信号，低电平有效。当CPU访向＄CN××地址区间时，在φ\(_{2}\)周期变为低电平，N是扩展插槽号，N为0～7。此信号选通256个地址。各个插槽上此信号选通的地址不一样。这个地址空间可设置卡工作程序、引导程序，也可用于硬件选通译码。
20\(^{#}\)引脚（I／OSTB-）：向外设输出的地址选通信号，低电平有效。当CPU访向＄C800—＄CFFF时，它在φ\(_{2}\)周期变低。一般用作接口卡工作程序区。由于可能有很多接口卡插在扩展槽内共用这一地址空间，某卡在进入这一空间前关断其它卡对此空间的占据。
41\(^{＃}\)引脚（DEVSEL-）：主机输出的地址选通信号，低电平有效。当CPU访问＄0C0（N＋8）地址空间时，它在φ\(_{2}\)期间有效。N为插槽号（0～7）。这个信号选通16个地址。各个插槽选通的地址区间不一样。常用作卡译码地址选通信号。
扩展槽上主机板输出的信号，驱动能力有限。扩展箱内向外设供应的±5V、±12V四档电源对负载也有限制，使用时要加以考虑。
打印机接口
打印机接口的作用是：①在接口上锁存八位数据或命令供打印机读取；②接口上数据稳定后向打印机发一选通脉冲STB，通知数据有效；③通过接口从打印机回收一打印机状态信息“BUSY”，决定可否进行①、②两项工作。所有这些，都在打印程序控制下进行。这些程序一部分存放于I／OSEL-选通的区间（＄C1××），大部分放在I／OSTB-选通的＄C800－＄CFFF空间。

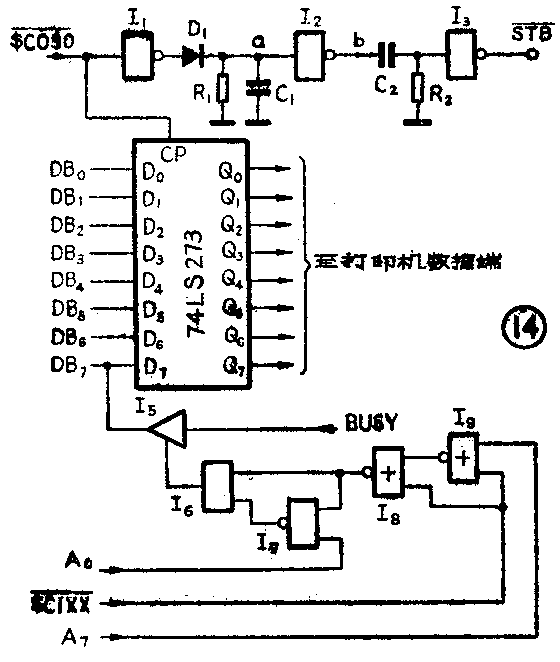

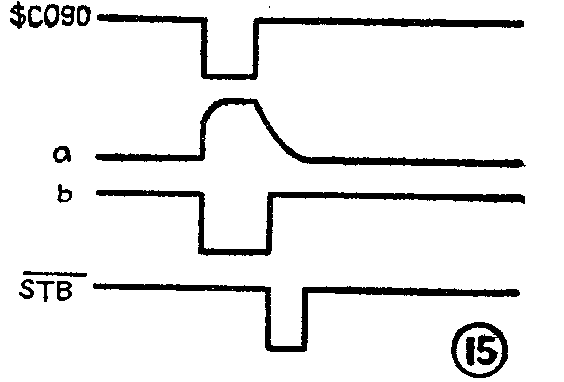

打印机接口电路如图14。来自打印机的“BUSY”信号通过一三态门接入系统数据总线DB\(_{7}\)，当CPU发一读＄C1C0指令时，在φ2周期＄C1××出现一个负脉冲，同时地址线低八位中A\(_{7}\)=1，或非门I9输出为“0”，所以I\(_{8}\)输出为“1”，又当此时A0=0，I\(_{7}\)输出为1，I6输出为1，故三态门接通。CPU即可从DB\(_{7}\)读得“BUSY”是“0”或“1”。由于这里是部分译码，＄C1C0是等效重复地址之一（＄C100～11地址都可进行读“BUSY”状态）。读取“BUSY”，后，接着用软件判别，若BUSY=1，表示打印机“忙”不能向其发送数据，反之则可发送。发送数据只要执行一条写＄C090地址的命令，这个命令在CPU周期通过地址译码，也产生一负脉冲。此脉冲上升沿把CPU的八位数0 \(_{7}\)送到74LS273的Q0～Q\(_{7}\)，并锁存。＄C090经延时产生STB-脉冲，此脉冲出现在Q0～Q\(_{7}\)数据稳定之后，告知打印机数据有效，可以读取。有关时序见图15所示。
软磁盘驱动器接口电路
用磁带作外存的优点是价格低廉，但它存取速度慢且易出错；而软盘用作外存的存取速度快且准确，但价格较高，一个较完善的计算机系统都选用软盘（及软盘驱动器）作外存。
“小蜜蜂—Ⅰ”型机系统采用5\(\frac{1}{4}\)英寸单面双密度软盘驱动器，可选用51;4英寸单面双密度或双面双密度软盘。经过格式化的每个单面双密度软盘分成35个磁道，每个磁道分16个扇区，每个磁道在一个扇区中的存储量为256个字节，故每块单面双密度软盘的存储量为35×16×256=143360个字节。
XMF-Ⅰ微机软盘驱动器接口占用主机的第6号扩展插槽。启动软盘驱动器可用HR#6-命令（BASIC提示符下），也可在监控状态下执行＄C600G-命令。
软盘驱动器接口电路包括：①固化在＄C600～＄C6FF中的磁盘引导程序；串／并行数据的相互转换电路；控制信号产生电路； 软盘读／写时，对串行数据进行解调和调制以及读／写时序控制电路。
XMF－Ⅰ型微机将＄C600～＄C6FF这段引导程序固化在主机板的2764EPROM中，功能是：①磁头复位，即将磁头退回到0磁道0扇区；②从0磁道0扇区开始读入256个字节的内容，存放到从＄0801开始的内存单元中；③跳转到＄0801，从＄0801开始执行刚刚调入的程序。

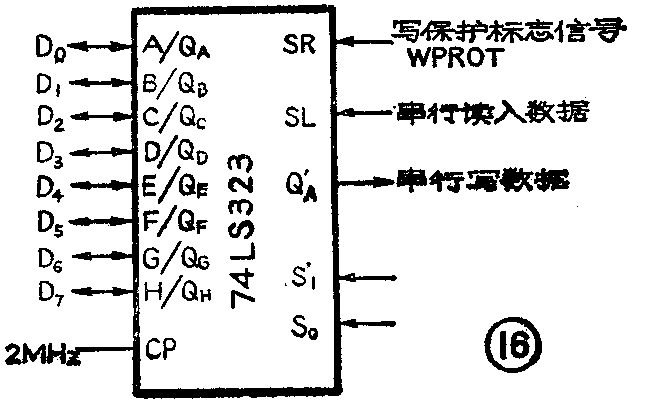

由于软盘驱动器是逐位存储和送出数据，而主机发送和接收的是并行数据，故XMF—Ⅰ型机用74LS323完成串／并行数据转换，图16是74LS323的引脚图。它的并行数据输入口A／Q\(_{A}\)～H／QH直接到系统的数据总线，SR（和SL）为串行右移（和左移）输入端，用于检测磁盘的写保护标志或串行数据输入。若磁盘写保护，则写保护标志WPROT=1，经过右移操作后，CPU检测到D\(_{7}\)=1，CPU拒绝进行写操作。读数据时，从磁盘上读出的串行数据经过解调，由SL端逐位移入74LS323，经左移锁存操作，即可得到并行数据。Q'A为串行数据输出端，其输出数据经调制写入磁盘。S0和S\(_{1}\)为工作方式控制端，可用来设定该集成电路并行数据打入、右移、左移和保持四种工作方式。
XMF—Ⅰ的每个扩展槽可使用16个I／O口地址，驱动器占用的第六号插槽的I／O口地址为＄C0E0～＄C0EF，各口地址功能为＄C0E0～＄C0E7，控制步进马达四个相位的开启和关闭；＄C0E8/＄C0E9控制磁盘机的OFF／ON；＄C0EA／＄C0EB用来选A／B磁盘机；＄C0EC～＄C0EF为读／写控制。

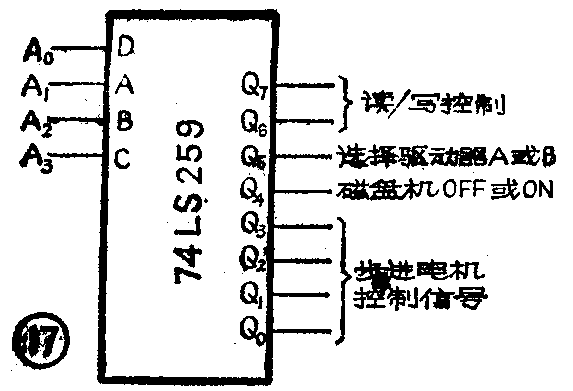

驱动器接口用一片74LS259（8位可寻址锁存器）产生控制逻辑，74LS259引脚见图17。它的输入端ABC分别接地址线的A\(_{1}\)A2A\(_{3}\)线，用来选择内部锁存器。A0接它的数据输入端D，通过A\(_{3}\)A2A\(_{1}\)选定某锁存器，该锁存器输出数据值反映输入端D（A0）数据值。A\(_{0}\)3A\(_{2}\)A1的排列形成16种控制状态，用以实现上述各口地址功能。该集成电路的Q\(_{6}\)Q7组成四种状态00、01、10和11，分别用于读出磁盘数据、写入数据、检测写保护标志和控制串／并转换IC块74LS323并行装入数据。

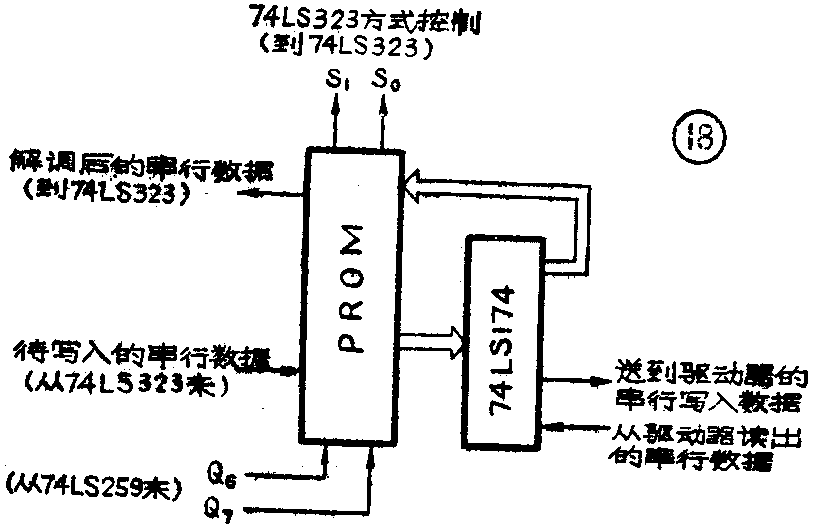

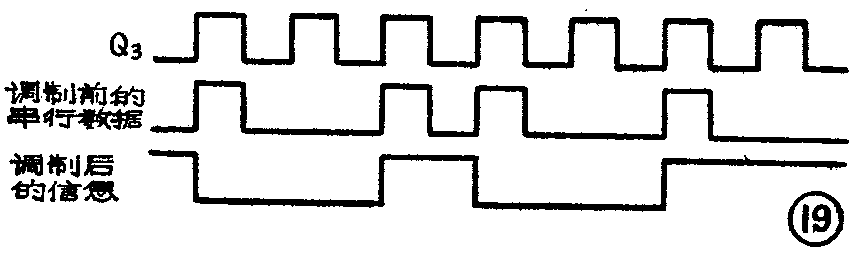

驱动器接口电路对读／写时序的控制电路及解调／调制电路如图18所示。写入数据前，先要对串行数据进行调制，即把“0”、“1”数据交换成磁盘易于接受的信息。串行数据调制前后的波形见图19。从图里看得出，在串行数据的每个上升沿到来时，被调制输出的电平翻转一次。图8中，PROM和74LS174（六D触发器）构成反馈回路，用来产生读／写时序。由74LS259来的Q\(_{6}\)Q7控制该电路的工作状态，产生上面所述Q\(_{6}\)Q7的四种功能。
图20是驱动器接口电路的完整逻辑图。DEV6-是从系统扩展插槽来的设备选择信号，当地址为＄C0EX，且在时钟φ\(_{0}\)。正半周（CPU周期）时，DEV6-为低电平，它使8位可寻址锁存器74LS259使能，这时A0\(_{3}\)A2A\(_{1}\)才起作用。φ0～φ\(_{3}\)是控制步进马达四个相位的步进脉冲信号，RDDATA和WRDATA分别是从磁盘中读出数据和写入数据，ENBL1和ENBL2分别是选择驱动器A和B的控制信号。驱动器接口电路单独装在一块板上，装在扩展箱中。控制驱动器的控制信号用一条20芯电缆连至驱动器。（乌振声 项长顺）
