随着家用电器的广泛使用，防止人身触电的保护器就更加需要了。漏电保护器同时对各种家用电器也具有保护功能，可使其避免因过载、短路、漏电等原因造成损坏。
国营4435厂研制的DZL18－20型漏电保护器曾获得机械工业部科技成果奖。该保护器使用了SGZ01型集成块。

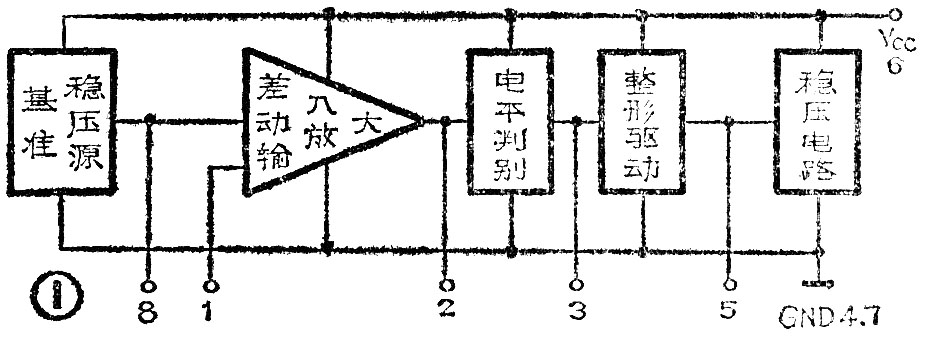

图1为SGZ01的功能方框图，该电路可将漏电电流的信号与基准信号相比较，当漏电电流的信号超过基准信号时，放大器输出具有一定驱动能力的信号，使被控电路动作。
SGZ01的主要参数及技术指标如下：
①电源电压+7～＋9V；②工作电流≤3.5mA；③输入电平5～25mV（灵敏度可分A、B、C、D、E、F六档）；④输出低电平≤0.3V，输出高电平≥3V（空载）；⑤输出电流≥0.8mA；⑥使用环境温度-10～＋70℃。
SGZ01的典型应用：

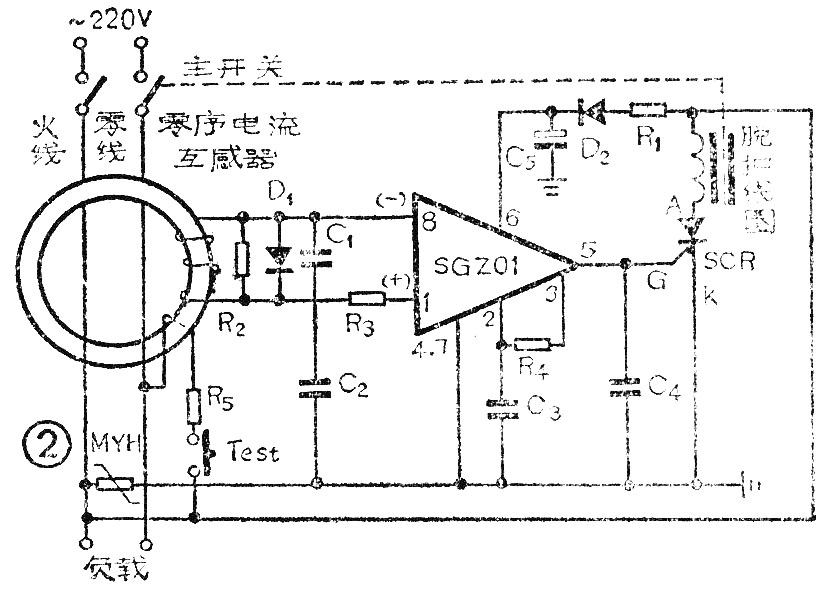

1、图2是漏电保护器的电路原理图。在负载正常的情况下，穿过零序电流互感器的火线和经过负载回到零线的电流大小相等方向相反，此时互感器的次级L\(_{2}\)无信号输出。一旦人体触电或负载对地漏电时，此时互感器的次级L2就会产生感应电压，其大小与漏电电流成正比。这一电压经D\(_{1}\)限幅由1、8脚输入到集成块内部，经放大、整形、鉴别后，从5脚输出驱动可控硅SCR导通，推动脱扣线圈工作，在0.1秒内切断电源，从而使人身、设备得到保护。
2、图3为恒温控制器的电路原理图。
由R\(_{6}\)、R7分压取得基准电压，Rt\(_{1}\)为温度检测电阻，根据实际需要调节电阻R8，就可以实现温度的检测和控制了。其工作过程如下：当温度升高，热敏电阻Rt\(_{1}\)的阻值变小，V2降低，当V\(_{2}\)低于V1时，V\(_{0}\)输出低电平，可控硅SCR截止，继电器J释放。当温度下降时，Rt1增大，V\(_{2}\)也增加，当V2高于V\(_{1}\)时，V0输出高电平，可控硅导通，J吸合，再通过继电器控制电加热器的电源通断，从而达到控制温度的目的。该电路略加修改，还可作为触摸开关，防盗报警器等。（谭四金）
