在一些高档收录机和组合式音响设备中，面板上都装有多频率音调补偿器（GRAPHIC EQUALIZER），又称图示式均衡器。这是一种新型音调控制装置，能使重放效果更趋完美。
多频率音调补偿器的作用是把整个音频频率范围划分成若干段（如3、5、7、10、12段）控频点进行调节，收听者可根据节目的特点或自己的需要，放音时对某一频段的电平在±10分贝的范围内进行提升或衰减，有效地突出或削弱某个频率，以补偿频率特性，使音调更加细腻、逼真。另外，还能改善信噪比。
目前，市场上有多频率音调补偿器的收录机中，大多为5段或10段。如三洋MW19K型双卡立体声收录机采用5段频率音调补偿器：夏普WF－939Z型双卡立体声收录机采用10段频率音调补偿器。国外少数高级音响设备中，也有在一台机器上左右声道各使用独立的频率音调补偿器，如松下SH－8065型高保真立体声录音座左右声道各采用33段独立控频点设计方式，控音效果更佳。在频率响应基数为20～20000赫内，总谐波失真小于0.0025％，信噪比高达100分贝瞬变频率响应平直，正负误差不超过0.5分贝，听起来音色纯正甜美。

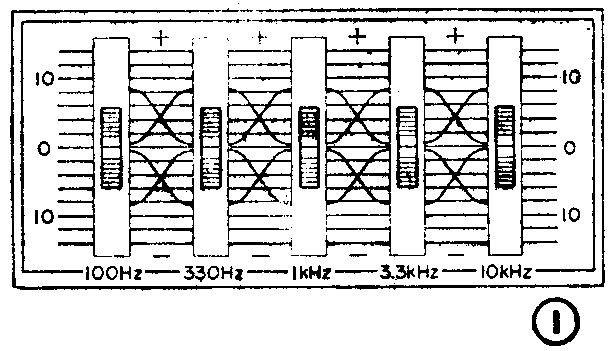

现以最常见的5段频率音调补偿器为例作一简介。这种电路采用混合声道设计，把频率响应分为100、330、1000、3300、10000赫5段（也有分为63、250、1000、4000、16000赫5段），如图1所示。根据不同节目的内容，使用上下移动的滑键（直线式滑杆电位器）进行调节。滑键向上（＋10分贝）为提升，该频段的声音就得到增强；向下（－10分贝）为衰减，该频段的声音就减弱。调节某频段时，对其它频段影响极少。5段频率音调补偿器可划分为高、中、低三部分，330赫以下是低频音色调节点，330～1000赫是中音润色调节点，330O赫以上是高频音色的发挥部分。1000赫是个关键频率，要使歌唱演员主音鲜明，只要调节1000附近的调节点，就可使主音有一种深度感。举例如下：
100赫频段：这是低音吉它或鼓等的低音部分之魅力的频段。把滑键上移，声音就响得稳定而丰满。与之相反，如把滑键下移，低音的模糊不清的部分就得到削减，以致成为清晰的声音。
330赫频段：此附近的频率系人的声音及音乐的基础的音频段。把滑键上移，人的声音就得到强调，而成为动人的声音。
1000赫频段：此频段专供调整高于330赫的中音部分。把滑键上移，钢琴及管乐器的乐音或人声等就得到强调，而成为紧张有力的声音。
3300赫频段：此频段的声音属于刺耳的声音。把滑键上移，弦乐器的有力乐音部分就得到强调，而成为一种富于精采感的声音。如果演奏音太尖锐时，把滑键下移，便可使之成为顺耳的声音。
10000赫频段：此频段用来强调铜铙、钹及三角震动器等的高音部分清晰的音响。把滑键下移，则可减低磁带上的本底噪声。

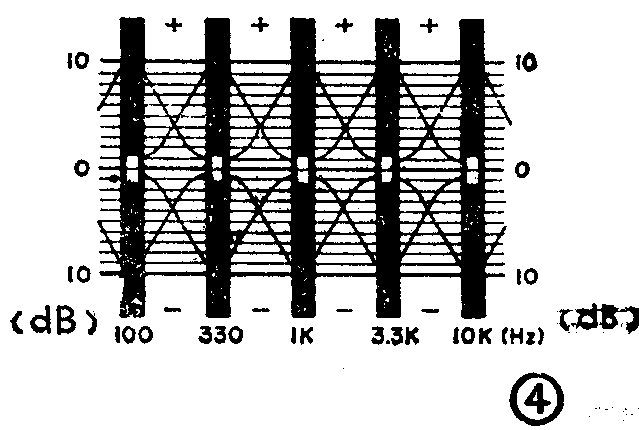

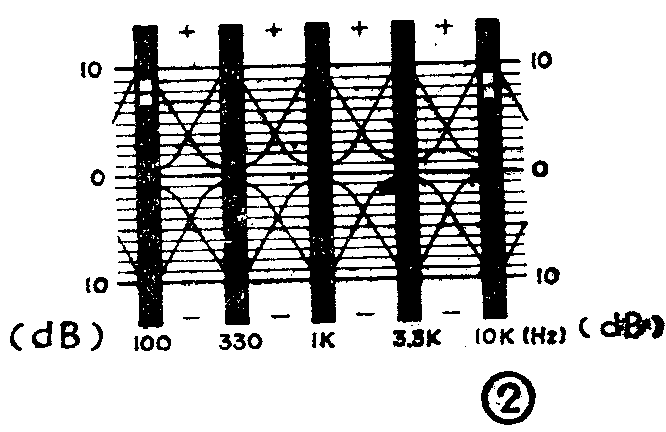

在实际使用中，当你需要欣赏悠扬宛转、悦耳动听的乐曲时，可将100赫和10000赫频段提升到最大，1000赫频段可不提升或稍为衰减，330赫和3300赫频段可稍提升一点，从图形上看起来，5个频段好似一个“∨”形（图2），这样放出来的音乐层次分明，高音明亮，低音丰满。如果收听语言节目或学习外语，调节方法相反，可将1000赫频段稍为提升一点，330赫和3300赫频段置于中央位置，100赫和10000赫频段略加衰减，形成一个“∧”形，这样放出来的声音清晰、纯正。在欣赏歌曲时，可将10000赫频段置于中央位置，3300赫频段可稍为衰减，1000赫和100赫频段稍为提升，330赫频段提升至顶端（图3），这样就能欣赏到栩栩如生的歌唱音。如果将所有的滑键都置于中央位置，便可聆听到音色无所改变、频率特性平坦的声音（图4）。（马云杰）
