本音响系统由调谐器（2TI）、录音座（2LI）、带均衡器的立体声功放器（4FI）、电唱盘、音箱和立架组成。采用分体落地组合形式，主单元均采用铁箱结构，外形美观，音色优美，深受广大音响爱好者赞赏。
本系统具有调幅中波，调频立体声两个波段，FM具有静噪抑制功能。采用国内较高档的FX—03Q机械轻触式全自停机芯，配以DM62双曲面碰头的双卡式录音座。除单独放音外，卡2到卡1可连续放音，还可复制录音、混合录音和线路输入录音。普通磁带、铬带和金属带均适用。并设有9×2段图示式频率均衡器、电平指示器和响度补偿开关。
主要性能
（一）2TI（调谐器）
1.频率范围：中波：525～1605kHz；FM：87～108MHz
2．灵敏度：中波：0.4mV／m；FM：2.2μV（300Ω端）
3．选择性：中波：26dB（单选）；FM：15dB（双选）
4．信噪比：中波：43dB；FM66dB（立体声）
5．调制交流声：46dB
6．最大有用信号输入电平：100mV／M
7．电压谐波失真：中波2.8％；FM1％
8．偏调失真：中波3％
9．电压频率响应：中波30～4000Hz；FM30～13500Hz
10．立体声分离度：34dB
（二）2LI：
1．全通道频响（－10dB测）：普通带：40Hz～10kHz；铬带：40Hz～12kHz；金属带：40Hz～14kHz。
2．全通道信噪比：大于50dB
3．全通道谐波失真：小于2％
（三）4FI：
1．不失真功率:30W×2（有效值）
2．频率响应：20Hz～20kHz
3．响度补偿（在-40dB测）：100Hz＋13dB；10kHz＋11dB
4．信噪比：70dB
5．频率均衡变化：2kHz以下±9dB；2kHz以上±15dB
电路原理
（一）2TI调谐器：如图1所示，
1．FM高频头：由高放1BG\(_{1}\)、变频1BG2及振荡1BG\(_{5}\)组成。信号由天线TX1经由1L1、1C\(_{1}\)和1C2组成的输入回路耦合到1BG\(_{1}\)的栅极G1进行高频放大，放大后的信号从漏极D输出。1L\(_{2}\)、1C68、1C\(_{4}\)组成调谐回路对高频信号进行选择，并与经由1C8、1R\(_{5}\)来的本机振荡一起经1C3耦合到1BG\(_{2}\)进行混频，1B1选出10.7MHz中频信号经1C\(_{15}\)、1R10耦合到第一中放管1BG\(_{4}\)进行中放。1L2用抽头接入是为了提高回路的Q值。为了提高FM的灵敏度，要求鉴频前的总增益为94dB，而中放增益为70dB，所以高频头的增益必须大于24dB。为此选择了高跨度、噪声小、增益稳定的双栅场效应管3SK73GR作高放，管内为共源共栅接法，G\(_{2}\)为控制栅，栅电压由1R3和1R\(_{2}\)分压后提供，使增益稳定。由于整机的信噪比主要决定于第一级，所以除采用优良的高放管外，为了尽量减少天线输入回路的损耗，采用了高频变压器1L1来提高次级阻抗，使天线与高输入阻抗的1BG\(_{1}\)相匹配。本机振荡1BG5系共集电极电容反馈式振荡，振荡强弱由1C\(_{16}\)和1C17的分压比决定，振荡电压约为200mV。变容二极管1BG\(_{11}\)用自动频率微调（AFC），它的负极通过1R50接到1IC\(_{1}\)第（4）脚，以取得一个固定的偏压，使1BG11的变容比有较好的线性。
2. FM调谐静噪电路：为抑制FM波段在调谐时的噪声，设置了由1BG\(_{6}\)等组成的调谐静噪电路，其原理是中放鉴频后的信号从1IC1第（9）脚输出，经1R\(_{24}\)、 1C30、1C\(_{4}\)0、1BG6、1C\(_{41}\)耦合到1IC2第①脚进行立体声解码。当输入信号较弱或无信号时，1IC\(_{1}\)第⑦脚对地的电阻很高，相当于开路，故串联1IC1第⑦脚的电阻1R\(_{3}\)0无电压降，使第⑦脚的电压为7V，为1BG6提供了偏压，1BG\(_{6}\)导通（B、E间动态电阻小于10Ω）使进入1IC2的信号极小达到抑制噪声的目的。当有调谐信号输入时，1IC\(_{1}\)第⑦脚对地电阻很低，使1R30上的电压增大，第⑦脚电压小于0.5V，此时1BG\(_{6}\)截止，C、E极间开路，使调谐信号顺利进入1IC2进行解码。1K\(_{2}\) 系单声/立体声（静噪）复合功能开关。当1K2置于立体声（静噪）位置时才起抑制调谐噪声的作用。当1K\(_{2}\)置于单声位置时，由1IC1的第⑦脚接地，使静噪功能消失。
由于调台时处于有信号与无信号的交替状态，使1IC\(_{1}\)第⑨脚的直流电平有突变现象，该突变脉冲经1R24、1C\(_{39}\)、1C40、1C\(_{41}\)对1IC2输入端充电，引起调台时有较大的“卟”声。为此在1IC\(_{1}\)第⑦脚接入1C38，使控制电压不能突变，有适当延时。同时1BG\(_{6}\)的基极接到1C39的负极。当有信号时，由于1BG\(_{6}\)的B、E结的正向压降只有0.6V左右，使脉冲电压经1R24与1BG\(_{6}\)的B、E结进行分压衰减，脉冲电平被钳位在0.6V以下，使“卟”声减小。
3.低阻式磁场型天线及其输入回路：由于工业干扰日益增多，使调幅波段的干扰噪声日趋严重，为此本机采用了低阻式磁场型的中波天线。磁场型天线有一定的抗干扰力。由于TX2的圈数很少，阻抗很低故对噪声电场信号接收小，使干扰噪声减少。信号被TX\(_{2}\)接收后经1L5耦合到由1L\(_{5}\)次级与1C68E，1C68F组成的谐振回路，调节1L5的磁芯可得到最佳的统调点。由于磁棒天线的引入线是并排的塑料导线，较易感应干扰电场信号，为此本机采用平衡输入回路，将1L\(_{5}\)中心头接地，使两条引线的信号电流方向相反，低消了干扰信号的感应电动势。由于磁场型天线接收效率较低，故增加了一级不调整式的高放（1BG3），提高了中波的灵敏度。该级工作电流为50μA，增益约18dB。高放后的信号经1C\(_{24}\)耦合到1IC1的第①脚进行变频及中放。1L\(_{9}\)是高放负载的一部分，又为1IC1第①脚提供了直流通路。

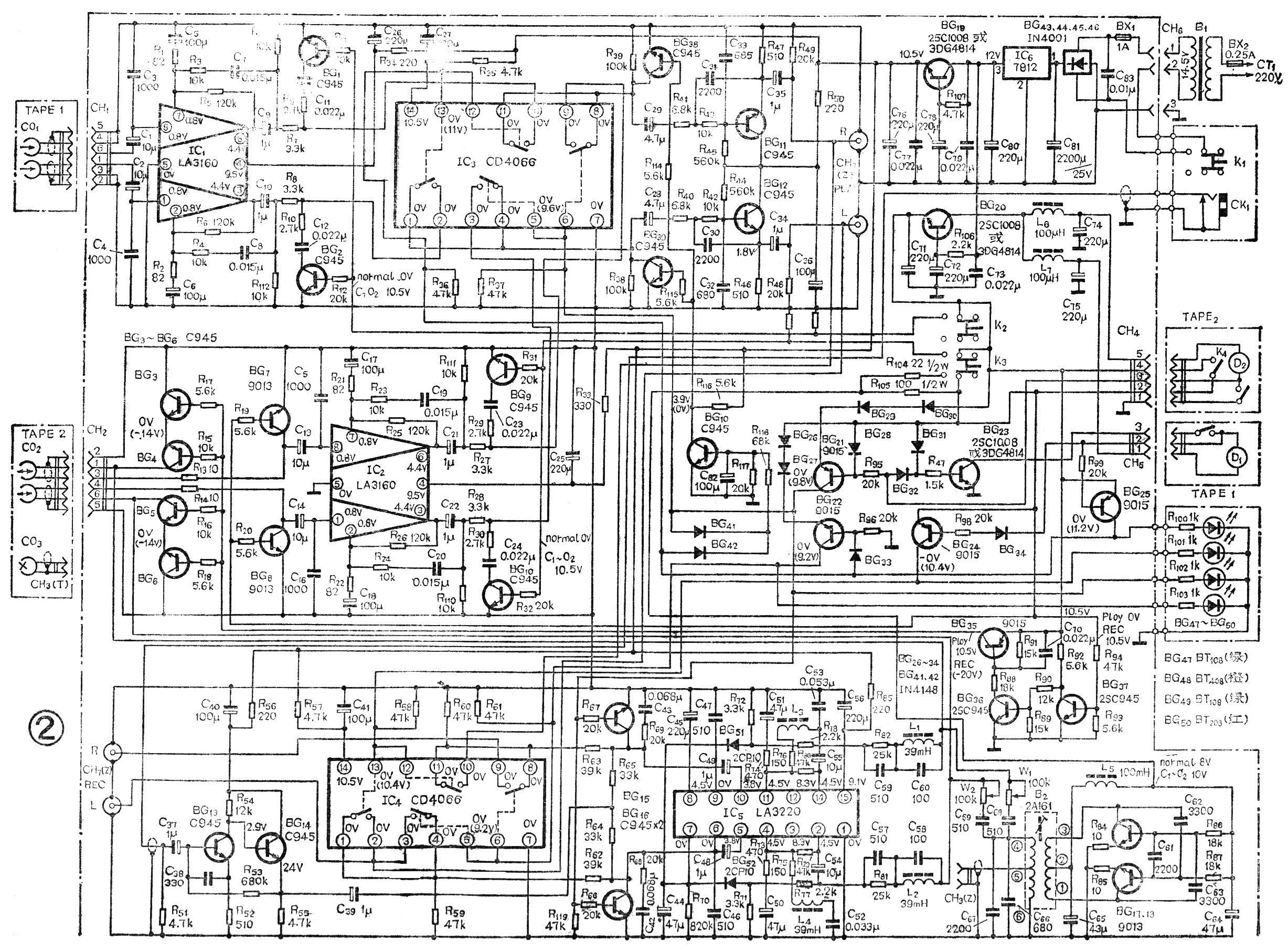

（二）2LI型录音座：电路如图2所示。图中最大的点划线框内是主板电路。K\(_{1}\)、CK1所在点划线框内是电源开关板电路。BG\(_{47}\)～BG50所在点划线框内是功能显示板电路。其余点划线框内是卡\(_{1}\)和卡2的马达、开关、磁头和消音头的电路。
1.放音通道：参看图2。放音通道以卡\(_{1}\)放大器IC1和卡\(_{2}\)放大器IC2经过四双向开关IC\(_{3}\)进行卡1、卡\(_{2}\)放音转换后进入由BG11、BG\(_{12}\)组成的放音输出有源滤波器后，一路接到CH7放音输出莲花插座提供给4F\(_{1}\)。另一路到IC4进入录音通道，提供复制录音信号。卡\(_{2}\)磁头与IC2之间的三对管系录放音转换开关（另行分析）。IC\(_{1}\)和IC2电路相同，以IC\(_{1}\)的一个通道为例进行分析。与IC1输入端①脚接的电容C\(_{4}\)与磁头电感组成LC并联谐振回路，它谐振在放音上限频率附近。放音补偿网络由R6、C\(_{8}\)和R4组成，其中R\(_{6}\)决定了低频截止频率，C8和R\(_{4}\)决定了高频截止频率，它们是补偿普通带频响的。而R3、R\(_{1}\)0和C12组成的网络用以补偿铬带、金属带的放音频响的。当磁带选择开关K\(_{2}\)按下后（铬带位置），电源电压通过K2加到BG\(_{2}\)的基极使BG2导通，铬带补偿网络才接通起作用。卡\(_{1}\)的放音信号经IC1外围元件组成的均衡放大器补偿放大后进入IC\(_{3}\)。IC3是CMOS四双向开关，用来进行卡\(_{1}\)和卡2的放音转换。IC\(_{3}\)的、和⑤、⑥脚为控制端，控制端为高电平时相应的开关接通。其中和控制卡1放音通道，⑤和⑥控制卡\(_{2}\)放音通道。卡2输出信号经C\(_{28}\)耦合到输出滤波器BG12，它有三个作用：一是滤除复制时从卡\(_{1}\)磁头感应的偏磁信号；其二是滤除高频噪声，改善信噪比；其三是阻抗变换。
