正常工作的彩色电视机，扫描光栅清晰可见。当出现聚焦不良故障时，图象模糊不清，水平清晰度和垂直清晰度都变得很差。有时还会引起会聚不良和色纯度下降等故障。

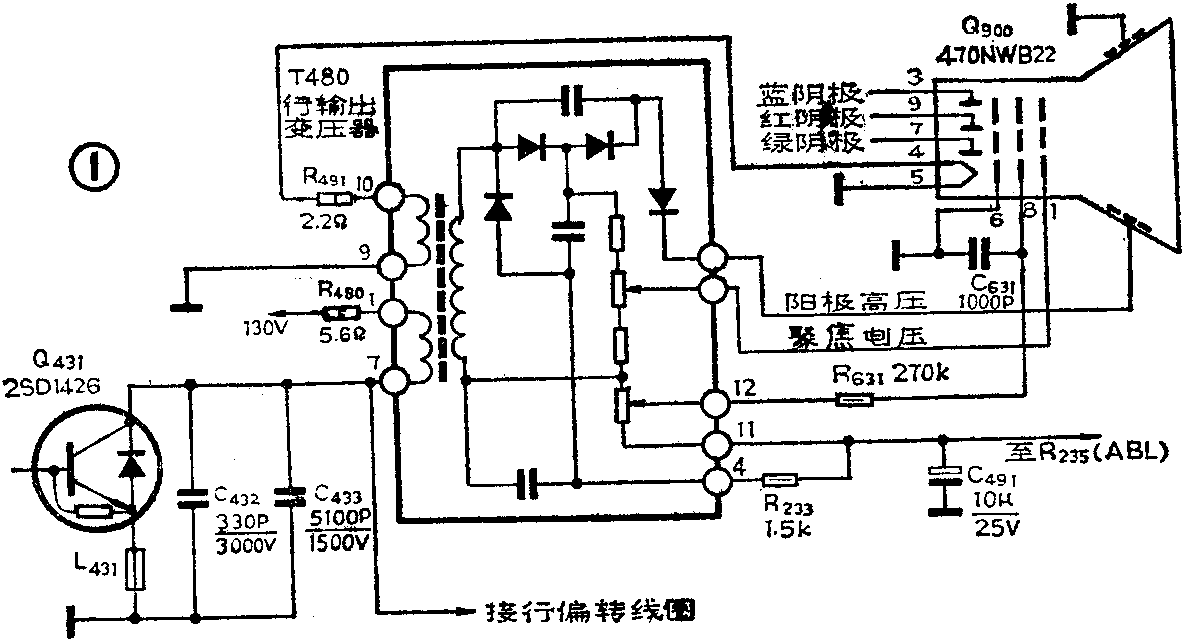

此故障是由于阳极高压不稳、聚焦极电压不正常或显象管阴极发射能力严重衰退所致。本文以三洋83P机芯的CTP5905型18英寸彩色电视机为例分析故障原因。该机行输出级及显象管电路如图1所示。
该机采用东芝470NWB22型彩色显象管，其阳极高压为24kV，聚焦极电压为7.6kV至8.4kV。用高压表测量阳极高压，如阳极高压过高，图象缩小，则是逆程电容C\(_{433}\)容量下降所致。如阳极高压过低，图象变暗，当提高亮度时，阳极高压下降超过2.4kV，图象尺寸明显扩大，则说明行输出变压器内部高压绕组短路或高压整流二极管损坏，应予以更换。
如提高亮度，图象尺寸无明显变化，阳极高压稳定，这时可用高压表测量聚焦极电压。旋转聚焦电位器，如高压表读数与该管要求的聚焦电压相符，则是由于管座与管脚接触不良或显象管衰老所致。
采用电阻法可判断彩色显象管是否老化。灯丝用6.3V（有效值）加热，将500型万用表拨至×100Ω阻档，负表笔接调制极, 正表笔分别接红、绿、蓝三个阴极。测得电阻值应在1kΩ至4kΩ之间。如读数大于8kΩ，则说明彩色显象管老化，阴极发射能力严重衰退，应予以更换。除正常老化外，灯丝电压过高或过低都会降低显象管寿命。因此更换显象管前应检查灯丝电压是否正确。彩色电视机的灯丝大都采用回扫脉冲加热方式。灯丝电压可用有效值电压表测量，也可用示波器测量其回扫脉冲峰峰值，再用公式U=0.28U\(_{PP}\)换算成有效值。调整R491的阻值可以改变灯丝电压的高低。

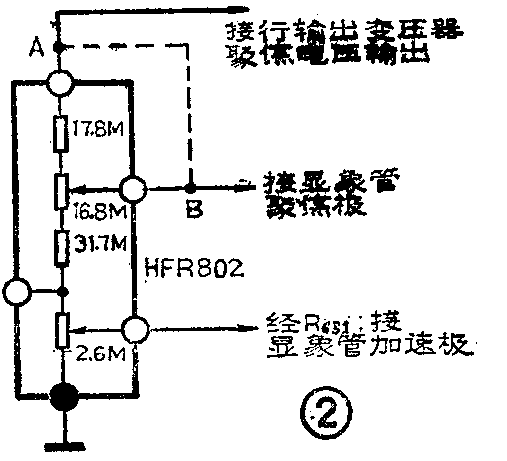

如果聚焦电压不能调到显象管要求的范围，则是由于聚焦加速电压调节单元损坏。由于83P机芯的聚焦加速电压调节单元已和行输出变压器作成一个整件，一般情况下，应连行输出变压器一块更换。如果测得聚焦电压高于该管给出的范围，则外接聚焦加速电压调节电路进行二次分压也能取得满意效果。外接聚焦加速电压调节电路可采用如图2所示的HFR802分压器成品。如分出的聚焦极电压偏低，可按虚线将外接电路的A点和B点相连。
正常情况下，彩色显象管管座的聚焦极脚与其它各脚间，绝缘电阻大于10\(^{5}\)MΩ。但是聚焦极电压高达数千伏，由于高压静电的吸尘作用，管座的聚焦极引线盒内，很容易吸附灰尘和潮气, 使得绝缘电阻严重下降。由于电阻的分压作用，聚焦极电压也随之降低，引起聚焦不良。这时，管座可用高纯度酒精清洗，烘干后仍可使用。（王书宗）
