常用CMOS数字集成电路国内外型号对照表

🏠 首页 《无线电》杂志 1988年 🔗 第8期 🔗 第44页 分类:答读者问 🔗 沙占友 🔗

资料说明:目前世界上半导体器件的主要生产公司都采用XX4000系列标准。如美国无线电公司的CD4000系列,美国莫托洛拉半导体公司的MC14000系列和MC14500系列,日本东芝公司的TC4000系列等。1978年四机部曾颁布CMOS电路的部标,1983年公布的国标CC4000系列,取代了部颁C000系列标准。CC4000系列产品是靠国际标准的,其电参数和引线排列顺序完全符合CD4000、MC14500系列标准,能与进口集成电路直接代换。上海元件五厂生产的CC4HC系列高速CMOS电路的工作频率达50MHz,可与74LS系列产品互换。

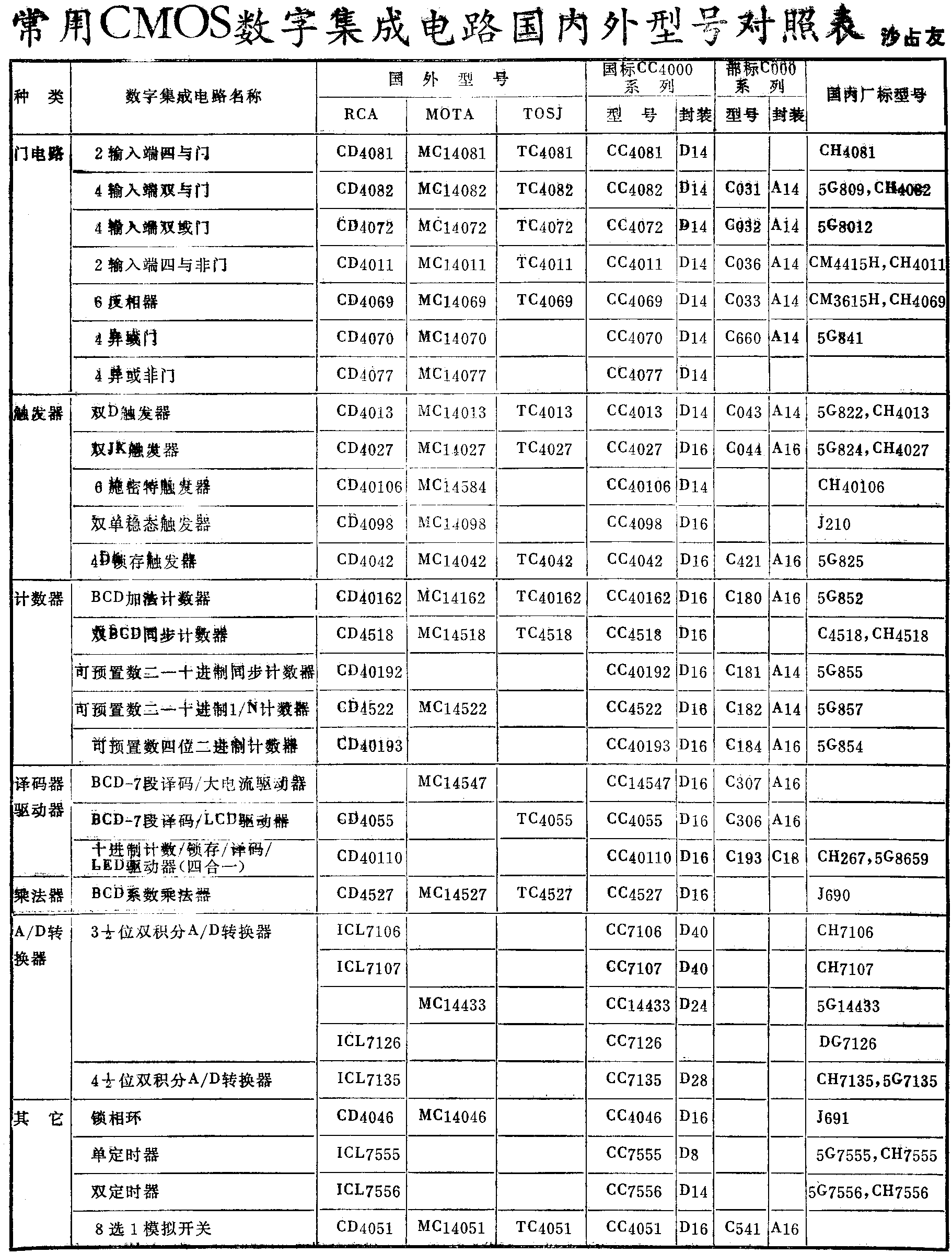

图1
图1 🔍原图 (1822×2400)

注:1.国内主要生产厂家代号:5G——上海元件五厂(晶峰牌);CH——上海无线电十四厂(双岭牌);CL、LCL——常州半导体厂(兰菱牌);DG——北京八七八厂(东光牌)。2.封装形式:扁平陶瓷A(W),塑料双列D(P),白瓷双列C(D),黑瓷双列E(J)。括号前为部标符号,括号内为国标符号,后面数字为引线数。3.CC4000与CD、MC、TC系列产品可以直接代换。但C000系列及厂标系列产品,多数不能和CC4000系列产品直接代换。
