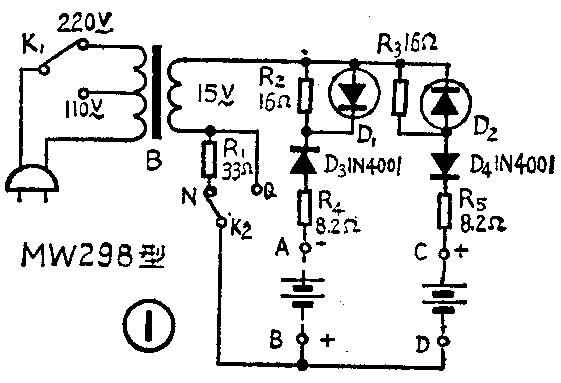

这里介绍两种镍—镉（Ni—Cd）电池充电器电路，即港产MW298型（图1）和日产SONICS牌SBC—888C型（图2）。
MW298型充电器适于对UM—3AA型（体积同国产5号）镍—镉电池进行充电。在A、B之间和C、D之间可分别串入两节电池充电。K2用于控制充电电流，“N”位置是常速充电（NORMAL），充电电流约50毫安，充电时间14～16小时；“Q”位置是快速充电（QUICK），充电电流约150毫安，充电时间7～8小时。充好的电池，开路电压1.4～1.5伏。电路中变压器B功率为1W，电阻为1／8W碳膜，D\(_{1}\)、D2为φ3红色发光二极管。
SBC—888C型充电器适于对UM—3AA型、UM—4AAA型和UM—5N型镍—镉电池进行充电。在A、B、C、D四个位置可对四节电池同时充电。K\(_{2}\)用于控制充电电流，“1”位置可对UM—4或UM—5型电池进行常速充电，电流约80毫安；“2”位置可对UM—4、UM—5型电池进行快速充电，或对UM—3型电池进行常速充电，电流约100毫安；“3”位置可对UM—3型电池进行快速充电，电流约150毫安。常速充电时间为10～12小时，快速充电时间为3～5小时。充好的电池，开路电压也是1.4～1.5伏。电路中变压器B次级的双8伏采用双线并绕，R1、R\(_{2}\)用1／4W或1／2W的电阻，其它元件与MW298相同。
经实际使用，一般的5号电池也可在这种充电器上进行充电，效果较好，一般可充电20次以上。其中MW298型用“N”档较好，SBC—888C型用“1”档较好。充好的电池在立体声单放机上可连续工作3小时以上。由于线路简单易制，经常使用立体声单放机、“傻瓜”照相机和电动剃须刀等很消耗5号电池的读者，如有兴趣，可以仿制。
另外，由于这两种充电器均未附原理图，因此，已经使用上这种充电器的读者，也可据此电路方便地进行维修。（陈迪鸣）
