问：一台波兰耐普登625型24英寸电视机的光栅中上部有一条水平细亮带，图象在亮带中被严重压缩变形。经调换场集成电路TDA1170无改善，查周围电路也看不出故障，这是什么原因？
答: 这种故障大多是TDA1170的电源电压不足而造成的。TDA1170的电源电压由U\(_{6}\)（44V）经T301（BD136）和D\(_{3}\)01（BZP6683C22）组成的稳压电路后获得。正常工作时，稳压电路的输出电压为22.5V左右：若低于20V，集成块内部的场互补输出等电路就可能失常，致使场扫描电流中段附近出现衔接不良现象，从而导致场线性变差，屏幕上显出一条水平亮带。检修时可测量TDA1170的2脚对13脚（参考点）电压，正常应为22.5V左右；若低于20V，故障便确定了。在U6正常（44V左右）的情况下，引起2、13脚间电压低于20V的主要原因是上述稳压电路中的T\(_{3}\)01或D301不良，调换好的管子后故障就可消除。T\(_{3}\)01通常可用国产3CX203B、3CK10B等代；D301可用国产2CW21K、2CW22K等代替。（申薇）
问：福日牌HFC—321型18英寸彩电线路图，彩色解码集成电路M51393AP的内部功能方框图，全是外文标记，有的查词典也找不到，请予以解释？
答：M51393AP彩色解码集成电路是日本三菱公司生产的。除福日牌彩电采用外，日立牌等凡采用NP82型机芯的彩电，也全部使用该集成电路。M51393AP内部功能说明全部采用英文缩写，主要名称含义翻译如下：
IST CHROMA（AMP）——1色度放大器；2ND CHROMA（AMP）——2色度放大、选通放大；ACC——ACC放大器；IDENT KI－LLER——消色、识别放大器；B—Y DEMO——B—Y解调器；R—YDEMO——R—Y解调器；APC——自动相位控制；VCO——副载波振荡器；SHIFT——移相电路；PALSW——PAL开关电路；MATRIX——GY矩阵电路；FLIPFLOP——双稳态电路；CONTRAST——对比度控制；VIDEO AMP——视频放大；PEDESTAL CLAMP——消隐脉冲箝位；BLK——消隐；Y—OU－T——Y信号输出。另外与其相连接的控制电位器：BRIGHT——亮度控制；COLORCONT——彩色控制：CONTRAST CONTROL——对比度控制。（梁怀斌）
问：我的一盘大1／2录象带的尾部被绞坏，用胶带粘好后，录放象都正常，只是在磁带走完后录象机（NV－370）不能自停和倒带，换另一磁带录象机就能够自停和倒带，我检查磁带并没发现问题，问这是什么原因？

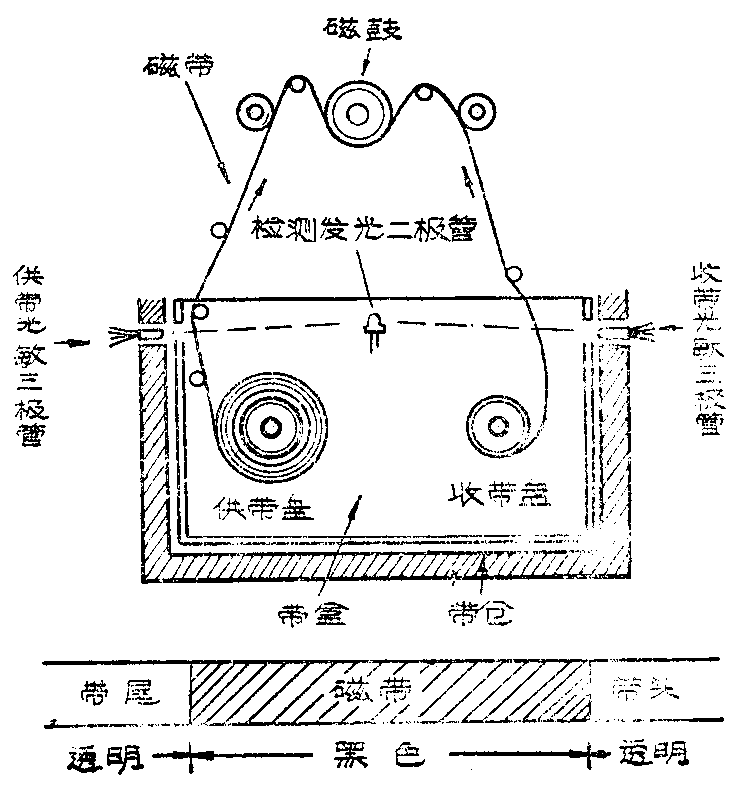

答：问题就出在粘接后的磁带 上。正常的录象磁带在首尾两端都 装有一段透明塑料带分别与磁带和 转盘相连接（见下图），录象机之所以能够在磁带走完自动停止或进行其他动作，是因为具有光电检测装置，利用磁带的透光（塑料带）和不透光（磁带）作为检测的依据，起到控制录象机停否的作用。其工作过程是：在录象带盒的中心有一小孔，当装入带仓后下落时正好落在录象机上的检测发光二极管上，同时带盒两旁的小方孔被打开，这样检测发光二极管发出的光就可以分两路照到固定在带仓两侧的供、收带光敏三极管上。在正常走带时由于黑色的磁带将光遮住，光敏管不能感光，则控制中心无停止指令发出，当重放时磁带走完，露出了带尾的透明带，光就可由此穿过照到供带光敏管上，使其感光而导通即将光信号变为电信号送到控制中心并由此发出停止指令，磁鼓电机停转磁带卸载，而实现了磁带走完的自动停止，然后开始倒带。当磁带被绞坏后，如果将本应透光的塑料带用胶带粘住或剪掉，则供带光敏管总不导通，控制中心因无检测信号输入而不发出停止指令，这就出现了磁带走完而不能自停和倒带的故障。（陈克军）
问：我有一台飞跃牌37D1－2型14英寸彩色电视机，图象模糊，出现彩色镶边，而且图象尺寸随亮度变化明显，这是什么原因？
答：图象模糊，彩色镶边，这是一种失聚的故障特征；而图象尺寸随亮度变化，这实际上是“图象涨缩”。这种故障一般发生在高压和超高压。应该先检查高压和超高压，如果高压、超高压升高，必然引起光栅缩小，但当调节亮度时，将它开大，电子束电流增加，超高压负载加重。因为超高压负载调整率超差，超高压便下降，电子速度减小，从而使偏转灵敏度增大，反之减小。由于光栅尺寸变化与亮度有关，同时影响了聚焦、色纯和会聚，“涨缩”效应使得图象清晰度、彩色重合度也发生变化，导致上述故障。（刘武）
问：一部录音机放音变调，按常规的办法处理压带轮、电机、电机调速电路及传动机构，为何都无法消除变调故障？
答：在确认上述部位都无故障时，那肯定是托带轴（即压带轮下的轴）太滑所致。
处理方法：找一点粗砂纸，沿托带轴平行方向沿圆周来回用力擦几次（注意不要垂直擦，不要将轴压弯）即可。（徐志军）
问：一台立体声收唱扩三用机的唱机电源关不断，经查是并接在移动电源开关两端的电容击穿所致。经换上同规格（0.01μF／250V）的新电容，没多长时间又击穿了，不知为什么？
答：主要是原机出厂时使用的电容耐压偏低造成的。这个电容的主要作用是消除电源开关触头间产生的电火花，以延长开关触头的使用寿命，避免或削弱因电火花产生的干扰影响收扩音机等的正常工作。由于唱机绕组具有较大的电感，因此开关动作时常在两端产生高电压，如果并接的电容耐压不够或质量不良均会造成击穿。最好换用耐压400V以上的纸介或金属化纸介电容器，也可用两个0.02～0.047μF电容串联后代用。 （刘正成）
问：一台春雷牌3PLS型收录机，在使用交流电时突然出现交流声，经检查交流整流电路一切正常，但使用直流电时，故障现象有改善，不知故障在何处？
答：春雷牌3PLS型收录机出现交流声故障，首先作如下判断：把音量电位器关至最小听交流声是否消失，若交流声仍存在，故障是功放管静态电流过大所致。常见为：功放管基极电路稳压管EG8或EG9（2CB2，稳压值1.4V）开路造成稳压管两端电压上升。该稳压管可用NPN型硅管3DG6的be结或2CP类二极管两只串联后代换。如稳压管调换后，电压正常交流声仍大，这是因为稳压管损坏后引起相关的功放管烧坏，应把发烫的功放管也换掉。
若交流声大小受音量电位器所控制，则故障在电子滤波电路里。常见为电子滤波管BG\(_{13}\)3DX201的ce结击穿或该管基极对地的电解电容器C\(_{64}\)失效所致，这时用直流电时交流声会小些。（彭贤礼）
问：我们广播站的一台泰兴产822型调频调幅收转机，最近发现收听调幅广播正常，当收转县调频台的调频信号的。监听音量不能开大，一开大扬声器就发出汽船声，是何原因？怎样检修？
答：这是一种高频机振啸叫现象，是由于机械上的原因引起的。我们对该型机同类故障检修数例，发现大都是空气四联可变电容器调频联的定片虚焊松动造成的。当音量开大后，扬声器的机械振动使调频联电容振动，即或是微微动，由于调频的频率较高，调频联的电容量将发生相应变动，导致本机振荡频率随之变化，这种变化经过电路中的一些非线性元件后将变成音频信号，由扬声器放出；而这声音又返回来影响调频联的电容量，循环下去便产生振荡啸叫。机振的特征是音量开大时产生，开小时消失。这种现象在超短波段尤为显著。 （梁怀斌）
问：一部葵花HL－104录放机用干电池供电时录放走带正常。当改用交流稳压源供电的，电机启动无力，转速慢，装入盒带主轴停转不走带。如何检查修复？
答：该机用6V干电池供电走带正常，说明机芯和电机是好的，毛病出在交流供电部分。在查明市电正常后，重点检查交流稳压供电部分。在放音位置测量串联型稳压电路输出端电压，发现只有4V左右且摆动不稳，这时调节取样可调电阻，输出电压可在3～5.6V之间变化，这说明取样可调电阻接触良好有调压作用；桥式整流后输出电压可达11.2V，稳压输出电压最大只达5.6V且不稳定，基本可以说明调整管性能不良。
拆调整管DD01时发现，拧下带散热片的集电极固定螺钉后，焊下基极管腿时，调整管DD01自动落下，说明原管发射极焊点内部严重虚焊，致使稳压电源输出端电压降低并时大时小地变化。重焊固定好调整管，交流供电时机子走带正常。（刘正成）
问：我单位有一台新买的日本夏普GF－800型双卡收录机，在常速放音、录音时，B卡转速过快；而在倍速录音时，B卡转速又正常。请问这是什么原因？如何排除上述故障？
答：如该机在倍速复制时转速正常，而在常速复制时B卡转速过快，这很明显不是机械传动机构的故障，而是常速控制的有关电路故障。从电原理图分析：在常速时，由于Q\(_{513}\)处于截止状态，使Q507、Q\(_{5}\)08导通，将VR505、R\(_{595}\)和VR506、R\(_{596}\)并接于调速电路。应检查影响B卡转速的VR506、R\(_{596}\)、Q508等有关元件是否损坏、假焊或调速电位器接触不良，予以排除。
故障排除后，如转速正常就不必再调整。如偏离过大，则应先调整倍速，再调常速，步骤如下：将SW\(_{9}\)置于放音位置，数字频率计接扬声器插座，用导线将A板TP501的裸导线对地短路，然后用标准3kHz 带速测试带对双卡进行放音，调节VR\(_{5}\)04（B卡）使频率计为6kHz，去掉短路线，调节VR502使频率计显示为3kHz±40Hz。如无仪器及测试带，可用一盒语言朗读带，放置于B卡，调节VR\(_{5}\)02使语言朗读声音与其放在A卡座时声音接近，一般也算调好了。（金桂华）
