计算机系统的干扰噪声包括外部噪声和内部噪声。由于内部噪声在系统设计时可以得到控制（如在设计印制板、电缆布局等时），因此本文重点介绍外部噪声的克服。
外部噪声在系统中的“登陆点”主要集中在电源（电网传导）和高阻抗的信号检测线（电磁辐射）等处，因此在电源进线上加装低通滤波器（LPF）就显得格外重要。

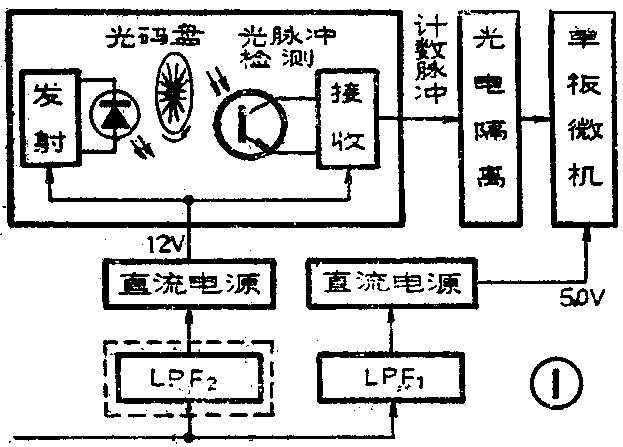

图1所示是轮胎布切割控制装置。光码盘的转动与传送带同步，布长的测量用光脉冲计数代替。按照常规为TP801单权机电源加了低通德波器LPF。然而该系统工作还是不可靠，每当割刀电机启动时，计数脉冲就会出错。原来，在光脉冲检测接收电路（如图2所示）中，3DU5接收到的红外光脉冲送入由六反相门（C033 A）的施密特整形电路（门1、门2）中，由于C033A的直流电源直接接在电网中，电机启动等干扰信号就会通过电源干扰施密特电路，使其产生假计数脉冲送出。解决办法是，在图1中再加一个低通滤波器LPF\(_{2}\)。

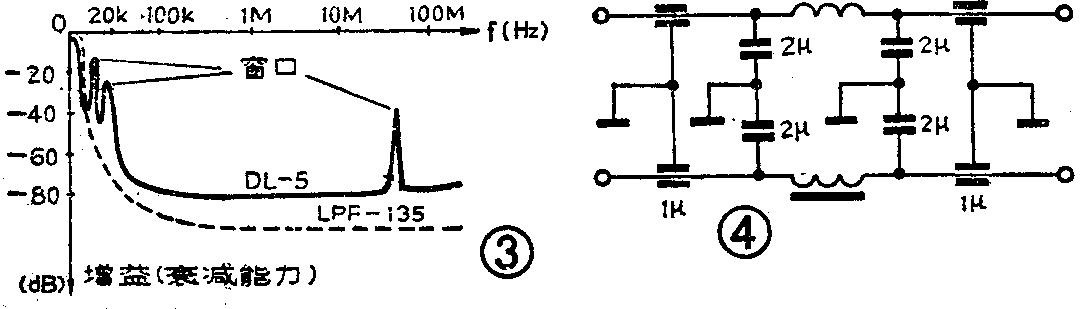

计算机系统敏感的电磁干扰分布在几十kHz～几十MHz范围内，因此，低通滤波器频率特性决定系统的抗干扰能力。图3给出两种滤波器 （DL—5型和LPF—135型）特性的对比。其中DL—5型滤波器在12kHz、17kHz、35MHz、50MHz和150MHz等处存在着干扰信号容易通过的“窗口”，此处衰减只有20～30dB，每逢有电机开关等干扰信号时，计算机仍会出现保护性停机现象。DL—5型滤波器电原理图见图4，它由两个铁心线圈构成滤波电感，由于线圈匝间电容较大；同时大容量纸介电容（卷式）寄生电感较大，对高频干扰的旁路作用不够好，这些都会使高频干扰通过。

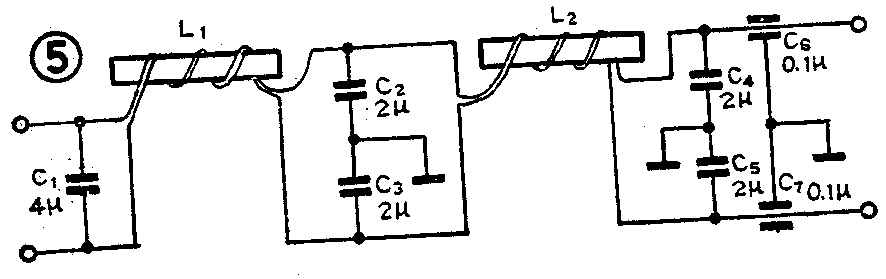

针对DL—5型滤波器上述缺点，我们设计的LPF—135型滤波器特性曲线就比较平坦，见图5，从30kHz到100MHz衰减能力均不低于80dB。LPF—135型滤波器由两级滤波器串联而成，它利用L\(_{1}\)和L2在制作工艺上的差别，将两个单级可能出现的“窗口”错开，消除了由“窗口”漏过干扰的现象。L\(_{1}\)在图6所示的胶木骨架上分11段绕制。每段乱扰27匝，以减小分布电容；绕制时一定要使用双线并绕方法，故要求用绝缘较好的φ0.9（微机可用φ0.4）左右的高强度双丝漆包线或者塑料绝缘线。L2与L\(_{1}\)相似，只是每段绕时减少2匝。L1和L\(_{2}\)绕完后还要经过真空浸漆工艺，然后在骨架内放入φ10×200的镍锌磁棒（即短波磁棒，空心亦可）。最后将L1和L\(_{2}\)相互垂直地固定在胶木板上。使用时，滤波器的地线及金属外壳必须接大地，而不是电源零线。
欲试验低通滤波器的效果，可利用开关手电钻作干扰噪声源，如能按图7用土法制造一个干扰噪声源就更方便了。图7虚线内就是这种噪声源，其中J\(_{o}\)为220V的交流接触器（也可用交流继电器），Jo-1是J\(_{o}\)的常闭接点。当开关K接通时，因常闭接点Jo-1通，J\(_{o}\)的线圈有电流通过而吸合，Jo吸合后J\(_{o}\)-1断开，Jo-1断又导致释J\(_{o}\)放，Jo释放重新使常闭接点J\(_{o}\)-1再次接通，于是，接触器Jo便反复吸合释放，继电器的这种接法俗称为“自振接法”。由于J\(_{o}\)的自振，它的常开接点Jo-2和另一个常闭接点J\(_{o}\)-3也反复通断，使10微法的电容C1和电感L\(_{1}\)（BK—50变压器初级）形成连续火花放电及一连串反向高压脉冲等，通过220V电网对微机系流造成强力干扰。图7中的示波器（最好100兆以上）用于对微机5V直流稳压电源进行观察。先打开噪声源开关K，在未接LPF—135的情况下，从示波器上可以看到，5V电源上叠加有近1.2V的干扰脉冲，其形状如同密密麻麻的茅草；接上LPF—135后，5V电源变得非常干净，说明LPF—135确有效果。
LPF—135的缺点是低频端（10kHz左右）特性不如DL—5型，因此将二者串联使用可以互相弥补，取得更好的效果。（许奇雄）
