使用盒式机时，其数据输出插口与收录机MICPHONE插孔相接。
收录机转录电路作用是通过接口由主机向收录机转送信息，再转录到磁带上，所以收录机可以作为主机的外存贮器。不过转录的信息不是直接的数据，而是在程序控制下，根据所需转录的文件、代码，将其转换为相应的音频方波信号。实现的方法是每转换1位数据“0”或“1”，都在程序控制下访问一次＄C02X，利用＄C02X信号上升沿，使触发器J\(_{13}\)的Q-输出端翻转一次。规定“0”转换后的方波宽度正、负半周各250ns，“1”转换后的方波正、负半周宽度各500ns。只要用转录程序控制访问＄C02X口的时机和次数，满足上述规定，就可重现被转录文件或程序的“0”或“1”代码。

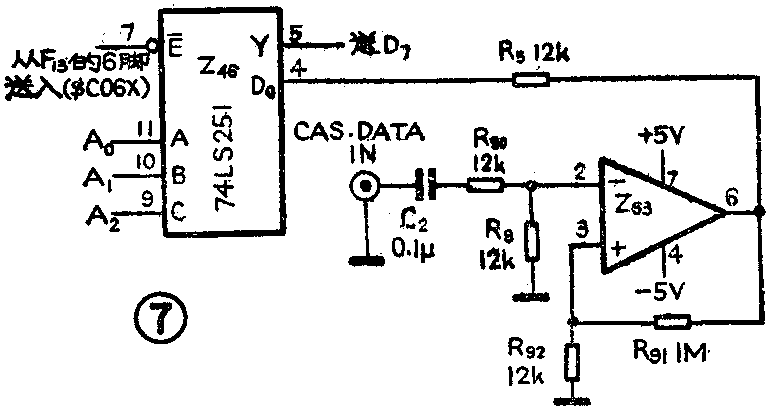

2．收录机输入接口：收录机转存输入接口电路，由盒式磁带数据输入插口（CAS．DATAIN）、耦合器（C\(_{2}\)）和衰减电路（R90、R\(_{8}\)）、运算放大器Z63（741）、限流电阻R5及三态输出数据选择器Z\(_{46}\)74LS251组成。如图7所示。转存接口的作用是收录机向主机调入文件或程序，通过收录机耳机插孔（EARPHONE）输出，将信号送入转存电路，由耦合器C2、R\(_{9}\)0和R8组成的衰减器电路将信号衰减50％，送入运算放大器Z63的反相端Z63的2引腿。运算放大器741接成比较器状态，经R\(_{92}\)接地提供出0伏比较阈值，接入Z63的3引腿，Z\(_{63}\)的6引腿为运算放大器的输出端，经限流电阻R5，送入Z\(_{46}\)的D0端，作为8选一器件的D\(_{0}\)输入信号。通过程序访问＄C060将信号由Z46的Y输出端读入D\(_{7}\)。
现在简要介绍Z\(_{46}\)74LS251八选一输出数据选择器，其引腿定义如图8所示。D0～D\(_{7}\)数据输入端；S片选端；Y三态输出端；A、B、C选择端。系统规定转存接口地址码为＄C060，由图5F13的9脚送来，接入Z\(_{46}\)的7脚片选端。当该地址码选中时为低电平，开启Z46器件工作。＄C06X的最低4位有16种不同的地址码，而Z\(_{46}\)只需8种，因此只需地址A2\(_{1}\)0，即可满足译码要求，故A，B，C分别接地址总线A\(_{0}\)1\(_{2}\)。＄C060的地址码最低3位A2A\(_{1}\) A0要求为000，选中Z\(_{46}\)的4输入端，输出端即把D0输入的信号送入系统数据总线D\(_{7}\)位转送主机。
扬声器接口电路

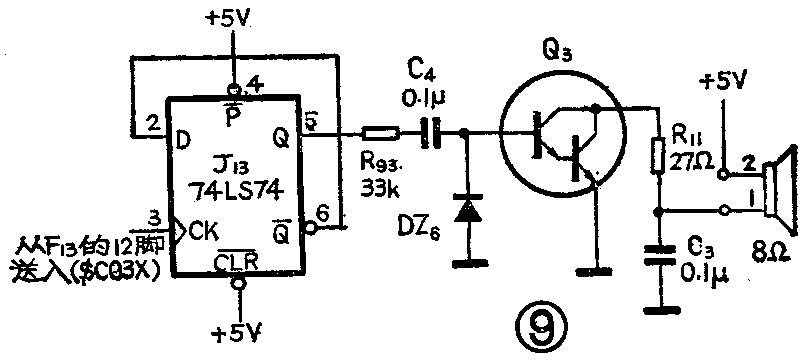

扬声器接口电路由触发器J\(_{13}\)，耦合电路R93、C\(_{4}\)，二极管DZ6，达林顿管Q\(_{3}\)（二级放大器），驱动电阻R11和扬声器组成，如图9所示。
系统规定扬声器接口地址码为＄C03X，由图5F\(_{13}\)的12脚送出，接入J13的触发器时钟端。触发器J\(_{13}\)接成计数状态，J13的6脚反馈接到输入端J\(_{13}\)的D端（2脚）。当＄C03X有效时，利用其上升沿使J13的5脚输出端翻转一次，＄C03X进行两次访问便可产生一个周期的扬声振荡。J\(_{18}\)-5输出的方波，经耦合电路转换成音频频段上的信号送入Q3基极，由Q\(_{3}\)将信号放大通过R11驱动扬声器发声。扬声器发声所需的时钟脉冲周期数，是在程序控制下完成的。
游戏棒接口电路

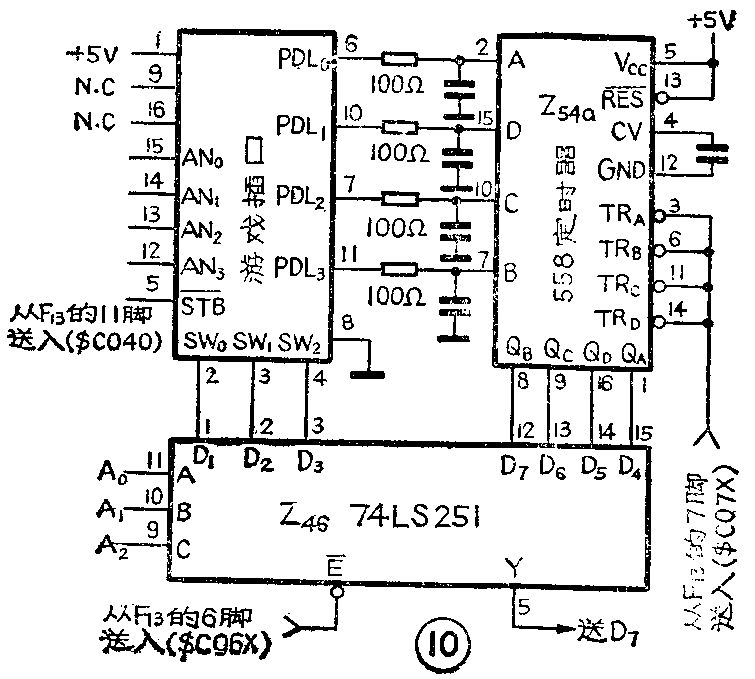

游戏棒接口电路由游戏棒插孔GAMEI／O，定时器Z\(_{54a}\)558和Z46八选一数据选择器组成。电路如图10所示。
游戏棒控制信号，经游戏棒插口进入558定时器四个模拟信号PDL\(_{0}\)～PDL3，送入八选一Z\(_{46}\)器件三个开关量信号SW0～SW\(_{2}\)，Z46的5脚Y输出端接入系统总线D\(_{7}\)位。当主机读取代码大于或等于128时（D7=1），表明输入信号为“1”，若代码小于128（D\(_{7}\)=0），表示输入为“0”。主机通过游戏棒插口向外输出四个指示信号AN0～AN\(_{3}\)和实用脉冲信号STB。四个模拟信号和三个开关信号作为Z46的7个输入端D\(_{7}\)～D1经八选一器件，在＄C06X选通控制下，分别将其中之一，选入数据总线D\(_{7}\)位，转送主机。
输入的开关信号SW\(_{0}\)～SW2地址码分别为＄C061，＄C062，＄C063。模拟信号PDL\(_{0}\)～PDL3是由游戏棒控制产生的，并送入定时器558Z\(_{542}\)器件的输入端A，D， C，B，Z54a将模拟电压信号变成宽度与模拟电压成比例的脉冲信号。CPU利用地址码＄C07X向定时器Z\(_{54a}\)发选通信号，使其清0，而Z54a输出端Q\(_{A}\)～QB为高电平状态，Z\(_{54a}\)开始定时，按PDL0～PDL\(_{3}\)不同模拟电压值，产生相应的宽度脉冲，由QA～Q\(_{B}\)输出，经八选一Z46，选择其中之一送入D\(_{7}\)，CPU通过程序读D7位代码，鉴别其宽度，转换成数字信号。主机输出的指示信号AN\(_{0}\)～AN3的地址码为＄C058～＄C05F，每个信号对应两个地址，偶数地址输出低电平，奇数地址输出高电平，这组信号可接指示灯，继电器等电子设备，完成各种控制作用。实用脉冲输出信号STB的地址码为＄C040，它是一个地址选通脉冲，脉宽为0.5US，可用LDA或STA指令产生。
键盘和接口

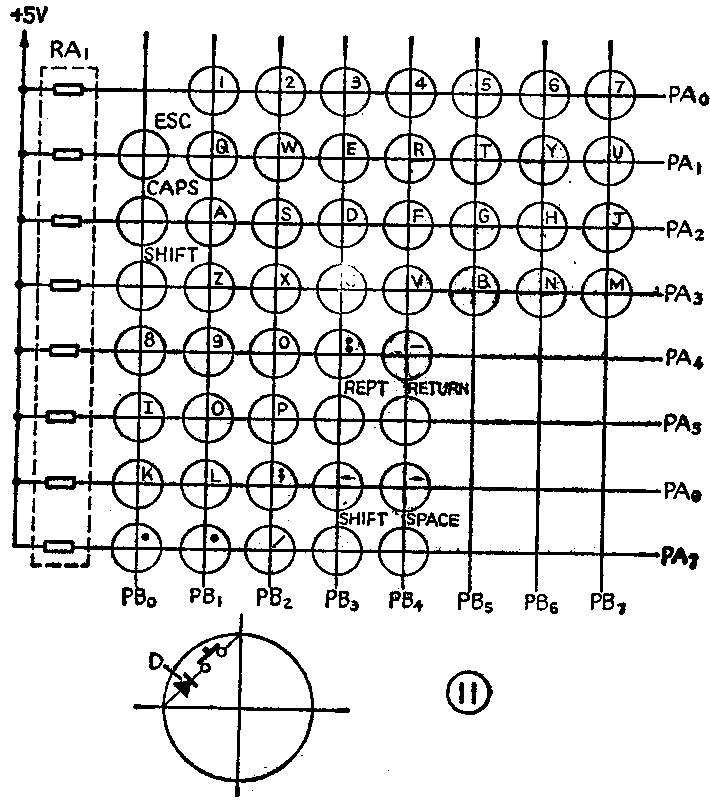

中华学习机键盘和主机做成一体，采用双层结构。“小蜜蜂—1”的键盘有53个键，安排在8×8矩阵上（如图11）。键盘的作用有四：①通过对键盘矩阵的扫描和读入，找出被按下的健，给出按键字符的标准ASCⅡ码（七位二进制）；②在给出一个按键七位ASCⅡ码的同时，发出一个按键标志（键选通）信号，与ASCⅡ码一齐锁存在端口，等候主机读取；③主机读取后，要发一次清除键选通脉冲，键盘应能用此信号清除键选通信号。当再次按键时，又一次建立对应的ASCⅡ码和键选通位。④由于主机复位键安排在键盘上，当按下此键时，应能向主机发出复位信号，并清除主机复位前已产生的键选通信号。

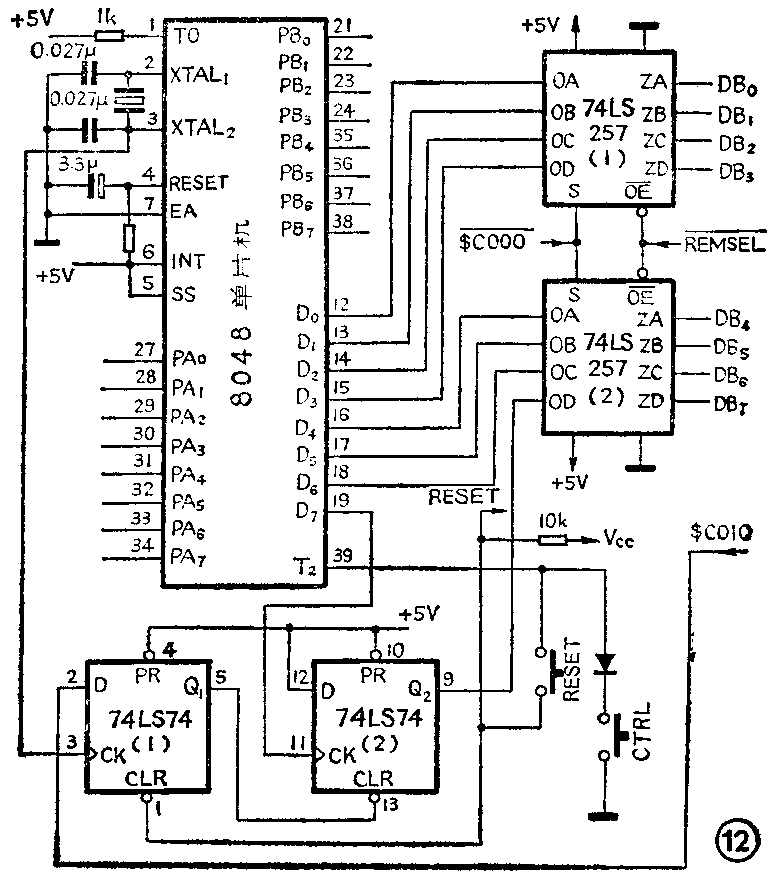

键盘电路由一片单片机芯片8048和一片双D触发器构成。8048内设置了三个八位I／O口，1K字节ROM，64字节RAM，三个测试输入端及内部时钟振荡电路等。键盘电路如图12。8048上电复位后，即进入内部ROM中的工作程序。通过PB\(_{0}\)7对键盘进行输出扫描，周期性地对每一位线发低电平；同时读PA\(_{0}\)7。当有一个键按下时，PA\(_{0}\)7将会有一位读入低电平。通过软件处理，即可确定对应键字符的七位ASCⅡ码，并锁存在D\(_{0}\)～D6端口上，D\(_{7}\)位用来发键选通信号。这八位信息放在主机的键盘接口输入端，让主机查询读入。在按键通路中串入二极管D（见图11）可防止双键按下时，短路PB0\(_{7}\)输出端造成逻辑竞争而损坏端口内驱动电路。图11中，接到+5V电源上的8个上拉电阻可防止输入线被干扰造成错误的按键判定。
当程序判定一个键被按下时，8048在D\(_{0}\)～D6锁存对应字符ASCⅡ码，同时在D\(_{7}\)位发一正脉冲，此脉冲进入D触发器74LS74（2）的时钟端，由于此时该触发器清除端CLR为“1”，不复位，时钟将把D端的高电平带到Q2端（并锁存）。Q\(_{2}\)与D0—D\(_{6}\)位一齐接入主机的键盘输入接口——主机板上的二片四2选1开关74LS257。Q2对应系统数据总线DB\(_{7}\)，主机通过系统软件的读＄C000命令产生一个负脉冲，这个脉冲在RAMSEL-有效时把D0～D\(_{4}\)、Q2与总线DB\(_{0}\)7挂通，从而主机将ASCⅡ码和键选通信号读入CPU。通过软件查询键选通位是否为1，可知有无发生新按键。如是一新按键，则保留ASCⅡ码，执行相应的操作。并对＄C010地址发一读（或写）命令，由地址译码器在CPU周期产生一负脉冲，此脉冲接在D触发器74LS74（1）的D端。由于这个触发器的时钟来自8048内时钟，频率相当高，保证能在D端负脉冲有效期间将它搬到Q\(_{1}\)端应Q1=0，使（2）触发器CLR=0，从而复位，使Q\(_{2}\)=0，实现了清除键选通的目的。当然，触发器（1）的Q1=0的状态将随读写＄C010指令结束而消失，因为＄ C010在不访问此地址时，译码输出为1。于是，触发器（2）的复位状态也将消失，通过D\(_{7}\)位发一脉冲又可建立新的键选通信号了。
当键CONTROL和RESET同时按下时，一个低电平送到主机作为复位信号。当CONTROL键与其它键同时按下时，由于CONTROL键连至8048一个测试输入端T\(_{2}\)，通过软件跳转产生不同的字符定义——因而是不同的ASCⅡ码。
键盘与主机用扁平电缆和插接件进行连接。（待续）(乌振声 项长顺)
