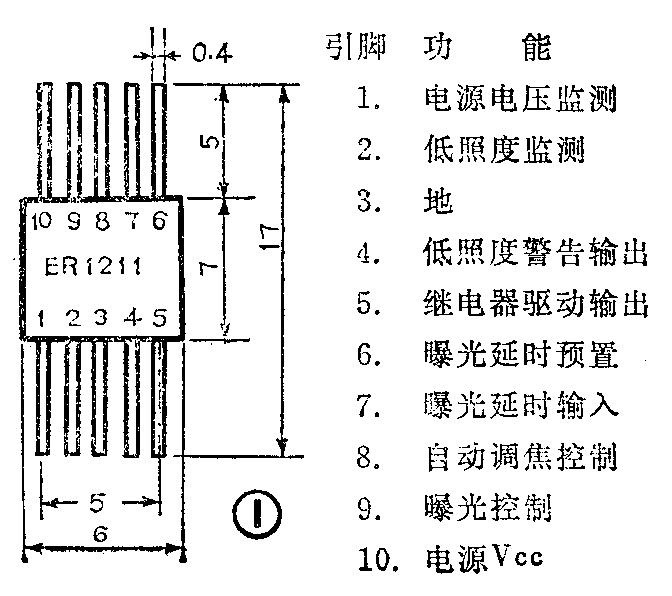

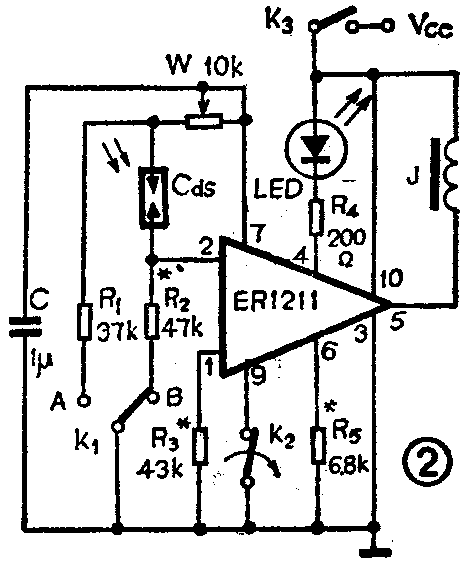

近几年，市场上出现了许多种国产35毫米自动曝光式“傻瓜”照相机。这类相机一般都采用了电子中心快门。拍摄时，先由测光系统测出被摄环境的EV值（曝光值），然后靠电路控制快门的曝光时间或自动实现光圈、速度的最佳组合。本文向大家介绍一种在这类相机中应用最多的自动曝光控制专用集成电路ER1211（日本产品型号为M1211）。这是一种扁平封装式集成电路，它的引脚排列及功能见图1，应用电路见图2，电路的工作原理如下：
快门按钮与电源开关K\(_{3}\)联动。拍摄前先上紧快门，然后轻按快门按钮，使K3动作接通电源，电容C被充电至V\(_{CC}\)，IC的5脚输出为低电平，继电器J吸合，快门处于动作准备状态。继续按下快门，则快门的机械脱扣释放，打开快门叶片，曝光开始。与此同时，机械脱扣的动作又使控制开关K2关断，电容C经电位器W、硫化镉光敏电阻CdS与电阻R\(_{2}\)放电。当IC的7脚电位逐渐下降到低于曝光延时预置（6脚）的电位时，5脚输出转为高电平，继电器J释放，快门叶片闭合，曝光结束。曝光时间的长短取决于光敏电阻CdS的阻值。被摄环境的EV值低，CdS阻值大，曝光时间就长，反之则短。
当轻按快门按钮使快门处于动作准备状态后，如果被摄环境的光照度低于极限值（V\(_{2}\)≤V6－0.2V），则IC的4脚输出也为低电平，低照度警告灯LED点亮，指示使用者应打开闪光灯。当打开闪光灯后，与闪光灯开关联动的选择开关K\(_{1}\)被接到A位置，光敏电阻Cds不接入放电回路，放电时间即曝光时间固定。被摄对象与相机之间的距离同光圈成直接对应关系。
电路中W为胶片感光度（ISO值）调节电位器。
ER1211还设有电源电压监测功能。电路的额定工作电压为3V，当V\(_{CC}\)≥2.1V时，电路仍能正常工作，曝光延时误差不大于±5％，而当VCC下降至1.7V以下时，IC停止工作，继电器J不动作，机械执行机构被锁住，快门按钮无法按下。但是也应注意，有些相机不一定具备这种功能，按下快门后，机械脱扣照样动作，只是由于继电器不动作，因而快门叶片不打开。这种相机在使用中要时常注意LED是否点亮。如果被摄环境光照度很低而LED仍不点亮，则必须更换电池了。(任旭)
