本扩音机每个声道由三个功率放大器组成。功放电路由集成电路TDA2030A承担，具有装置简单，勿需调整的特点。电子分频电路能够消除一般功率分频系统造成的功耗大、相移严重、分频点不准等缺点。放音效果比较理想。

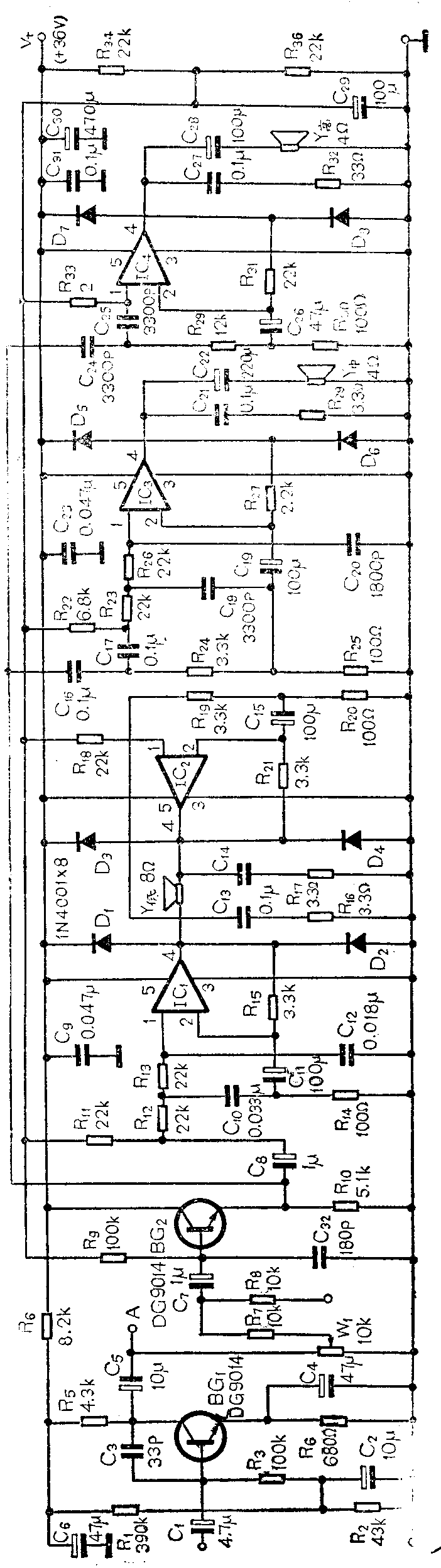

本机电路加附图所示。电路中只画出了一个声道，另外一个声道与画出的电路完全相同。为了适应弱信号输入，电路中设置了电压放大级，由BG\(_{1}\)担任。如果输入信号较强（如从收录机耳机插孔来的信号），可以直接从电路中A点输入信号。BG2是射级跟随器，用于消除前后级信号的互相影响。IC\(_{1}\)、IC2组成典型的BTL功放电路。用来担任低频段（300Hz以下）信号的功率放大。R\(_{12}\)、R13、R\(_{14}\)及C10、C\(_{11}\)、C12组成低通滤波器，改变它们的数值即可改变分频点，本电路第一分频点为300Hz。第二分频点为3000Hz，300Hz～3000Hz的中频段信号由IC\(_{3}\)完成功率放大，C17～Q\(_{2}\)0及R22～R\(_{26}\)组成300Hz～3000Hz的带通滤波器，IC3在电路中接成典型的OTL电路。3000Hz以上的高频段信号由IC\(_{4}\)组成的典型的OTL电路完成功率放大。C24～Q\(_{26}\)和R29～R\(_{33}\)等组成高通滤波器。
为取得较好的放音效果。每个声道应使用独立电源供电，电路中变压器用率应大于50W。二极管选用整流电流大于2A，耐压大于50V的整流二极管。
本电路在+12V～＋36V电压下均可正常工作，电压低时输出功率小。但不可为加大输出功率而提高输出电压以免损坏集成电路。
本电路主要性能如下：输出功率（RMS），低频段≥36W（R\(_{L}\)8Ω）；电频段≥18W，（RL8Ω），高频段≥18W（R\(_{L}\)8Ω）。分频点3加Hz、3000Hz，每信频程12dB；谐波失真≤0.05％。如用本机组装成立体声扩音机、应按本电路制做二台扩音机。(安阳)
