三洋83P机芯采用M－μ两集成块电路，具有电路简单，省功耗等优点，因此，被国内一些厂家引进生产。下面介绍一下该机的四例常见故障。
1．故障现象：合上电源开关，保险丝就断。

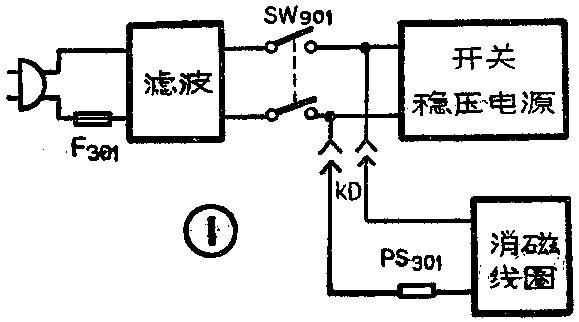

分析：插上电源插头，保险丝不断，合上电源开关，保险丝就断，表明电源开关前的滤波元件正常（见图1），故障在电源开关之后的电路中。
检修：（1）断开电源，用万用表欧姆档检查开关稳压电路中容易短路的元件，如：整流二极管D\(_{3}\)01～D304，电容C\(_{3}\)02～C305，滤波电容C\(_{31}\)0和开关管Q311等，经检查没发现有短路故障。（2）检查消磁回路：拔下KD插头测消磁回路的总电阻为17Ω。正常时消磁线圈的电阻为17Ω左右，热敏电阻PS\(_{3}\)01（M271）应为18Ω（250V～），由此可判定是热敏电阻PS301短路。为了进一步验证，可用万用表测量热敏电阻两端的电阻。因手头无原型号的热敏电阻，换一个型号为180G5416（17Ω）的热敏电阻，故障排除。
2．故障现象：有伴音但比正常时声小，无光栅，调亮度、对比度无效。
分析：有声音，说明开关稳压电源工作正常，无光栅，说明问题出在行扫描电路中。该机的行扫描电路见图2。来自前级的全电视信号进入视频缓衡器Q\(_{4}\)03，由射极输出后分为两路，一路通过C202接到IC\(_{2}\)01的，进入内部的对比度电路；另一路经R416、C\(_{416}\)、R415、C\(_{414}\)进行幅度分离，然后接IC201的，即进入内部的频率分离电路，以便分离出行、场同步信号，再借助于陶瓷晶体X\(_{4}\)01及R406、R\(_{4}\)07、C407、C\(_{4}\)08组成的压控振荡电路，产生500Hz的振荡信号，经IC201内部的分频和锁相，从IC\(_{2}\)01的输出行扫描信号。送出的行扫描信号从Q430、再经行推动变压器T\(_{45}\)0去推动行输出管Q431，最后将行扫描电流加至行偏转线圈。另外，由行输出变压器产生的高、中、低压给显象管提供电压。以上这些电路中，只要一部分出现故障就没有光栅。检修时，关键就是看IC\(_{2}\)01的有无行扫描信号输出，如果有信号，说明问题在行输出电路，如果没有信号输出，则说明问题出在行扫描信号形成电路中。
检修：（1）先观察IC\(_{2}\)01的有无行扫描信号输出，有条件可用示波器观察，无示波器，可用电位法判别，测量IC201的对地电压，正常时为0.5V，现测出只有0.6V，说明行扫描信号部分有问题。（2）再测IC\(_{2}\)01输入端的电压，正常时为8.4V，现测出只有4、3V，说明IC201块没有坏，问题出在IC\(_{2}\)01之前的输入电路内。（3）测量视频缓衡器管Q403各脚的电压。基极为2V，发射极为2.6V，集电极为0V，各极电压都正常，说明故障在Q\(_{4}\)03到IC201之间的电路中，这部电路只有R\(_{416}\)、C416、R\(_{415}\)这三个元件，经检查发现是电解电容器C416短路，换上新的电容器后，故障排除。
3．故障现象：有声有图，但图象颜色不稳定，一会是黑白色，兼有一闪一闪的红绿干扰条，一会又全红或全绿。

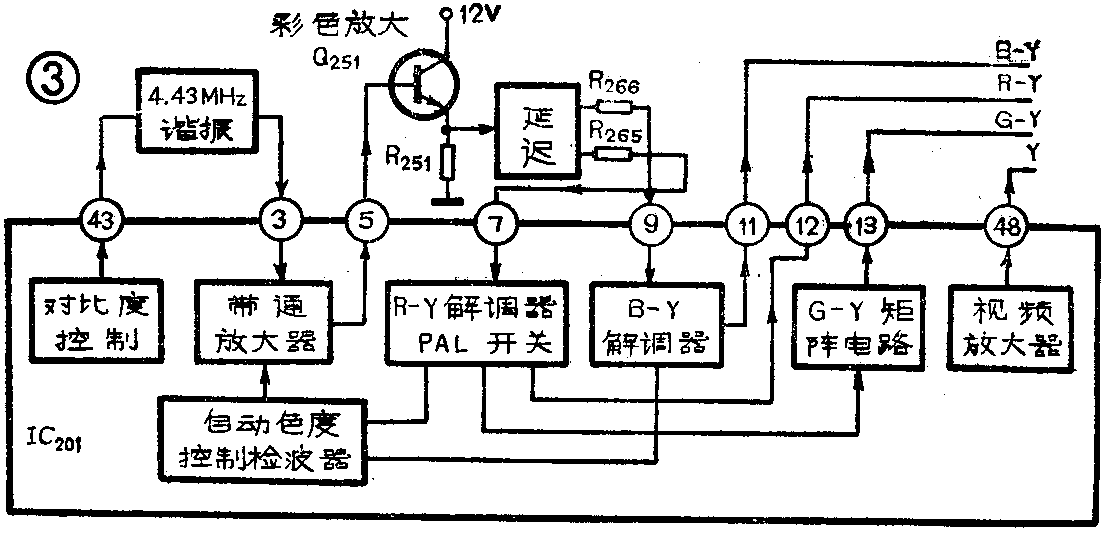

分析：有图象只是颜色不稳定，问题可能出在色通道中。该机的这部分电路如图3所示，由IC\(_{2}\)01输出的全电视信号经C251、C\(_{252}\)、R251、L\(_{251}\)组成的4.43MHz的谐振回路，选出色度信号，再进入IC201的③脚，通过集成块内部的选通放大器放大后从⑤脚输出，送到彩色放大管Q\(_{251}\)，由发射极输出后再经过延迟线L261后分成B－Y和R－Y两个色差信号分别注入IC\(_{2}\)01的⑨脚和⑦脚，在集成块内部进行同步解调、混合矩阵之后，再分别经、、脚输出三个色差信号B-Y、R-Y和G-Y，这三个色差信号和送出的Y信号一起送至视放输出级，驱动彩色显象管。从以上信号流程得知，图象出现色不稳定，故障可能在彩色放大及延迟线等电路中，考虑到图象中只闪出红绿两色，缺蓝色，应重点怀疑IC201⑨脚的注入电路。
检修：（1）测量IC\(_{2}\)01的⑦脚和⑨脚的电压均为4V，工作正常。（2）检查IC201⑨脚的注入电路，用镊子夹愰⑨脚引线和R\(_{266}\)的引线，发现R266的一端有虚焊，将此端焊牢后，彩色便恢复正常。
4．故障现象：伴音正常，荧光屏呈蓝色，有发虚的浅白色回扫线，无图象，亮度、对比度及色度均失调。
分析：该机出现的现象是明显的偏色故障。这种故障最常见的原因是视放管击穿短路或是显象管内阴极和灯丝相碰（蓝色阴极和灯丝相碰），其次是IC\(_{2}\)01损坏。
检修：（1）测量集成块IC\(_{2}\)01输出色差信号，测得脚为7V，脚为6.9V，脚为7V，这三脚的电压基本正常，说明集成块IC201没有问题。（2）测量三个视放管的集电极电压，测得红管为172V，绿管为166V，蓝管为14.1V。蓝管的集电极电压偏低。（3）停电拔下显象管尾座板（JU\(_{0}\)004），再通电测量蓝视放管的集电极电压，结果仍只有十几伏，说明蓝视放管的ec极间击穿短路。原视放管的型号是C2802，系集成块式封装，国内少见，笔者用3DA87D（BVceo≥250V，P\(_{CM}\)=1W，fT≥100MHz）代换，代换后适当调整VR\(_{6}\)01和VR602即可正常收看。（李蒙）
