因雷击而损坏的电视机，其故障是比较复杂和无规则的。雷电在泄放的瞬间具有很大的能量，当进入电视机后，雷电的瞬间脉冲电压在击穿集成块、晶体管等元件的同时，还与其他部位及地线构成回路，形成巨大的短路电流，将印刷电路板、保险管及电感线圈等元件烧裂、烧焦。由于电视机的型号、收看环境及雷击的强弱是不相同的，并且雷电进入电视机的走向是无规则的，使电视机损坏的程度也不相同，因此，给维修人员带来了很大的困难，有时竟感到无从下手。根据维修经验，雷电进入电视机的途径有两条：一是从电源引线进入；二是从接收天线进入。本文从这两个方面入手，以日立牌CTP—236D型彩电（日立NP—8C机芯，对应的国产彩电是金星牌、福日牌和环宇牌）为例，分析因雷击而损坏的电视机的检修方法。
雷电从电源线进入

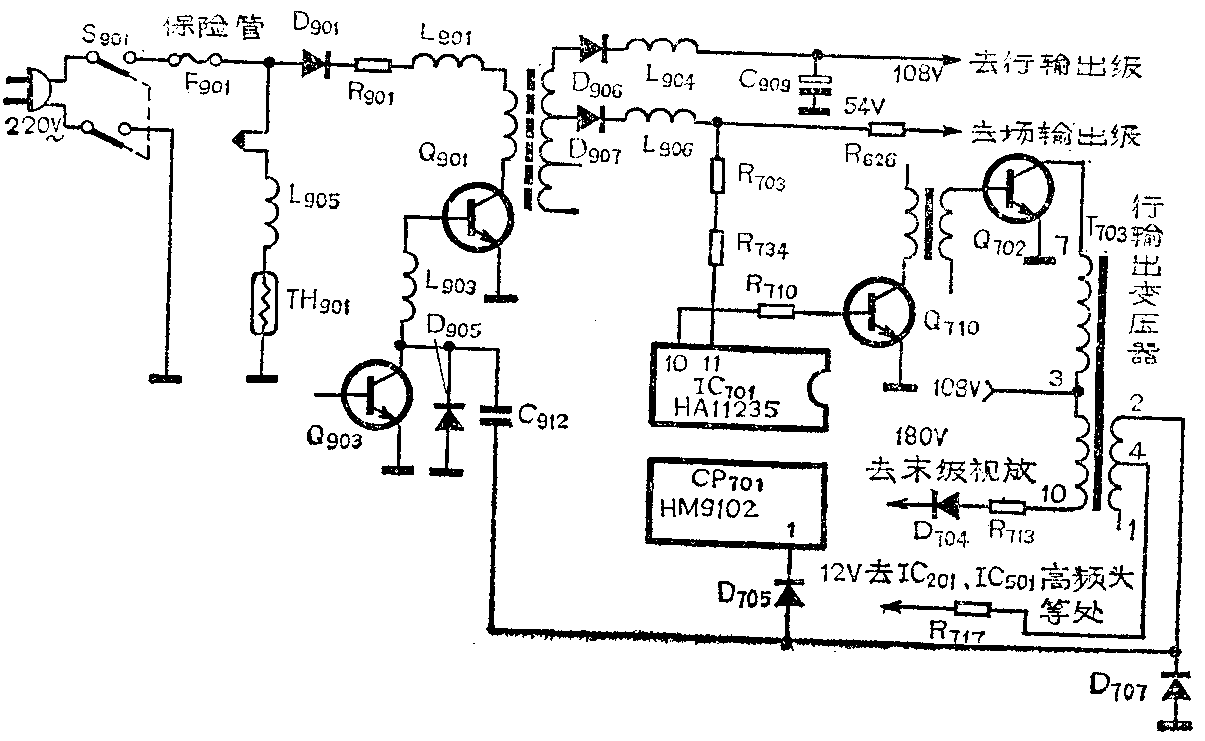

雷电从电源线进入电视机后，首先经过的是电源电路，电源部分的印刷电路板的地线经常被击断，有时甚至连印刷板上的铜皮都烧化了，因此，在检修这部分电路时，应先仔细查看印刷板有无损坏。若有烧断之处，必须擦拭干净，再用粗导线连接，以免在此形成电阻或短路。另外，还可顺便看看高频头和行扫描等部位是否也有类似的损坏。下一步是用电阻法检查，日立CTP—236D彩电的电源电路如附图所示，因为该电源是受行频控制的开关型稳压电源，电源与行输出部分互相牵连，所以在测量时要考虑到相互间的影响。先用万用表的R×1档在路测量有关易损元件，如：整流二极管D\(_{9}\)01，如果D901击穿，可用1.5A、500V的整流管代替。然后用R×1档测电源调整管Q\(_{9}\)01集电极对地的正反向电阻，若正反向电阻近似于零，说明电源部分有短路现象，这种情况一般是Q901、D\(_{9}\)05击穿。若两次测量结果不等（大约8～5kΩ，500型表），说明电源部分没有硬故障。用同样方法检查行输出管Q702的集电极对地电阻，如果也没有短路现象，就可以进行加电检查。如果加电后，保险管立即熔断，有可能是热敏电阻TH\(_{9}\)01被击坏，判断的方法是将消磁线圈L905拔下，看是否还烧保险管，如果不烧，说明热敏电阻被雷击坏，也可以直接将热敏电阻焊下，量其阻值，正常时在40Ω左右，若阻值很小，即为损坏，但有时，并不是彻底损坏，放置两、三天后，又自然恢复正常。如果加电以后，保险管不熔断，可能会出现以下三种情况。第一种情况：只有“吱吱”的叫声，但无光栅、无噪声。这说明电源部分基本正常，已经起振，但没有按行频的频率振荡，这时Q\(_{9}\)01的集电极电压可达300V（应为250V），并且输出端的108V和54V直流输出电压也略高，因为此时行振荡级或行输出级没有正常工作，没有行频脉冲去同步电源振荡频率，使电源按自身频率振荡，处于空载状态。出现这种故障，大多是行、场扫描集成电路IC701（HA11235）被雷电击坏，若集成电路没有损坏，应检查行推动管Q\(_{7}\)01、厚膜组件CP701及二极管D\(_{7}\)07等是否损坏。第二种情况：有“沙沙”的噪声，无光栅无伴音。这说明电源、行振荡、行输出等部分均正常，应测量行输出变压器T703供给通道、解码、高频头的直流12V是否正常，若有12V电压，则是中放集成电路IC\(_{2}\)01（HA1125）被击坏或高频头被击坏。若没有直流12V电压，有可能是12V供电保险电阻R717（1Ω）烧断，这时可用0.5A保险丝串一个1Ω的普通电阻代替。第三种情况：在加电的瞬间，有“噗”的一声，然后什么声音也没有。这种现象说明电源没有工作，应测量一下Q\(_{9}\)01的集电极电压，若在300V左右（应为250V），说明Q901没有工作在开关状态，看Q\(_{9}\)01是否开路。若此电压很低，并且Q901严重发热，则可能是电源输出端有短路现象，通常损坏最多的是激励管Q\(_{9}\)03（2SC2060），个别时候108V直流输出滤波电容C909（220μ／160V）也被击穿。2SC2060损坏后，可用3DG12代替。
另外，从故障现象也可判断故障范围，如：无光栅，应重点检查解码集成电路IC\(_{5}\)01（TA7193）是否被击坏。无图象出现满幅回扫线，多是末级机放供电保险电阻R713（2.2Ω）烧断，这时可用0.5A保险丝串一只2.2Ω的普通电阻代替。无场扫描，应检查场输出级54V供电保险电阻R\(_{626}\)是否烧断。
有时雷电还将使显象管内的金属栅网磁化，造成色纯不良，这时不可轻易调整色纯磁片，而要用消磁器来消磁或每隔两分钟开关机一次，重复进行几次或几十次，即可消除色纯不良。
雷电从天线进入
雷电从天线进入电视机后，首先经过的是天线输入电感，这个电感位于高频头外铁罩内的印刷电路板上，由于很细很薄，又位于雷电的必经之路上，所以极易击断，严重时甚至将电路板烧焦。如果出现杂波大的现象时，先检查这个电感是否正常，若这个电感正常，主要检查高频头，一般是高频头内高放级的双栅极场效应管Q\(_{141}\)（3SK60）被击穿，此管损坏后，如果找不到原型号管，可用国产管3DG56B代替。代换时，3DG56B的发射极对应于3SK60的源极，基极对应栅极、集电极对应漏极，再适当调整有关的电阻阻值即可。除了损坏高频头外，有时中放集成电路IC201也被损坏，但损坏的程度较轻，一般是集成电路内部的AGC电路损坏。
由于雷电的走向是不规则的，并且在雷电泄放后仍存有残余电压，因此，当雷电进入天线后，也有可能对电源电路或其他电路造成损失。
注意事项：在检修时，主要采用直观检查和电阻测量检查，不要急于加电，在需要加电检查时，应采用开路法，分段检修，以免人为扩大故障。（陈克军）
