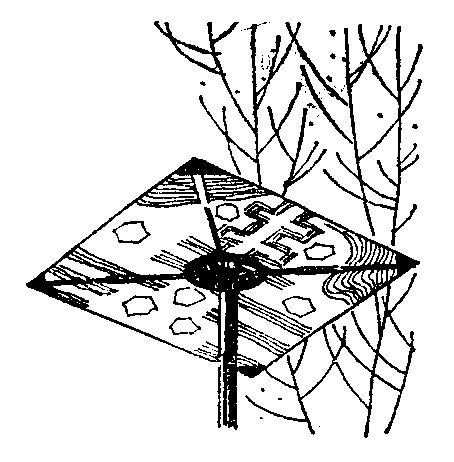

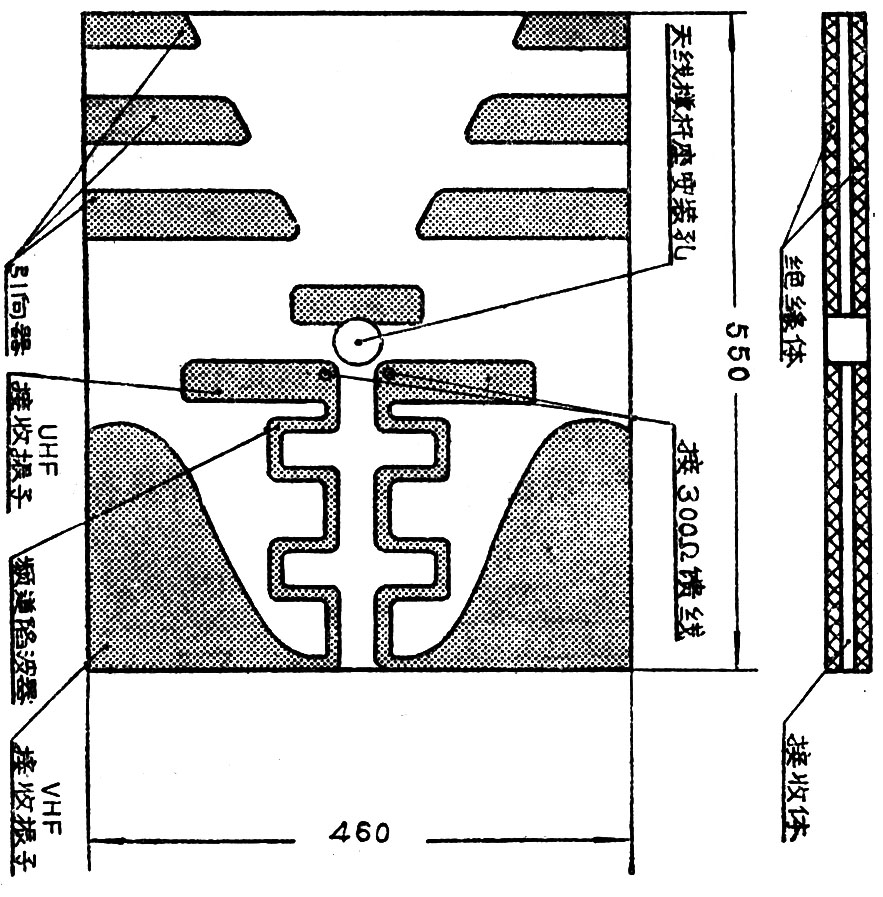

一般电视接收天线基本上是用各种金属管或金属板料制成，金属容易锈蚀和表面氧化，使天线的接收增益随着时间的增加而递减。用一副天线收看不同频道的电视节目时一致性较差。室外天线由于自身较重而架设不便。为了克服一般天线这些缺点，笔者设计试制一种U—2B超薄型电视接收天线，其外形如题头所示，而结构平面图如附图所示。
该天线由上下绝缘层（聚乙烯塑料薄膜）和中间接收体组成。接收体由VHF接收振子、UHF接收振子、频道陷波器和引向器构成，由一定厚度的金属箔或金属膜做成，以一定形状排列且夹在两层绝缘体之间。频道陷波器的作用是有效地分隔VHF和UHF频段的信号，使它们之间不相互干扰。接收VHF信号时，由于频率较低使陷波器呈现很低的阻抗，VHF接收振子收到信号顺利通过陷波器从300Ω馈线输出到电视机去。接收UHF信号时，由于频率较高使陷波器呈现很高阻抗，UHF接收振子收到的信号无法通过陷波器加到VHF接收振子上，则信号就直接由300Ω馈线输出加到电视机去。这时VHF接收振子成了UHF接收振子的反射器，增强了UHF信号而克服UHF段电视信号传播衰减大的缺点。该天线的引向器也与一般天线不同，首次采用分裂式三角排列天线引向器，增加了天线接收增益。该天线的方向性不太强，这样有利于在同一地点接收不同方向电视信号的特殊要求。
该天线为国家专利产品，专利号85203880。它并作为优秀项目参加第二届全国发明展览会，在1986年京沪两地电视台、科技报和专利事务所联合举办的“星火杯”创造发明竞赛中获奖。现将U—2B超薄型电视接收天线的主要技术特点作一介绍。

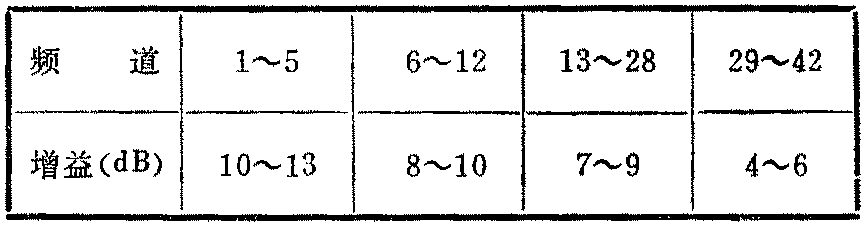

1．灵敏度高：超薄型天线对电视信号有最大感应面，比一般金属管天线的投影截面大3倍左右。经测试比金属管式天线增益大2～3倍，各频段天线增益如表所示。明显地改善了电视机的收视效果。
2.抗干扰性强：该天线经过设计和多次实验，采用一定厚度的金属箔使天线具有频率滤波器的作用，对40MHz以上的电视信号有效接收，而对40MHz以下的信号有一定的衰减作用，频率越低衰减越大。一些外来干扰信号，如汽车、电动机、日光灯以及家用电器等引起的干扰信号频谱很宽，但能量多集中在10MHz以下，因此它具有较强的抗干扰性。
3．防雷击：雷击对电视机的破坏，大多数不是雷电直接击中天线而造成的，而是在雷击区范围内雷电强电场，在天线上感应一定的电势造成对电视机的破坏。通常只要在天线上感应出100伏以上电压，就会损坏电视机的高频头。而该天线采用了双层绝缘封闭式结构，可承受瞬时3000伏以上的高压，因此它能较有效地防止因雷击而对电视机的破坏。
4．体积小重量轻：该天线的平面尺寸如图所示。除接收体积很薄的金属箔外，基本上是塑料构件，因此不但体积小而且又很轻，室内外均可安装，安装也十分方便。
5．寿命长：因采用绝缘封闭式结构，所以金属接收体不受大气、雨水和阳光等大自然污染的腐蚀，也不易产生表面氧化。因此使用寿命大大加长。
U－2B超薄型电视接收天线由上海铁路局测量仪器综合厂（上海市逸仙路190号）生产。为了满足广大用户的需要，本厂组织邮购业务。按出厂优惠供应：每付16.20元，邮费2.00元。批发：10付以上每付16元；300付以上每付15.80元；1000付以上每付15.60元，运费实计，款到发货，代办托运，欢迎来人来函洽谈。银行账号：上海宝山江湾营业所2547027，联系人孙兴森。（杨友林）
