该仪器可以测量30dB至123dB范围内声音的大小以及10Hz至100kHz内的声音的频率。因而可以用来测量多种电声产品的频响、信噪比、带速误差等几项重要指标，若和其它外部元件适当连接可构成交流毫伏计、信号源、电话监听器、电网频率监测仪等。
电路原理

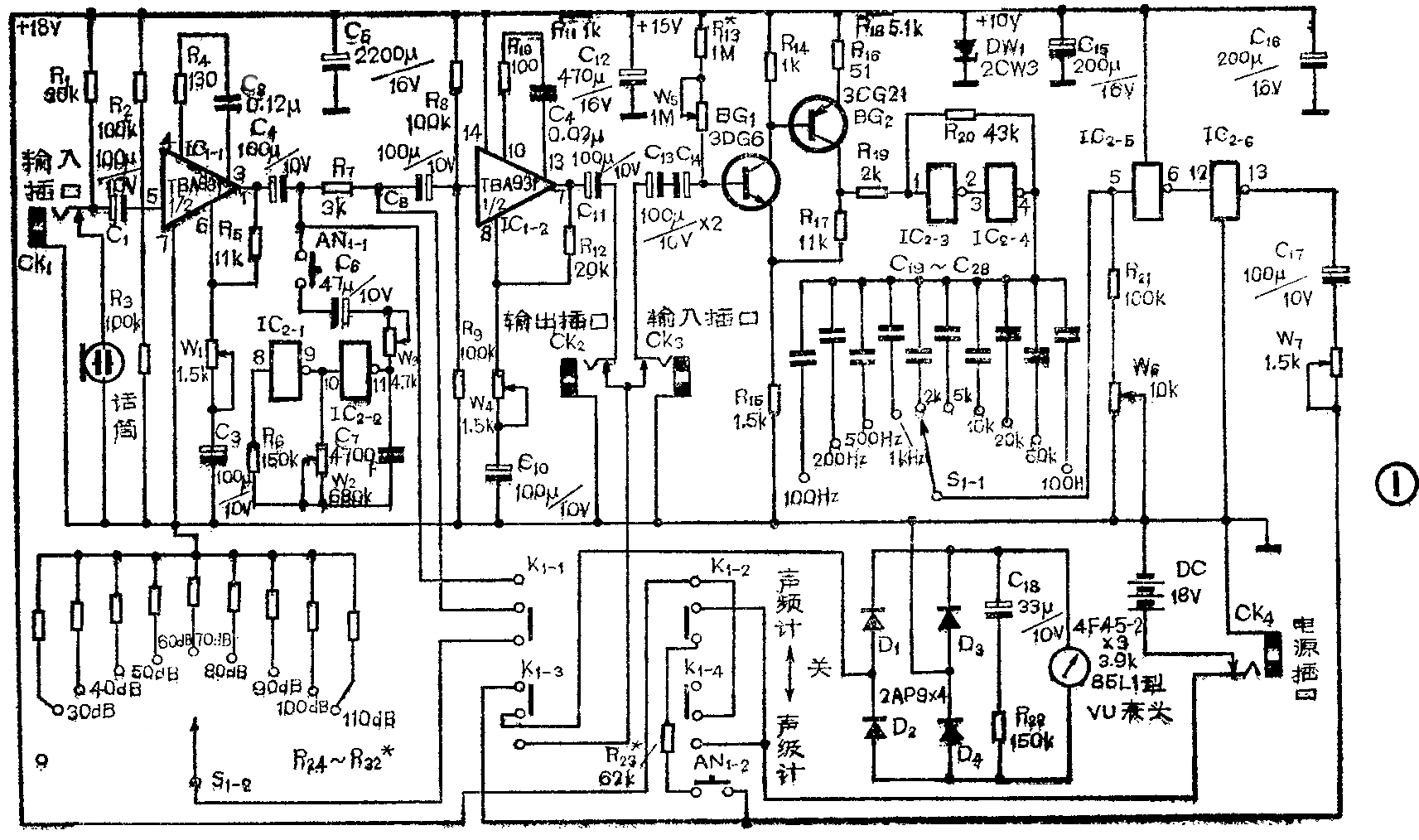

本仪器电路见图1，它由两级放大器、衰减器、频率计及指示电路、自校电路等几部分组成。外界声波被驻极体电容传声器转换成相应的电信号，从插口CK\(_{1}\)输入，由IC1－1放大后送至衰减器，衰减器由R\(_{7}\)、R24～R\(_{32}\)和S1-2组成，通过S\(_{1}\)调节衰减量，完成对声级量程的选择。经衰减的信号再经IC1-2放大。此时若K\(_{1}\)处于“声级计”位置，经IC1-2放大后的信号就被直接送至指示电路，表针指示值就是所测声音的声级数。D\(_{1}\)～D4构成桥式整流电路，R\(_{22}\)、C18是积分电路，用来控制表头的响应时间。当K1处于“声频计”位置时，IC\(_{1}\)-2放大后的信号经C13、C\(_{14}\)耦合至BG1的基极，BG\(_{1}\)、BG2等构成高输入阻抗的电压负反馈放大器，电压放大约为10倍。R\(_{19}\)、R20、IC\(_{2}\)-3、IC2-4构成施密特触发器，将输入信号整形成方波信号。C\(_{19}\)～C28中的一个电容和R\(_{21}\)、W6构成微分电路，被测信号频率越低，则微分电路时间常数越小。由S\(_{1}\)-1控制，选择频率量程。R21和W\(_{6}\)两端的尖脉冲由IC2-5IC\(_{2}\)-6两个门整形成宽度约为150μS的正脉冲，经W7送至指示电路，此时表头所指示值即是所测声音的频率。IC\(_{2}\)-1、IC2-2、R\(_{6}\)、W2、C\(_{7}\)、W3、C\(_{6}\)共同构成了振荡器，该振荡信号供本仪器自校使用，并可在CK2输出大于1V的500Hz信号。
元件选择
图1中IC\(_{1}\)采用专用集成块TBA931—3，若买不到，可用两支其它型号的集成运放块代替，要求噪声低，外部电路及元件数值要作相应的变动。BG1、BG\(_{2}\)选用β≥70的即可。DW1击穿电压约为10V。S1为双刀十掷开关。AN为双刀按钮。表头为85L1型VU表头，满度电流为500μA，内阻约3.9kΩ。表盘可自己绘制，见图2。CK\(_{1}\)～CK4均为φ3.5mm的插座。K\(_{1}\)为扳键开关。电源用3节6V叠层电池串联。
调试
按图1将电路连接好后，检查无误即可加电调试。将K\(_{1}\)扳到“声频计”位置，用万用表直流25V档测量IC2-4的4脚对地电压，同时调整W\(_{5}\)，可发现该电压从0V跳至10V或从10V跳至0V，将W5调至跳变临界点，此时触发灵敏度最高。在CK\(_{3}\)接上一个标准信号发生器，调整C19～C\(_{28}\)、W6和W\(_{7}\)，使各档指示值均与标准信号发生器输出信号频率相同。若能用标准频率计校准则更好。再将K1扳到“声级计”位置，将本仪器的传声器和标准声级计的传声器放在一起，同时测量一组声级不同的粉红噪声（单音也可），调整R\(_{24}\)～R32和W\(_{1}\)、W4，使各档测量数据均和标准声级计测量的数据基本一致。为使自校信号的幅度适当，需把S\(_{1}\)调至60dB档，按下AN，调整W3使指针指在“校准”位置为使自校信号的频率适当，需再把K\(_{1}\)扳到“声频计”位置，S1扳到1kHz档，按下AN，调整W\(_{2}\)，使指针指在“校准”位置即可。
使用
将K\(_{1}\)扳到“关”的位置，按下AN可检查本机电池电压是否充足。再将K1扳到“声频计”位置，将S\(_{1}\)扳到60dB档，按下AN片刻后，调整W4使指针位于“校准”位置，放开AN，将S\(_{1}\)调至适当位置即可测量声音的大小。
将K\(_{1}\)扳到“声频计”位置，将S1扳到1kHz档，按下AN片刻，调整W\(_{6}\)使指针指于“校准”位置，松开AN，把S1调到适当位置即可测量声音的频率。若测交流信号频率时，将被测信号从CK\(_{1}\)（1mv）或Ck3（1V）输入。 (王万江)
