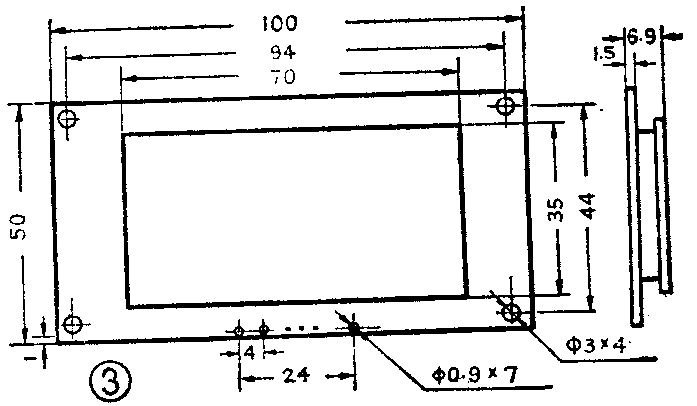

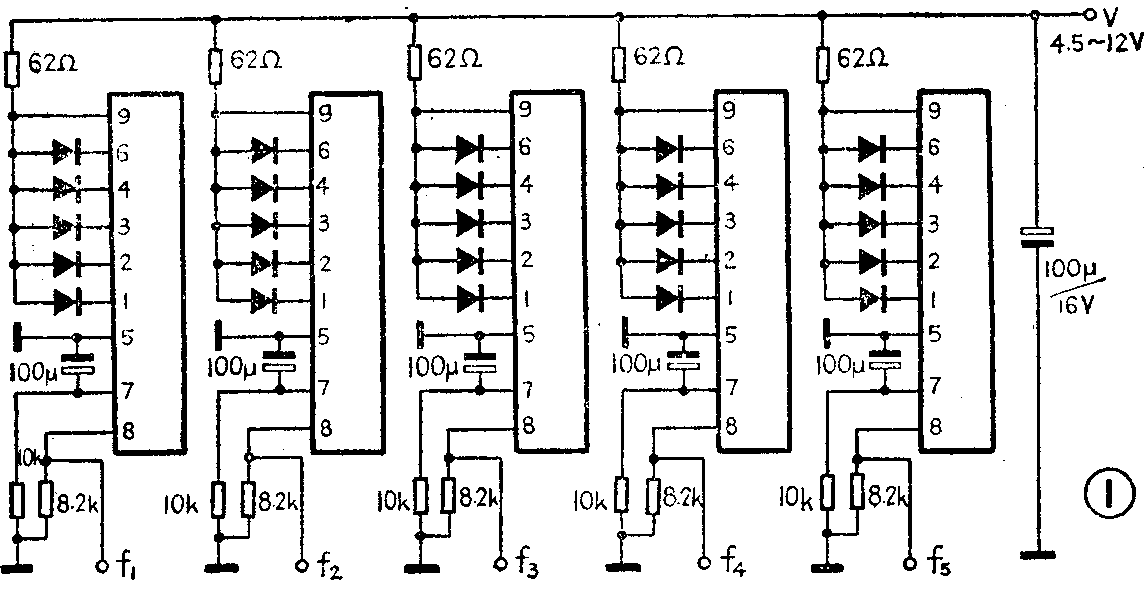

目前，在较高档的收录机，组合式家庭音乐中心等音响设备上，配合五段或十段音调均衡器。设置实时音频频谱显示，已成为新的潮流，其显示屏大多采用阵列式LED发光显示。由于受器件和工艺条件的限制，到目前为止，这类显示屏几乎都是采用LED单管，用传统的锡焊工艺装配而成。这不仅装配麻烦，工作量大，而且成本也较高。本文介绍的则是一种采用半导体软封装技术，将驱动显示集为一体的组件式LED显示屏。这种组件显示屏，将高亮度LED管芯直接装配在印刷电路板上，用透明弹性胶密封，配合塑料反光罩和PVC薄膜面板，并将驱动电路设计安装在列缝之间，具有整齐美观，效果明显，装配方便，可靠性高等优点。目前，已投产品有PF－50型和PF－100型。PF－50型其内部电原理图见图1；两种产品的外形几何尺寸分别见图2和图3。主要电参数如下：V\(_{C}\)：4.5～12V，I0=370mA（5列全亮）；输入灵敏度第一只灯亮16mV，5只灯亮97mV。(朱荣泉)
