一般所说的选曲电路包括单曲自动选曲（APSS）和多曲自动选曲（APLD）两种。单曲自动选曲电路的基本原理主要是利用检测电路检测磁带上乐曲与乐曲间的空白段（约长12～14厘米），经过整形放大后控制机芯的动作。多曲自动选曲电路除具有上述功能外，还有一个双向移位寄存器，用来设定所选乐曲的次序，即先由预置键进行加法记数，然后再用与乐曲空白相对应的脉冲来进行减法记数，直至选出所需的曲间空白处（此时记数器等于0），选曲电路输出一个控制脉冲使执行元件（如继电器）动作，开始放音。
TC9165是东芝公司生产的一种五首自动选曲电路，其原理框图如图1所示。
它包括5位双向移位寄存积、时控电路、曲间检测电路、振荡电路、输入输出接口电路及电平比较等部分。其中双向移位寄存器用来对10脚外接预置键输入的预置脉冲进行加法记数以及对5脚建立的检测脉冲进行减法记数。在加法记数时，从11脚到15脚（分别代表预置数l到5）的内接放大器分别轮流导通，使代表预置数的该路发光管被点燃。在减法记数时，则被点燃的发光管向低位轮流递减导通，直至输入的减法记数脉冲数和预置数相等时，第一只发光管熄灭为止。
选曲时，磁头检测的信号经放大后从3、4脚输入，经倒相放大，两路相加及电平比较后，在无信号的曲间空白处输出一个脉冲，使与5脚相接的检波电路中的CD充电到最大幅值，并以此作为计数器的减法记数脉冲。
选曲装置要求配合具有离合继电器的机芯，操作时根据所选乐曲决定按下预置键的次数及选曲的方向，正向时按下快进键，反向时按下倒带键，并同时按下放音键，电路即进入选曲状态。此时，电路的第6脚立即输出一个高电平以保证离合继电器的吸合维持选曲键的按下状态。并保持磁带与磁头的松耦合，减少高速运动时的磨损。由于此时磁带转速较高，故磁头的感应电压并不降低。当预定的乐曲找到后，选曲工作结束，第1只发光管也熄灭，此时6脚输出的高电平消失，BG截止，继电器释放，选曲键复位，电路进入放音状态。

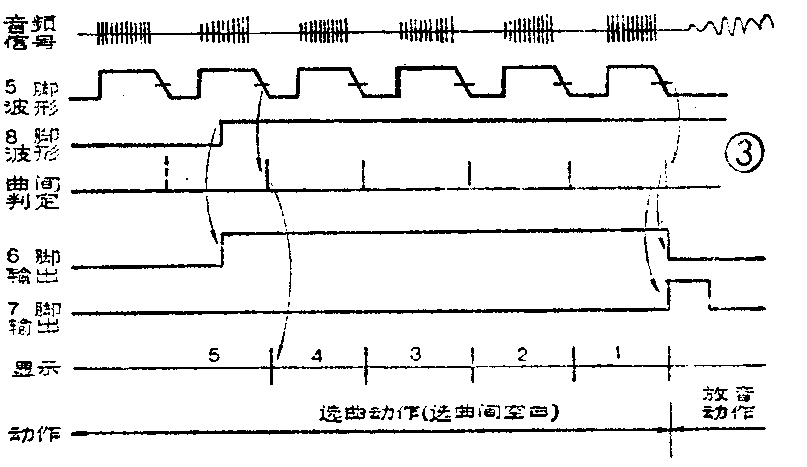

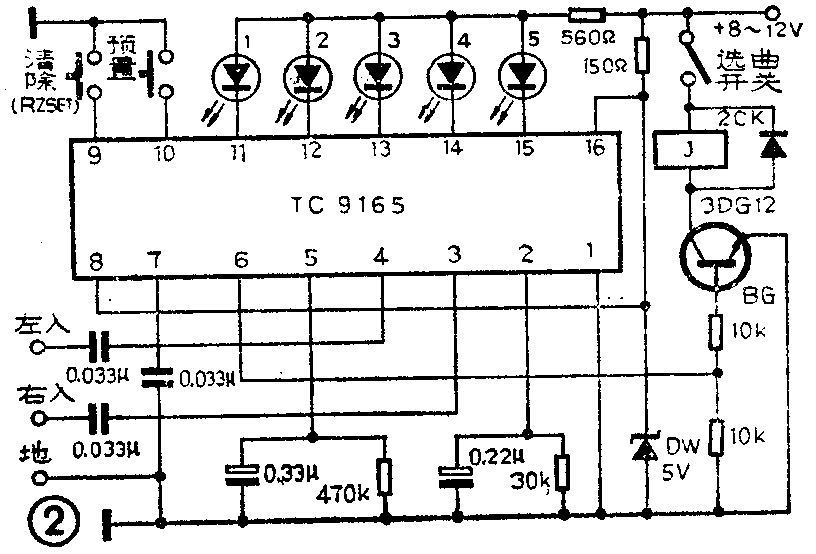

选曲电路的典型应用电路如图2所示，工作时各主要引脚的波形见图3。TC9165的第8脚为曲间判定控制端，接高电平时，曲间判定有效，接低电平时，5脚的检测脉冲加不到时控电路，使曲间判定无效。7脚在选曲终止时能输出一高电平脉冲，可用它作放音暂停指示电路的触发脉冲等，不用时可通过电容短路。2脚外接的R\(_{0}\)C0决定时钟振荡频率，按下预置键，R\(_{0}\)C0被充电，当电压充至一定程度后内部触发器翻转，输出一个记数脉冲，其主要目的是为了使操作可靠减少误动作。振荡频率f\(_{0}\)=1.8／R0C\(_{0}\)。第5脚外接检波负载RDC\(_{D}\)，其时间常数τ应和曲间空白的脉冲宽度相匹配。由于曲间空白一般为3～5秒，选曲时速度较常速快20倍左右，故选曲时的曲间空白脉冲为0.15～0.25秒，图2中5脚外接的时间常数为0.16秒。BG是输入信号放大管，由于3、4脚输入的电压幅值约350毫伏，而磁头输出电压低于1毫伏，所以输入到3、4脚的信号，需要取自放音前置放大器的输出端。TC9l65的9脚接清除键，16脚接电源正端，1脚接地。电源电压可取3～6V。(何文霖)
