采用美国莫托罗拉（Motorola）公司生产、研制的大规模集成电路MC13007P组装的CORONAR型黑白电视机系由香港设计、国内生产的。由于这类电视机结构简单、成本低，所以目前还有一部分市场，而且用户也不少。但在使用中经常出现了各种故障，特别是一些关键件损坏后，在国内无法配置，因此在这里着重讨论该机所用集成电路损坏后的应急修理。

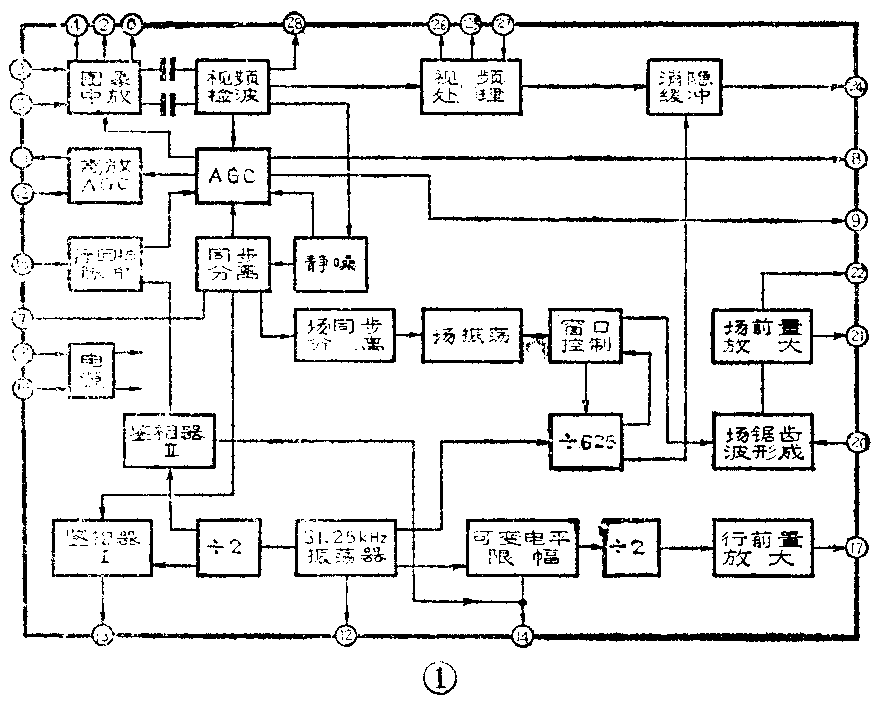

MC13007P外形为双列直插式结构、28脚引出，图1为其内部功能方框图，它是在12000μm\(^{2}\)的硅衬底单晶上集成了200多个线性器件，200多个I2L门电路、1MΩ的电阻和120pF的电容器，总功耗低于500mW。除了调谐器电路、伴音通道和功率输出电路外，它包括了黑白电视中所有的小信号处理功能。这些作用包括消噪、视频处理、黑电平箝位、直流对比度控制和束电流限制；图象中频检波器虽然没有调谐线圈和引出脚，但也集成在其中；它的静噪是通过噪声滤波器实现的；由于电视电路中的振荡电路通常要求并不严格，所以也集成在内部；MC13007P的场扫描部分采用了高性能的数字分频电路；而行频采用了两个锁相环的低压启动电路；此外，它还有抗干扰电路，用以保护同步分离和健控AGC系统。

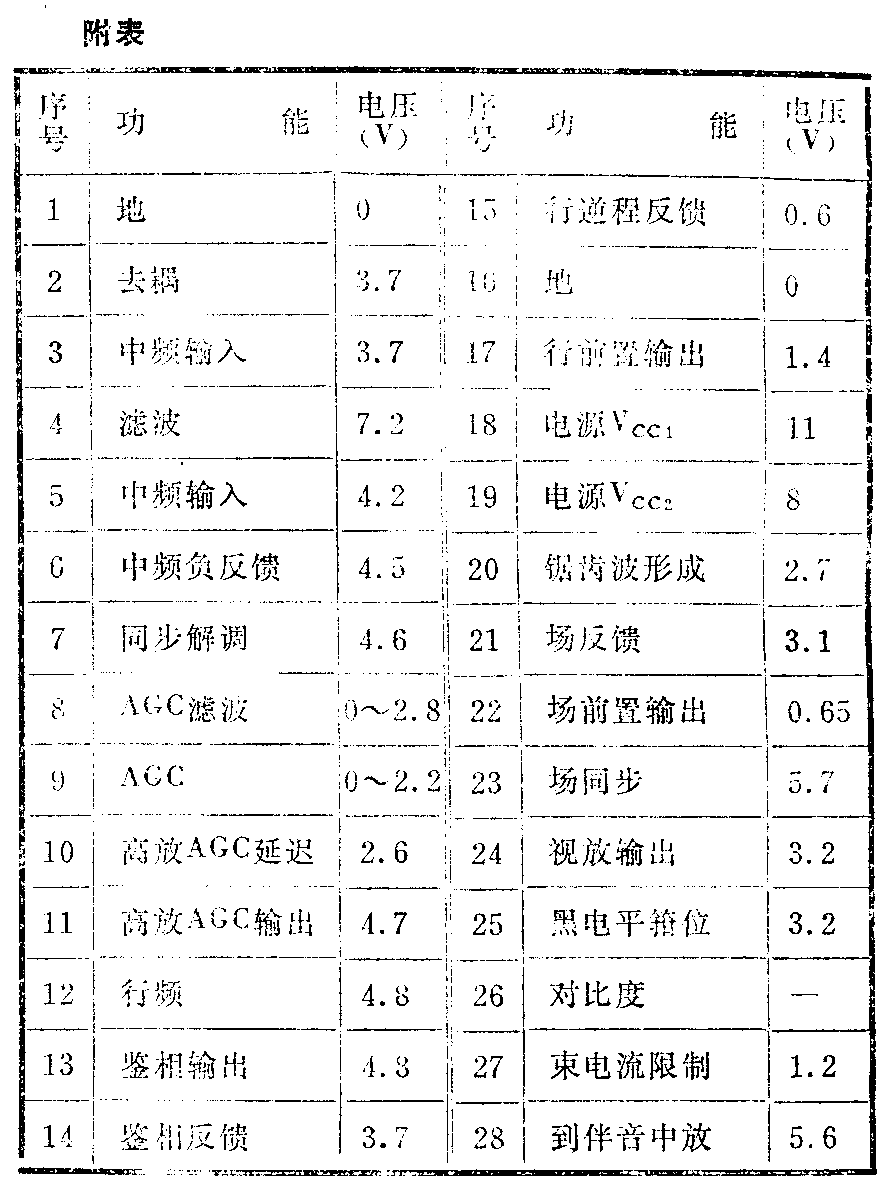

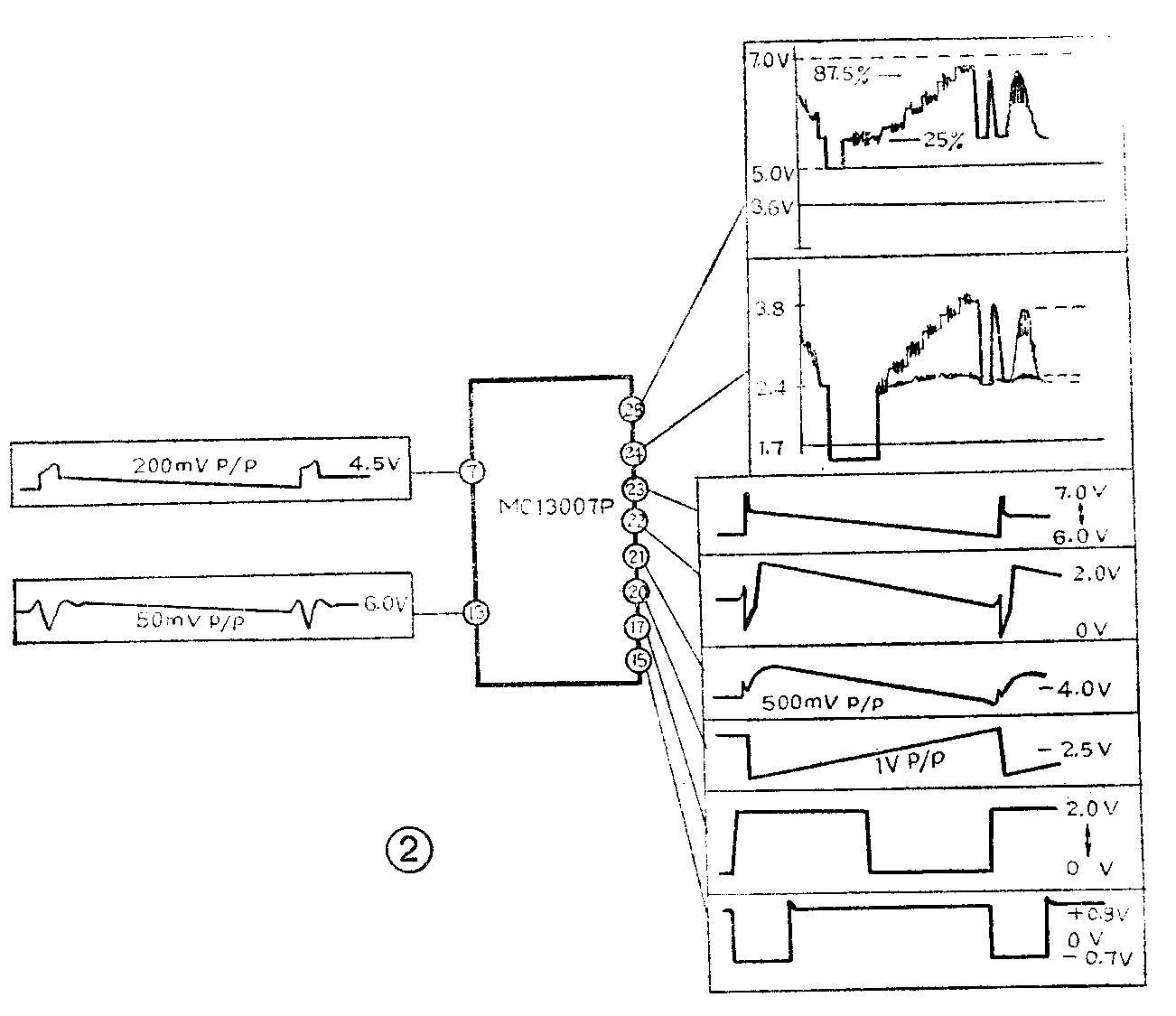

为了检修方便，表1列出了各功能管脚的作用和正常工作状态下的直流电压值；图2给出了有关管脚在正常工作状态下的电压波形。该机的整机电路图曾在本刊1987年第9期24页上刊登过。下面介绍几种常见故障的应急检修方法。
1．图象失步：CORONAR型电视机经常发生图象上下跳动，它是由于场频是用数字分频技术，将31.25kHz的行频经625次分频，并用双稳态触发器加以反馈，以获取50Hz，所以它没有场频调节装置，因此，使用中也就无法通过外部调整改善图象质量；而且MC13007P的同步系统对畸变或压缩的同步信号适应力差，一旦当接收到的信号的同步头稍有变化时，便很容易产生跳动，严重的时候，甚至无法收看，检修过程中，会发现脚电压明显地偏离表1所给出的正常值5.7V。应急修理主要是利用外电路的元件进行调整，以适当提高场同步时间，保持其同步能力，具体做法是：将电原理图中的电阻2R\(_{22}\)由470Ω改为1～2kΩ，2R24由1MΩ改为3～5MΩ，如欲为求得更加准确的稳定把握，也可以分别在这两个电阻位置上，先用电位器调节，当获得最佳图象效果后，再重新换上小功率\(\frac{1}{8}\)W固定值的碳膜电阻，就能确保图象质量。
还有一种图象失步的现象，虽然与上例十分相似，但在检测时，各管脚电压恰都很正常，这主要是由于在MC13007P中行振荡的同步采用了双回路锁相技术，当电路中个别元器件的电参数发生变化时，例如当环境温度升高时，就会导致晶体二极管2D\(_{1}\)（INKK8）正向压降VF和正反向电阻R\(_{F}\)、RR电阻增大和减小，从而使电路阻抗发生变化，影响同步分离效果，特别是行同步分离不良时，由于行频保持范围较宽，所以行电路尽管仍能维持同步，但却会影响场同步。这一类场失步故障的应急修理可适当改变行同步分离时间，最好用一只阻值在150kΩ以内的电位器替代MC13007P⑦脚外所附分离网络中的电阻2R\(_{9}\)（390kΩ），当调整该电位器到图象最为稳定时，记取其数值，并最终以一只\(\frac{1}{6}\)～1;8W的小电阻焊上。

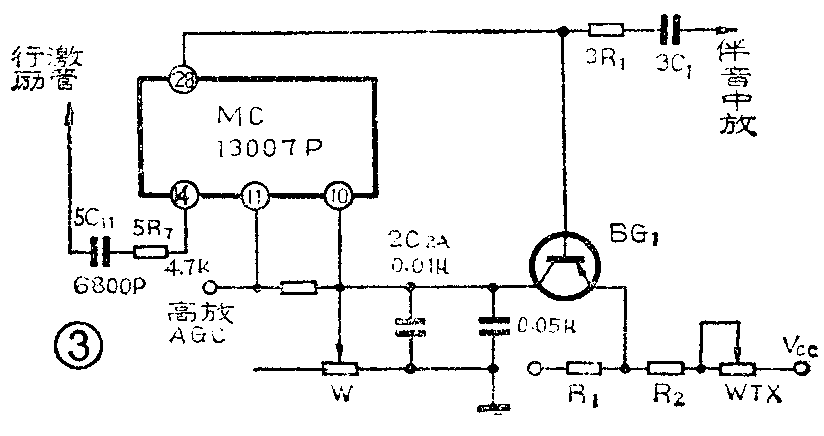

2.无图象：在电视机出现无图象故障，并测试各功能管脚电压时，对照表1，发现唯有MC13007P⑧、⑨脚由正常值0～2.8V和0～2.2V上升到5～7V，这便说明是MC13007P内部电路中AGC控制和AGC放大电路之间有开路现象。应急修理也可利用外电路元器件来弥合内电路的中断，首先从取出全电视信号给外接晶体管BG\(_{1}\)（3CG21）基极作ACG控制；再在BG1发射极接电阻R\(_{1}\)（1k）、R2（300Ω）和微调电阻WTX（510Ω）组成的分压电路，同时在WTX一端接电源V\(_{CC}\)（12V），以提供合适的工作电压；将BG1集电极输出的控制电压V\(_{C1}\)接到MC13007P的⑩脚，如图3所示。检修过程中，可以一方面调节WTX来改变AGC起控电压，使图象最为满意；另一方面将⑩脚外接电容器2C2A（0.01μ）适当加大到0.06μ，也可如图3所示，给2C\(_{2A}\)并联上一只0.05μF的电容器，使时间常数更趋于电路的要求。
3．行干扰条：当荧光屏两侧出现明显的垂直行干扰条，而且使用单天线在高增益情况下和低频道（1～5频）收看时特别严重；用示波器观察MC13007P脚波形时发现，当改变行推动晶体管集电极旁路电容时5C\(_{11}\)（0.033μF），只会改变图2所示脚波形中前后沿的陡度和脉冲间的相对位置，并影响干扰条纹在光栅上的左右位置；但对干扰条纹的强弱则无明显作用，由此可见，这完全是MC13007P的固有缺陷，具体来说，这是由于光栅信号辐射影响集成电路而造成的。检修时可用手缓慢靠近其脚，便会发现此时干扰更加严重，如用示波器测试脚的波形，则会看到其幅度下降到0.6VP－P。应急修理主要应考虑到MC13007P内部振荡器所产生的振荡波形是一个锯齿波，经限幅切割后形成矩形脉冲由脚输出，而切割电平是由脚第二级鉴相器所决定的，因此可将外围行激励级晶体管TR\(_{6}\)（MPS9434）的集电极至脚间的电阻5R7（4.7k）、电容5C\(_{11}\)（6800P）进行适当调整，实践证明，如能将5R7减为2.2k，5C\(_{11}\)减为3300pF，可提高其对行干扰的抑制能力，有效地消除屏幕上的垂直条。
以上是该机几种常见故障的应急检修，为了方便读者，我们配合文章组织了元器件邮购业务。
