我国不少边远山区、农村、草原牧区以及野外作业等地方无电力网供电，对广大居民用户使用家用电器造成极大困难。为此我厂设计制造一种利用2～4级风就能发电的FD—1型100W微风发电机。为了帮助广大用户了解和使用这种设备，现把该机的结构及使用作一简介。

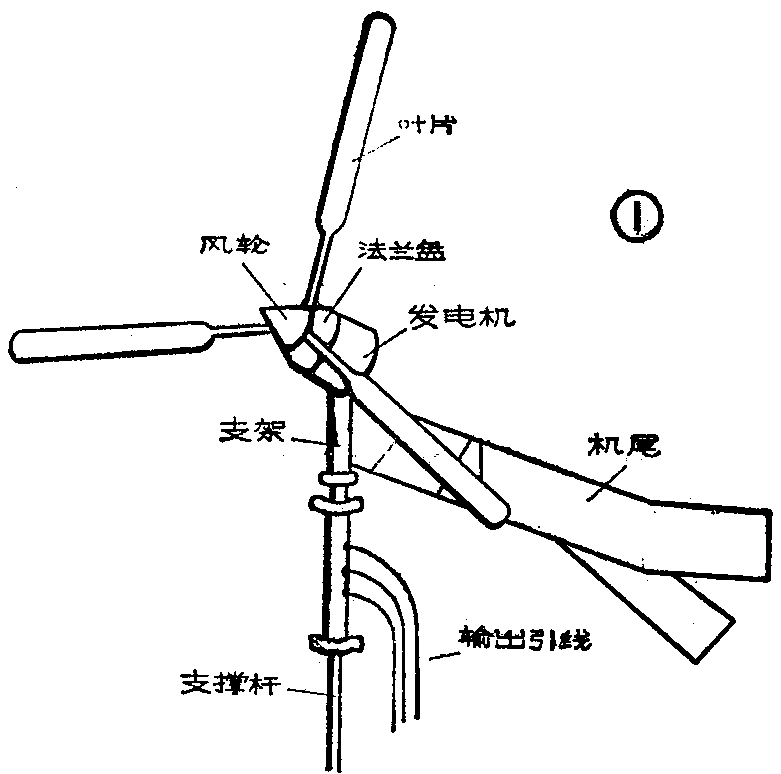

1．微风发电机：FD—1型机主要由风轮、发电机、机尾、支架和撑杆等组成，如图1所示。以下分别作些说明：
（1）风轮：接收风能的主要部件。由三片铝制（或木制）叶片及法兰盘组成，叶片平面倾角12°，经法兰盘轴套直接固定在发电机转子主轴上。当外界风迎面吹来时，在风力的作用下发电机转子转动而发电。

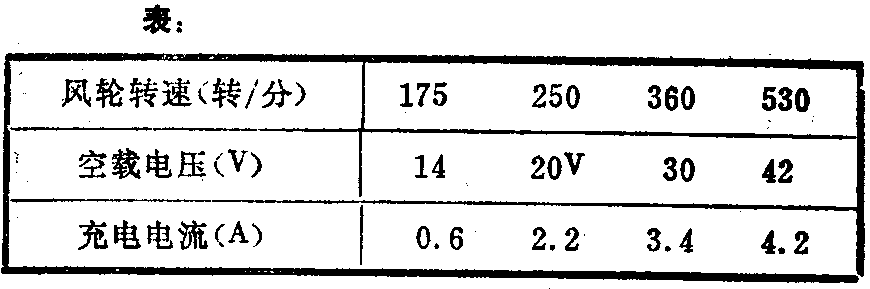

（2）发电机：把风能变成电能的核心设备。本机采用100W三相交流永磁发电机，公称输出电压20V，输出电流最大8A以上。由于风速经常变动，输出电压也不固定，不同转速时空载电压及充电电流如表所示。经实验本机对12V蓄电池充电比较合适。
（3）机尾：用来跟踪风向。由长1米、宽0.3米、尾端带叉的铁板制成。安装在发电机下边支架侧边上，使发电机在风向变动时随即转向，始终处于最佳接收风能的方位。
（4）支架：也叫转向器。固定支撑发电机与机尾用。为一中间带孔、两端装两只轴承的生铁轴套，上边固定一块平铁板安放发电机，侧边固定机尾。
（5）支撑杆：加高和支撑发电机用。为了很好地接收风能，微风发电机要求安装在离地面5～10米的空中，扩大其采风面。这要用φ100mm的木杆（或φ50mm钢管）架高和支撑。为加强稳定性，在离地面4～6米处用8号铁丝打三根拉线互相对称拉紧，防止大风吹倒。
2.附属设备：FD—1型微风发电机输出为低压（20V）三相交流电。一般家用电器不能直接使用，需加一些附属设备才能变成家用电器使用的电能。

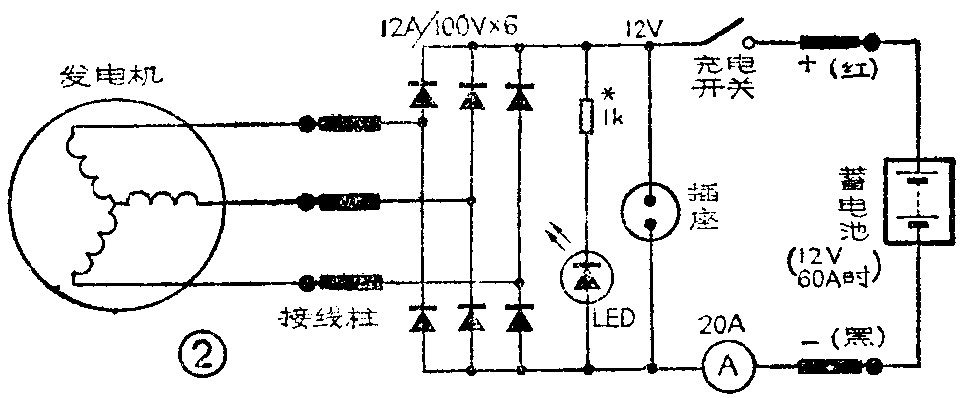

（1）蓄电供电器：把发电机输出的交流电变成直流电的设备。由6只12A整流二极管组成三相桥式整流电路，最大整流电流达10A，其电路如图2所示。通过输出插座和接线柱给出12V直流电压，这样可以对直流日光灯、12V供电的黑白电视机和其它低压电气设备直接供电使用；对于彩电、小型电冰箱等家电使用220V交流电的可通过逆变器来实现。
（2）蓄电池：储存电能的装置。利用风力作能源发电时，由于风能不是固定不变的连续能流，又因人们用电高峰多在晚上7～11点这一段时间，所以必须把发出的电能用60～90安时的蓄电池储存起来。这样平时只要有风，发电机就能发电，零碎储存起来而积少成多，使用时由蓄电池输出，即可保证平时正常用电。

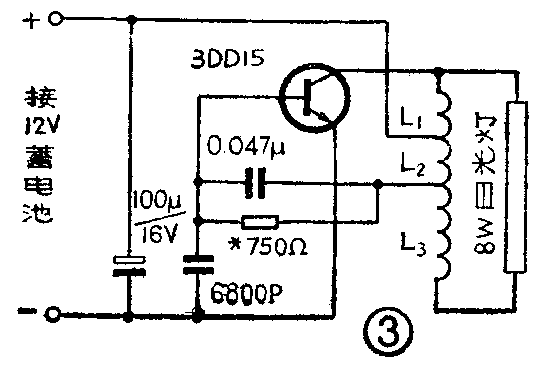

（3）直流日光灯：使用12V灯泡照明是可以的，为了节省能源和增大亮度，用直流日光灯较合适。直流日光灯可购买成品，也可以参考图3自制。由一个三极管和振荡线圈组成振荡器输出高频交流电供给日光灯。电路关键器件是自耦式升压变压器，用MX—2000罐形磁芯绕制。L\(_{1}\)用φ0.47mm漆包线绕38圈，L2用φ0.23mm漆包线绕22圈，L\(_{3}\)用φ0.23mm漆包线绕200圈，这种直流日光灯好启动、亮度大、材料来源方便、适合业余自制。该电路正常工作时工作电流为0.6～0.8A，调整750Ω电阻即可。
（4）逆变电源：把12V直流电逆变成220V（50Hz）交流电用。逆变电源市售很多，可到市面购买成品用。也可以购买鹤壁市轻工电子研究所生产的100W调压、逆变、充电三用机使用，此三用机专为小型风力发电机配套，效率高、功能齐全、便于匹配。
FD—1型微风发电机在2～4级风时，输出功率为50～100W。6～7级风时，最大输出功率可达150W。这时发电机仍能正常工作，不会出现电气或机械故障。
FD—1型100W微风发电机，我厂已批量生产有现货供应。全套发电机（包括风轮、发电机、支架、蓄电供电器和两只直流日光灯）价395元。发电机机体（改变动力传动方式也可作水力发电、畜力发电及柴油机发电等）价210元；蓄电供电器价50元；直流日光灯价18元（散件12元）；30～40W12V直流日光灯变换器18元（散件12元）；100W调压、逆变和充电三用机价127元；电子节能灯（适合学生用）价38元。需要者可自提或来函办理托运。自提时可直接来厂交款提货，批量大（5台以上）由我厂技术服务部门负责代办托运与业务洽谈工作，运费由厂方负责。10台以上价格下降10％来人来函联系均可。一年内实行三包，款到5日内发货。来信请写河南省鹤壁市敏感仪器厂技术服务部；开户行：市支行，账号147086。 (河南鹤壁市敏感仪器厂 向阳生)
