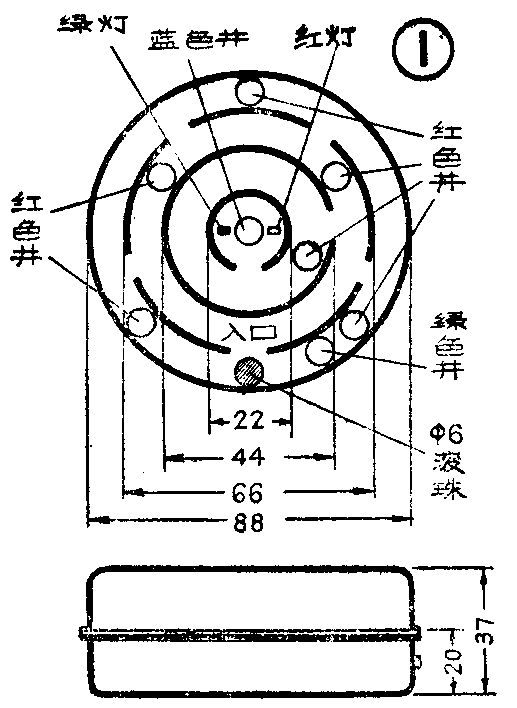

音乐滚珠玩具的外形见图1。它是在滚珠玩具上添加了音乐及声光电路，使玩具增添了趣味性和实用性。滚珠玩具有益于锻炼儿童双手的灵活性及调节平衡的能力，还可以磨炼意志和培养耐心。
游戏时，用手适当倾斜小圆盒，使里面的滚珠由入口处进入到入口井即绿色井，然后沿同心圆的隔层滚动，避开陷井（红色井）通过隔层缺口滚进圆心处的目的地蓝色井，这时就会听到一首乐曲。如果再重复一次上述过程，则有十二首不同的乐曲循环演奏。有趣的是在隔层之间没有若干个红色陷井，如果玩时滚珠进入陷井，则会响起救护车的警报声，同时红灯亮，此时必须使滚珠重新返回到绿色入口井，才能使警报声停止，红灯灭。否则即使进入目的井，也不会演播乐曲。滚球进入入口井后，直到进入目的井之前，会响起消防车的警报声，同时绿灯亮，仿佛摧促游戏者快些把滚珠送达目的地。此音乐滚珠玩具的电源用两节五号干电池，工作电流5毫安。
电路原理

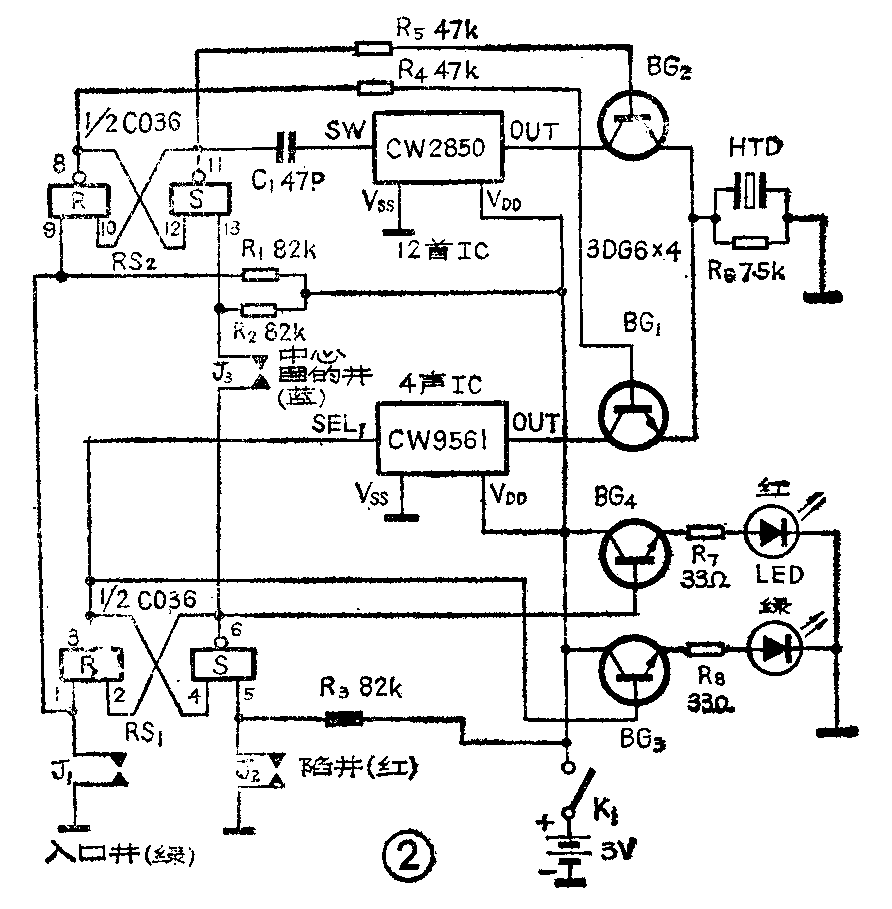

电路原理见图2。由4×2与非门构成两个RS触发器，分别控制两个音乐IC。两个RS触发器的置零端均接“入口井”（J\(_{1}\)）。滚珠进入入口井时，J1短接，RS被置零。此时，C036的3、8脚为高电位，BG\(_{1}\)、BG3导通，BG\(_{2}\)、BG4截止。4声IC的SEL\(_{1}\)端为高电位，压电片发出消防车警报声，同时绿色发光二极管BG6亮。
当圆心处目的井（开关K\(_{3}\)）被滚珠短接时，因C036的6脚为低电位，故RS2翻转置1，11脚为高电位，12首IC被触发演播一次，BG\(_{2}\)导通，BG1截止，压电片HTD输出乐曲声。每重复上述过程，即RS\(_{2}\)每置1一次，12首IC则演播一次。
当滚珠进入陷井时，K\(_{2}\)短接，RS1翻转置1，SEL\(_{1}\)端为低电位，4声IC输出救护车声信号，BG4导通，红色LED亮。因C036的6脚为高电位，即使K\(_{3}\)短接，RS2也不能翻转，此时滚珠必须回到入口井，将RS\(_{1}\)重新置零，RS2才有置1的条件。
图2中4×2与非门选用C036集成电路。压电片选用直径为φ27的，BG\(_{1}\)～BG4为3DG6型三极管，开关触点J\(_{1}\)～J3自制。滚珠的直径为φ6。
制作方法

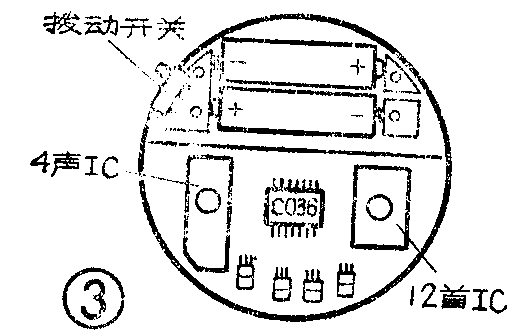

1．壳体制作：壳体由化妆品盒改制，分上下两层。上层为圆环结构及各“井”的开关，下层为电路板及电池。上层结构见图1，下层布局见图3。上盖为透明塑料板。
2．同心圆环制作：用直径相仿的塑料瓶盖、塑料盒等锯下的环状部分制成，然后将环粘接在打好“井”孔的底板上。

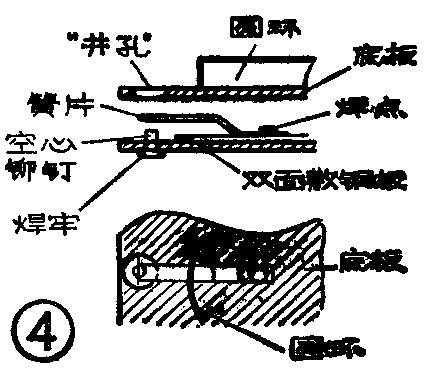

3．“井”开关制作：图2中J\(_{1}\)～J3为“井”开关触点，内部结构如图4所示，在固定圆环的底板上钻φ4的孔，滚珠进入“井”孔时，靠珠的重力将孔下的簧片压下与焊在双面敷铜板上的空心铆钉接触。簧片采用0.17毫米厚的紫铜皮剪成20×4的长条，一端焊接在敷铜板上，另一端为触点，在簧片上面触点端贴上相应颜色的纸，使其漏出“井”孔。

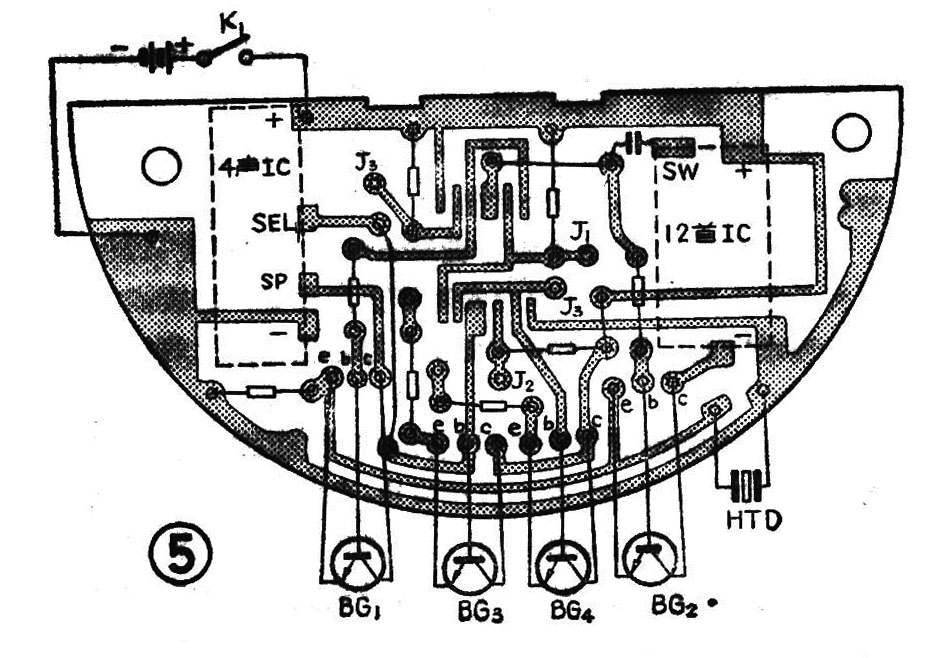

4．印刷电路板：如图5所示，元件一律焊在敷铜面，外接引线及交叉线由另一面钻孔引入。IC各端脚直接焊在相应的接点上。

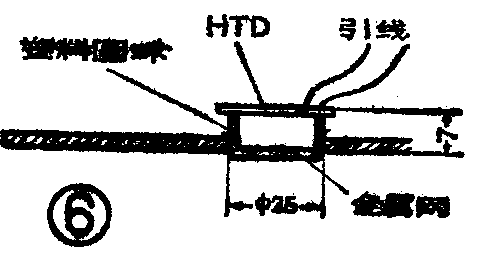

5．HTD共鸣箱：如图6所示，找φ25塑料瓶盖锯下圆环，粘在后盖放音孔处。金属网罩住放音孔并粘牢在后盖上。
调试方法
1．将滚珠放入各“井”孔内，用万用表检查相应开关触点是否接触良好，否则需调整簧片弹性。
2．检查RS触发器。短接K\(_{1}\)，C036集成块的3、8脚应为高电位；然后短接K3，RS\(_{2}\)应翻转。短接K2，RS\(_{1}\)应翻转，否则应检查C036及外围电路有否问题。
3．分别短接J\(_{1}\)、J2、J\(_{3}\)应有相应的声音和灯光指示，否则检查音乐IC、外围电路及发光管LED。调整R7、R\(_{8}\)使LED有适当的亮度。（赵利群）
