中学物理高压实验常用感应圈产生高压，在实验过程中经常遇到感应圈的触点接触不良、开关不灵、螺丝易松动等故障，课堂临时调整困难，使当堂演示效果受到影响，无法完成教学任务，再加上感应圈长期使用损坏后，难以修复，且较笨重，搬动不方便。由于供电电流较大，除蓄电池外其它电源难以胜任。笔者用555电路制成了可达11000V的直流高压发生器，经多次实验使用，效果良好，基本满足了中学物理实验的要求。

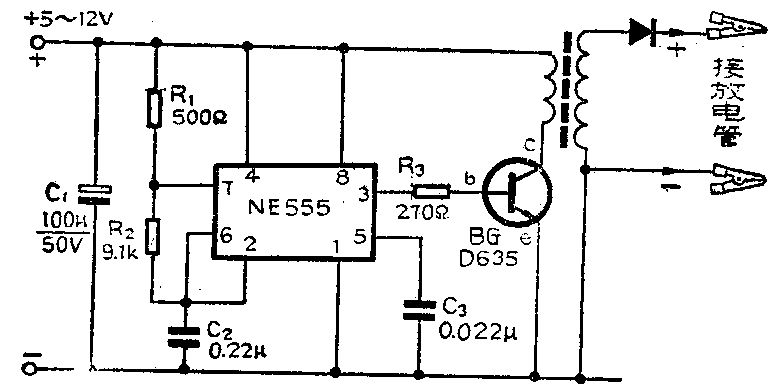

555集成电路用途广泛，其原理及应用本刊已多次介绍。笔者用555电路接成多谐振荡方式，振荡频率1MHz，经D635功放，由行输出变压器升压，高压硅堆整流，得到直流高压，电路如附图所示。
试验过程中，开始用大功率管3DD15作功放，推动行输出变压器，只得到2000V左右的高压，达不到予期目的。经多次试验，输出端的高压值与3DD15的β值有关，当选用β值为280倍的管子试验时，则直流高压达7000V，根据这一结论，最后选用达林顿管D635，试验结果满意，用高压棒实测直流高压可达11000V。制作时，D635可用二只三极管复合而成。行输出变压器无型号要求，市售14英寸17英寸电视机用的无需做任何改动即可使用。R\(_{1}\)、R2、R\(_{3}\)为1／8W炭膜电阻，电源可用普通的学生电源。制作中高压输出端仍用原行输出变压器的高压线，去掉高压帽，换上鳄鱼夹即可。实验时先用尖子夹住阴极射线管或稀薄气体放电管两端，最后接通电源，以防高压电击。用这台自制的高压发生器，能使阴极射线管工作，使管中荧光物质发光；亦能使H2、O\(_{2}\)、CO2、Ne、Na等稀薄气体放电管点亮，以观察其光谱，效果明显。
本高压发生器元件少、全部元件市场上易购，故成本低、轻便、电源要求低、工艺简单容易制作，一般学校均可自制。（胡尧俊）
