现在市场上有许多品种的指针式石英电子钟出售。它们造型美观，走时准确，只用一节1.5V电池即可工作半年以上，深受广大消费者的欢迎。石英钟的造型虽千变万化，但它们的核心都一样，即由步进电机、驱动集成电路、晶体、减速齿轮系组成的机芯。这些机芯按功能分主要有以下三个档次：第一档的只能做时、分、秒指示；第二档的增加了整点报时功能，每当分针指向12时时：机芯中一个触点短暂接通，可用它来触发音乐报时集成电路工作；第三档的在时、分、秒指示的基础上又增加了一根指针，即闹钟。甩这档机芯装置的石英电子钟可做闹钟使用，通过调节闹针的位置可任意设定响闹时刻。下面详细分析一种日产微型四针石英电子钟芯的结构与使用方法。

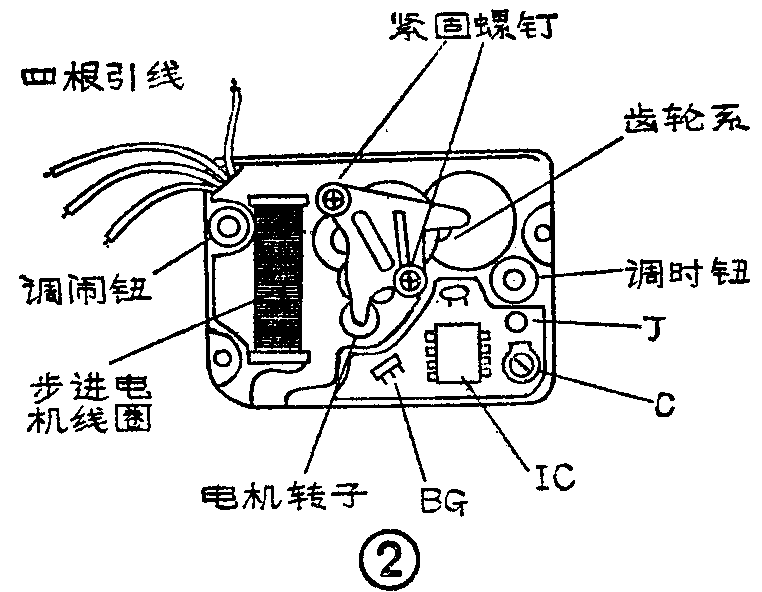

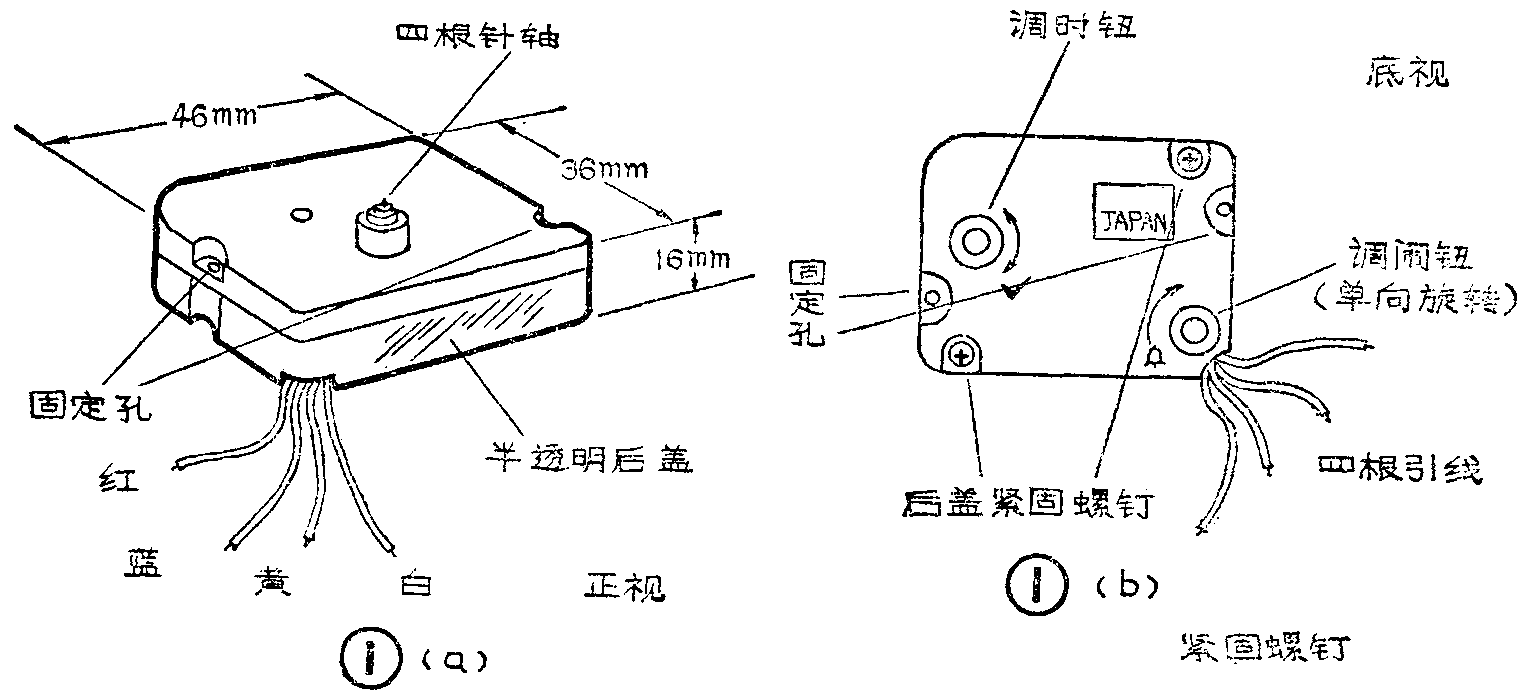

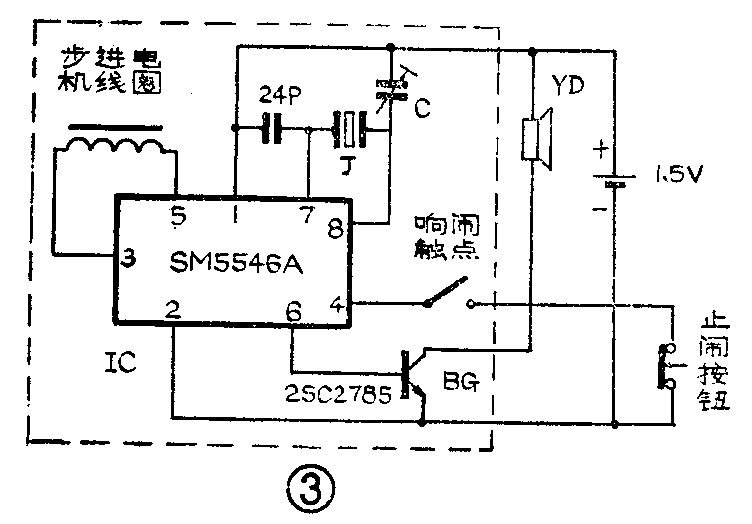

图1为钟芯的外形尺寸与结构。由图可知其体积很小，非常适于组装小型便携式闹钟。虽然体积小巧，但其内部比较复杂（参见图2），尤其是响闹触点部分，要求准确定位，所以请读者不要轻易松开起下图示的两颗螺钉。图3是机芯的内部电路及典型应用线路图。该机芯在采用晶振的同时还配有频率微调电容，故可保证足够的走时精度。外接元件只有扬声器和单刀常闭止闹按钮（可用铜片自制），使用极为方便。
下面谈谈用机芯自制闹钟的方法：正面的四个针轴由粗到细分别装闹针、时针、分针、秒针。可用量轻、质坚的材料（如薄铝片、竹片等）削剪成指针，并用502胶分别粘在各针轴上。粘时注意：（1）因502胶为水质，极易四处流散，故胶水用得越少越好。（2）闹针套在闹轴上，先不要粘，待以后调整用。（3）粘时、分、秒针时应将它们对齐并指向12点处，同时要留心各针上下是否平行。时、分、秒针粘好后，按箭头方向缓慢旋动调时钮。一旦扬声器中听到报时声，立即停止，观察此时钟的读数，例如8∶05，将闹针也指到8∶05，点胶粘好即可（是拨闹针而不是旋调闹钮！）。
此钟芯的闹声设计得比较合理：响闹时先用小音量叫7次“嘀嘀嘀嘀”，而后用大音量再叫23声，其后改变闹声频率连叫97声“嘟嘟嘟嘟”。任何时刻按下止闹钮，均可止闹。这种响闹设计既利于将人唤醒，又避免了强闹声对人的刺激。扬声器的阻抗从4Ω至200Ω均可，若不需要太强的闹声，也可用去掉端盖的耳机代替扬声器。（石湖）
