扩展钟控收音机的功能

🏠 首页 《无线电》杂志 1988年 🔗 第6期 🔗 第19页 分类:装置、试验、维护、修理问题 🔗 杨健 🔗

改装分两步进行,首先打开钟控收音机机壳,由于收音机与时钟两部分是分开的,所以很容易找出收音机的电源引线(控制线),然后用一只φ3.5mm耳机插座照图一b方式改接好。接好后验证一下,方法是在收音机正常播音时插座上接入一个插头,此时收音机应关闭。这说明钟控内部电路已改装完毕,将插座固定好。第二步是制做一个外部受控器,外部电路见图2。电源插座CE\(_{2}\)接有负载时,由于双向可控硅截止,220V电压加在双向可控硅两端。将图2中的插头CT1插入图1中的插座CZ\(_{1}\)时钟控电压通过CT1加在继电器J\(_{1}\)上,小型继电器J1线圈中有电流通过,使j\(_{1}\)-1吸合,双向可控硅受到触发而导通,此时220V交流电压通过双向可控硅加到负载两端(电源插座CZ2处),使负载进入工作状态。CT\(_{1}\)从CZ1中拔出时,双向可控硅截止,负载即家用电器设备也就不工作了。继电器、电阻、可控硅及电源插座CZ\(_{2}\)装在一块电路板上。继电器选用小型的,工作电压与钟控收音机工作电压相同即可。装好后不须调整即可使用,若负载电器的功耗较大,须对可控硅加装散热片,负载电器功率不得超过600瓦。

图1
图1 🔍原图 (766×816)

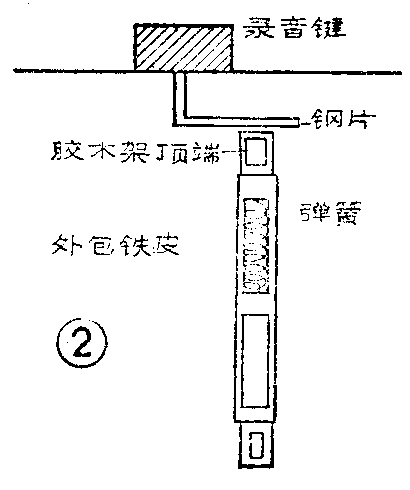

图2
图2 🔍原图 (410×490)

(杨健)
