混响器是音响系统中极有用的一个单元。传统的混响器都含有机械环节，如弹簧、钢板、磁带机构等，因而体积大、怕振动、对材料、加工等也有较高要求，不适合业余爱好者制作。本文介绍一种没有机械环节的——全电子混响器，供爱好者实践。

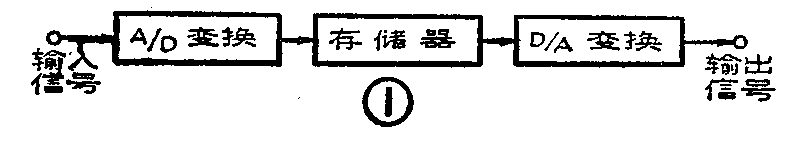

这个系统的原理框图如图1。模拟的输入信号经过A／D变换器变换成八位数字信号，送往RAM中存起来，经过一段时间之后再把这个数字信号取出来，送往D/A交换器还原成原来的模拟信号。这个过程是连续进行的，信号被不停地存进RAM，而以前存进 去的信号又被不停地取出，于是在输出端就得到了和输入信号一样的、时间上延迟了的信号。利用这个延时系统，就可以产生各种混响效果了。
本系统利用单板计算机是很容易实现的。下面均以TP801单板机为例。除单板机以外，只需要一片A／D变换芯片、一片D／A变换芯片和其他几个元器件。这部分的电原理图见图2。
ADC0809是单元8位CMOSA／D变换器，供电为5V，典型变换时间是100μs（在640kHz时钟下），功耗为1.5mW。它允许的最高时钟频率可达1.28MHz。它有8个模拟输入端IN\(_{0}\)～IN7，由三根地址线A、B、C来选择，本文只用IN\(_{0}\)，因此A、B、C均接地即可，不用的输入端IN1～IN\(_{7}\)也都接地（图中未画出）。DAC0832是单片8位CMOSD／A变换器（电流型），供电5～15V，功耗20mW，电流稳定时间为1μs。D／A变换器输出接一运放可将电流输出变成电压输出。R1、C\(_{1}\)，R2、C\(_{2}\)低通滤波器用以滤除谐波成分。使用时，A／D输入端IN0上的直流电位应设在2.5V左右，输入信号的峰峰值不要超过5V，运放要能得到+7V和-5V的供电，否则其动态范围不够。

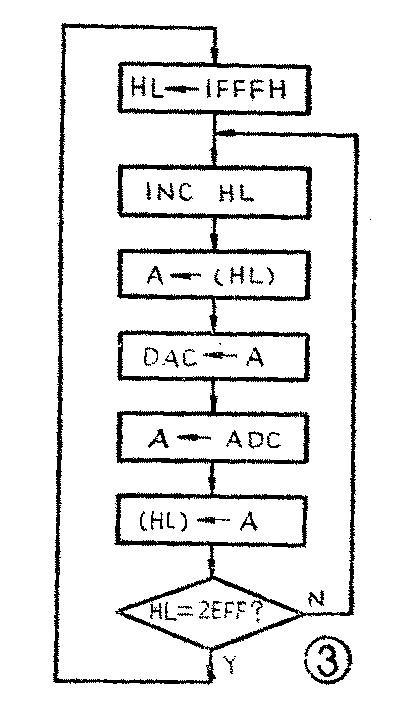

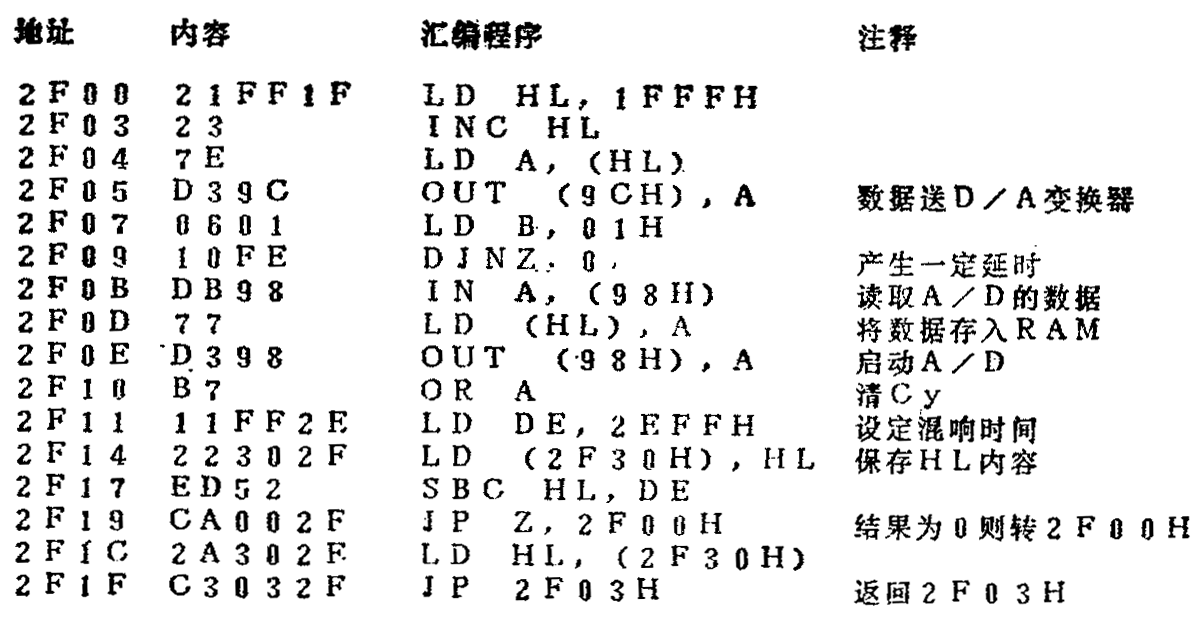

实现混响器功能的程序框图见图3。参与信号传输的存储器的地址从2000H到2EFFH共近4K字节，程序存在从2F00H开始的单元中，程序清单见表1。通过改变CPU中寄存器DE的值可以改变参与信号传输的存储器数目，因而也就改变了混响时间。注意DE的值不能超过2EFFH。采样频率由B寄存器的值确定，在此，为12.5kHz。

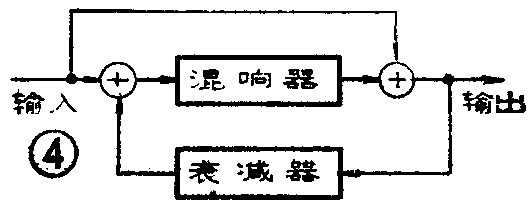

调试时只要接线正确，敲入程序无误，该系统就能工作。全部可用的RAM都参与运行时，延时时间约300ms。混响器与音响电路的连接可采用图4所示的形式，其位置可播在前置放大器与功率放大器之间。
由于量化精度不够（8位），采样速度较低（限于A／D变换器的速度及RAM的容量），本混响器还是比较原始的，能听出一定的失真，但这毕竟是一个飞跃，随着器件价格的下降，相信不久业余爱好者也能做出更加实用的全电子混响器！（张向东 杨枫）
