为了更好地解决全频道电视信号远距离接收和小共用天线电视系统配套的需要，由北京太平洋计算机开发公司试制了CA340U全频道电视天线放大器，并提供该放大器整套散件邮购，具体办法见48页网内邮购消息。一般水平的无线电爱好者组装即能达到下述指标：带宽为（45～870）MHz，增益VHF段≥36dB、UHF段≥33dB，输入、输出阻抗为75Ω（不平衡）。下边把这个放大器的工作原理和组装使用方法作一简要的介绍。

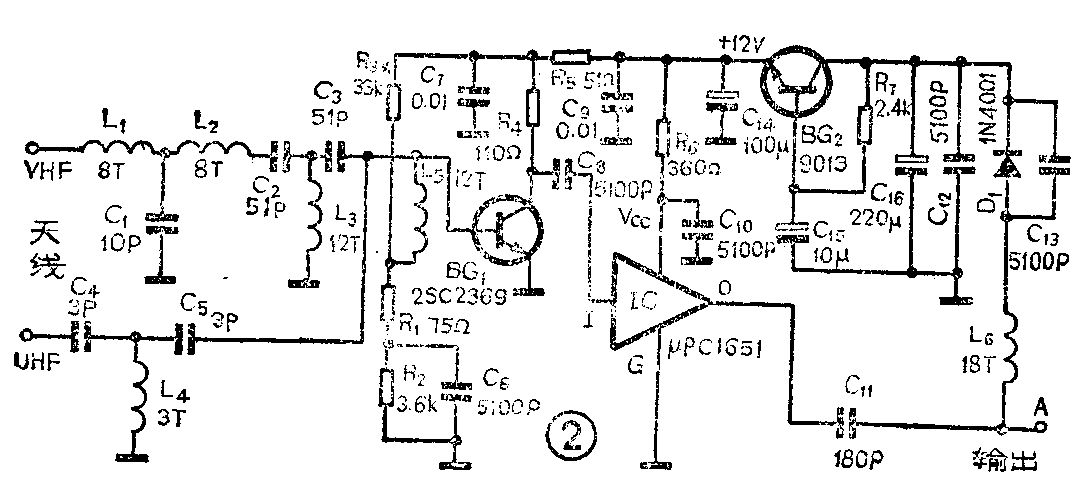

1．原理简述：CA340U电视天线放大器由放大器和电源两部分组成。放大器主要由宽带放大集成块μPC1651和一些外围元件组成，如图2所示。μPC1651是日本NEC公司为家用C、K波段卫星接收机设计的，主要指标：－3dB带宽为（1～1200）MHz，平均增益21dB，噪声系数N\(_{F}\)为6.5dB，外形如图1（a）所示。由于NF较大而不满足低电平放大要求，为了提高增益和降低整机噪声，以改善低电平放大能力，在前级加了一级低噪声放大，使用NEC公司生产的超高频低噪声管2SC2369。此管f\(_{T}\)≥4.5GMHz，NF仅为1.5dB，其外形如图1（b）所示。
远程接收时为了提高天线增益，多是采用几副天线进行分段接收，故放大器设计了VHF段和UHF段输入回路（图2）。由L\(_{1}\)、L2、C\(_{1}\)和C2、C\(_{3}\)、L3组成（45～250）MHz带通滤波器作VHF输入回路，由C\(_{4}\)、C5、L\(_{4}\)组成高通滤波器作UHF输入回路。如果用全频道天线接收，可去掉L1、L\(_{2}\)和C1，将C\(_{2}\)与C4左端相连即可。
放大器第一只管子BG\(_{1}\)作低噪声放大，既要噪声小又要有一定的增益，因此调R3使该管电流在（5～8）mA为宜（即R\(_{4}\)两端电压为5.5V～8.8V）。调R6使μPC1651的工作电压在（4.8～5.1）V之间，以满足它的工作条件。

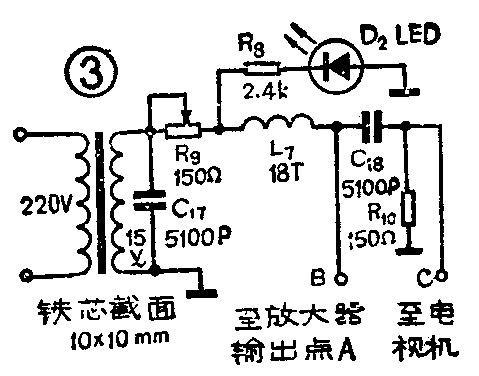

电源交流部分如图3所示。变压器次级15V交流电压经L\(_{7}\)、A和B之间连接电缆、L6、二极管D\(_{1}\)半波整流和C16滤波，再经BG\(_{2}\)（9013）进一步滤波后从射极给出+12V左右直流电压，加到BG1集电极和IC的Vcc端。R\(_{8}\)和D2（发光二极管）作电源指示灯。
从图显见，放大器IC输出的电视信号，经C\(_{11}\)、A和B间的连接电缆、C18从C点输出送到电视机的天线输入端。

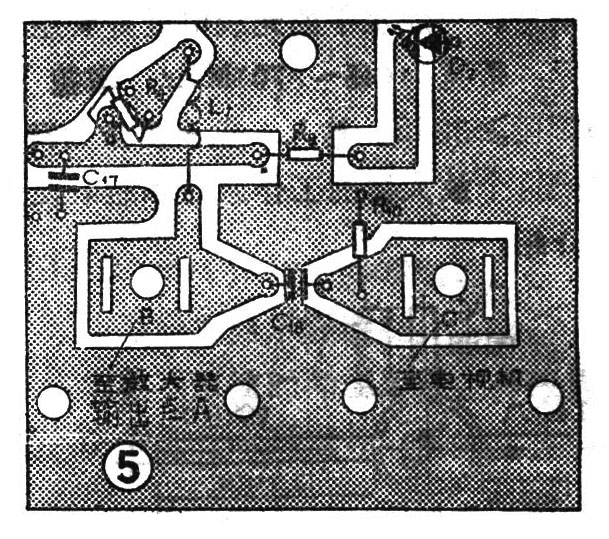

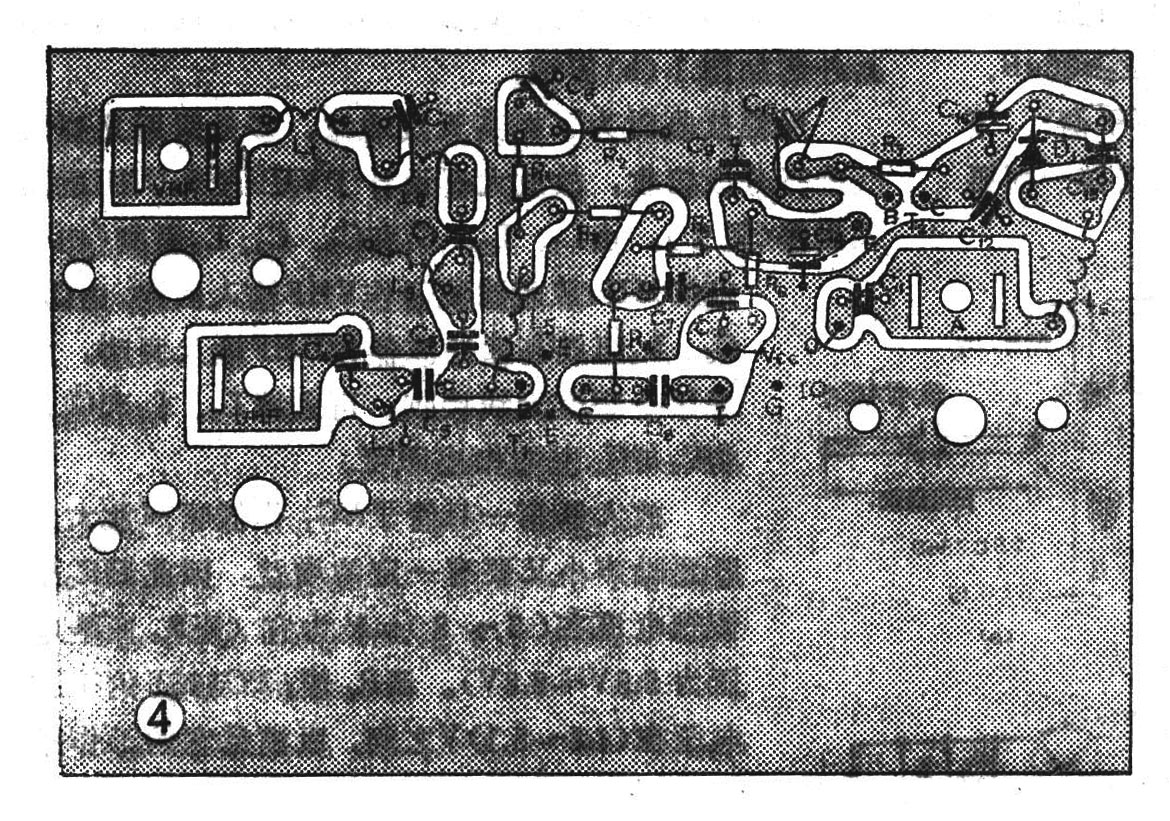

2．组装与调试：图4、5分别为放大器和电源部分的印制板图（1∶1），可参看图上元器件的标注焊接。电容器除电解外一律用高频瓷介质电容，电阻最好用金属膜电阻，线圈用φ0.58～φ0.72mm高强度漆包线在φ3.5钻头上脱胎绕成（圈数图上示出），所有元器件都要紧贴板面焊接，多余的元件腿要贴面剪掉，否则易引起自激。集成块μPC1651焊在印制板的铜箔面。R\(_{9}\)也焊在铜箔面以便调节。
检查焊接无误后方可通电调整，首先调整电源中R\(_{9}\)使B点对地交流电压为15V左右，不正常时检查电源变压器、C17、L\(_{7}\)和R9有无短、开路现象。用75Ω电缆连接A、B两点，再测BG\(_{2}\)射极对地电压、R4两端电压和μPC1651的Vcc电压，基本符合前边给出的数据就可使用。

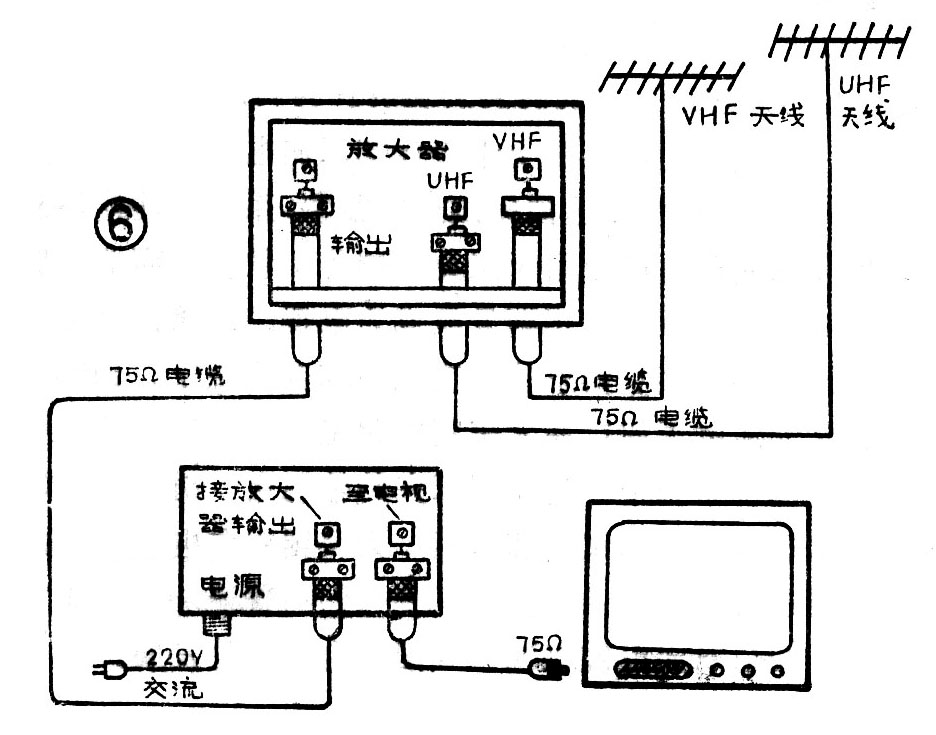

3．安装使用：把装好的放大器装到盒内共装在天线杆上端天线附近（距离不得超过1米），把VHF段和UHF段天线分别接入放大器天线输入端。电源放在室内电视机附近（不用时请拔掉插头），同放大器之间用75Ω电缆相连，从放大器引出的75Ω电缆插头可直接插入电视机天线插口，具体连线如图6所示。
远程接收要尽量使用多单元接收天线，如果天线输入阻抗是300Ω时，要加入300Ω／75Ω阻抗变换器。同样若电视机天线输入口阻抗是300Ω，则要加入75Ω/300Ω阻抗变换器，以提高传输性能而改善接收效果。
当该放大器用于小公用天线电视系统时，加分配器可直接带5个左右负载。在大系统中使用时则要加线路放大器。（京发）
