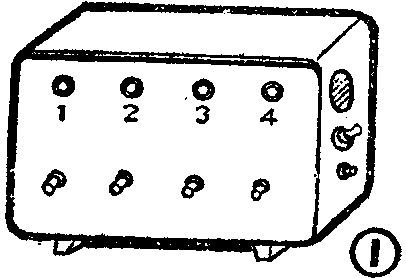

这里介绍一个适合初学者组装的抢答器，外形见图1。此电路简单而且成本低、调试容易。
工作原理

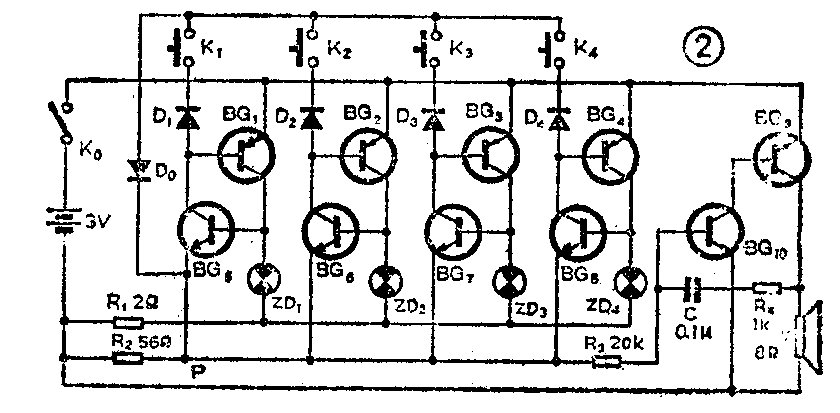

抢答器的电路见图2所示。K\(_{0}\)为电源开关，由节目主持人控制。K1～K\(_{4}\)为抢答按钮开关（竞赛前临时用导线与抢答器连接），分别由各竞赛选手操作。BG1与BG\(_{5}\)、BG2与BG\(_{6}\)等分别组成4组电子开关，用来控制各指示灯的亮与灭。BG9与BG\(_{1}\)0组成音频振荡器，用来报警。
开始抢答时，闭合K\(_{0}\)接通电源，如果K1～K\(_{4}\)都没有按下，BG1与BG\(_{5}\)、BG2与BG\(_{6}\)等管的基极都得不到正向偏压，不能导通。此时BG1～BG\(_{4}\)只有很微弱的穿透电流分别通过每只灯泡，远不能使灯泡发光。假设K1先按下，使二极管D\(_{1}\)与D0相串联正向导通。此时电源由R\(_{2}\)、D0和D\(_{1}\)给BG1提供基极偏流I\(_{b1}\)，经BG1放大集电极有较大的电流（I\(_{c1}\)=βIb1）通过灯泡Z\(_{D1}\)，在它上产生电压降，能使BG5的基极电位提高变为导通。BG\(_{5}\)导通后产生集电极电流Ic5又能增加BG\(_{1}\)的基极电流Ib1，使BG\(_{1}\)的集电极电流Ic1进一步增强，ZD\(_{1}\)上的电压降继续增大，BG5的基极电位更进一步升高，因而又促使BG\(_{5}\)更进一步导通……如此循环下去，很快使BG1和BG\(_{5}\)进入饱和导通状态。此时ZD1的端电压升至额定值，小灯泡达到白炽发光，表示本组已获得抢答权。由于BG\(_{1}\)利BG5的饱和导通已不依赖于D\(_{0}\)和D1来提供偏流，即使释放K\(_{1}\)，灯泡ZD1并不熄灭。BG\(_{5}\)的饱和导通电流通过R2，在R\(_{2}\)上产生电压降，使P点电位升高，音频振荡器开始振荡发声，表示抢答结束。BG1和BC\(_{5}\)导通后，把P点与电源正极之间的电压箝制在1.1伏左右，此后K2、K\(_{3}\)或K4按下去，已不能使串联的两只硅二极管正向导通。电路没有反应。待大家看清显示结果，主持人应切断电源开关K\(_{0}\)，停止显示。下次开始抢答时再接通K0。
元件选择
BG\(_{1}\)～BG4选用3AX81型锗管（或3CK型、3CG型中功率管），β值要互相接近且大于50。BG\(_{5}\)～BG8选用3DC6型硅管，也可以选用其他3DG或3DK型的管子。β值大于50。BG\(_{9}\)、BG10分别选用3AX31和3DG6，β值在80左右。D\(_{0}\)～D4用2CP10。ZD\(_{1}\)～ZD4用2.5V、0.2A手电筒灯泡均可。
安装与调试
图3是抢答器的印刷线路板（1∶1）及元件连线图。机壳用木板自制，外形尺寸为200×120×100mm。
整机焊好，检查无误，接上按钮开关，便可试验。一般不用调试就能正常工作。如果接通电源后，发现没有按下按钮开关，灯泡能立即点亮，说明控制该灯的管子已击穿或各极焊错。若发现灯泡虽然不亮，但喇叭发声，说明灯泡有的未焊好或灯丝已断，应检查排除。故障排除后，接通电源，然后按下一只按钮开关，应能立即点亮对应的灯泡，喇叭同时发声。再按下其余开关，不应继续点亮灯泡。切断电源再马上接通，重复上述步骤，直到把所有开关都试验完毕为止。(吴汝怀)
