这是一只会唱歌的智能玩具狗，当你喂它肉骨头时，小狗马上兴奋地亮起眼睛，同时，唱起动听的歌曲。如果你在喂它肉骨头的时候，用一盏60瓦的白炽灯同时照射它的头部，那么，几次训练后，智能玩具狗就能形成条件反射。也就是说，你此时不喂它肉骨头，只用灯照射一下它的头部，智能玩具狗照旧会兴奋地亮起眼睛，同样唱起动听的歌曲。不过，智能玩具狗是有判断力的，要是你三番五次欺骗它，它也不会再理你了。但只要你再喂它肉骨头，它还会一如既往地表示高兴，并为你献歌。
工作原理

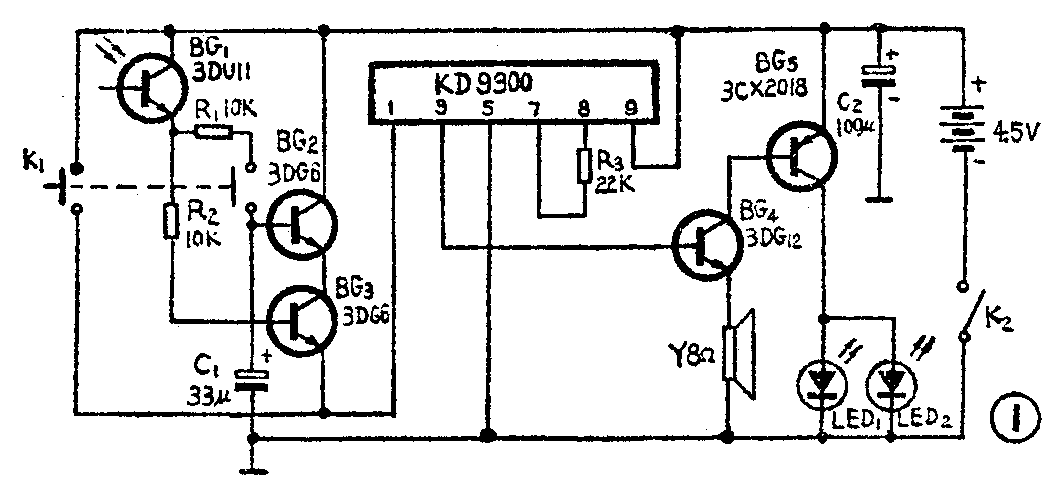

智能玩具狗的电原理图见图1，喂智能玩具狗吃肉骨头时，即把双联按钮开关K\(_{1}\)接通，KD9300被触发，演奏乐曲，其输出加到晶体管BG4、BG\(_{5}\)上放大，并驱动扬声器发声以及点亮发光管LED1、LED\(_{2}\)（狗的眼睛），与此同时，双联按钮开关K1的接通使光控延时电路通路，如此时有光照射，电源经光敏三极管BG\(_{1}\)内阻、K1、电阻R\(_{1}\)向电容C1充电，在喂肉骨头的那段时间内，电容C\(_{1}\)上的电压将逐渐上升，光照喂食数次后，电容C1上的电压将足以使晶体管BG\(_{2}\)导通。这时，只要有光照射光电三极管BG1、音乐集成电路KD9300即被触发（因晶体管BG\(_{2}\)、BG3均导通）。由于音乐集成电路KD9300演奏时间为20秒左右，用在玩具狗上时间嫌长了一些，这可通过调节R\(_{3}\)来解决。R3阻值大，演奏时间长；R\(_{3}\)阻值小，演奏时间短。为了保证“智能玩具狗”有条件反射的能力，除将电容C1的容量选得较大，使电容C\(_{1}\)经充电后残存电压能保持时间长一些外；并要减小电阻R3的阻值，使音乐集成块的演奏时间缩短。图2给出的元器件数值使“智能玩具狗”喂食、光照、奏乐一遍形成的条件反射，可做3次以上的条件反射功能演示，然后“遗忘。

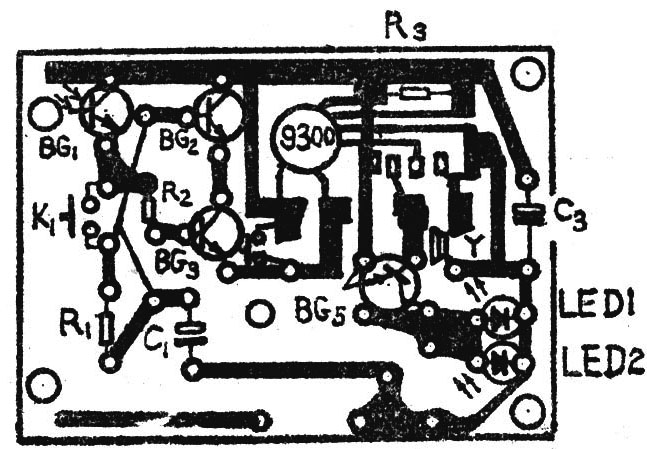

玩具狗的印刷电路板见图2，它的尺寸为56×42（毫米）。
元件选择
音乐集成电路选用演奏时间为20秒左右的。BG\(_{1}\)用硅光敏三极管3DU11塑封管，BG4用3DG12，要求β值在100倍左右。BG\(_{5}\)用硅PNP型低频三极管3CX201B，要求β值为80倍左右。BG2、BG\(_{3}\)均用硅NPN型三极管3DG6，要求β值大于100倍。发光二极管LED1、LED\(_{2}\) 均用φ5毫米红色光的BT205型发光管。
调 试
唱歌的智能玩具狗的电源用4.5伏，用R6型1.5伏于电池串接。
装配时，KD9300的软包装电路板上，先焊BG\(_{4}\)的B、C极，而E极暂时不接，再把KD9300电路板焊到印刷电路板上，BG4的E极也同时焊到印刷电路板上。
BG\(_{1}\)应装在内径5.2毫米，长15毫米的黑色硬塑料管内，否则玩具不能正常工作。机芯线路接好后，闭合K2，按K\(_{1}\)，KD9300即被触发而奏乐，扬声器发声时发光管发亮。然后按住K1，并用一盏40～60瓦白炽灯距一尺照射BG\(_{1}\)，当KD9300奏乐三遍后，用高内阻的直流电压表测电容C1两端电压应为4伏以上，根据实践，电容C\(_{1}\)两端电压不低于3.1伏时，不按K1，只用灯照射BG\(_{1}\)，KD9300即能被触发奏乐，电容C1两端电压由4伏降到3.1伏的时间，就是智能玩具狗形成的条件反射工作时间。如电容C\(_{1}\)两端电压降到3.1伏以下时，KD9300即不能被触发，表示条件反射被遗忘了。调节R1的阻值，可调节电容C\(_{1}\)的充电时间，调节C1的容量，可调节电容C\(_{1}\)的放电时间，合理选择它们，可使智能玩具狗的条件反射功能最佳。如按住K1，并用灯照射，玩具狗奏乐三遍结束前放开K\(_{1}\)，奏乐结束后，用灯照BG1；KD9300奏乐，再用灯照射，KD9300再奏乐，这就是形成的条件反射功能。

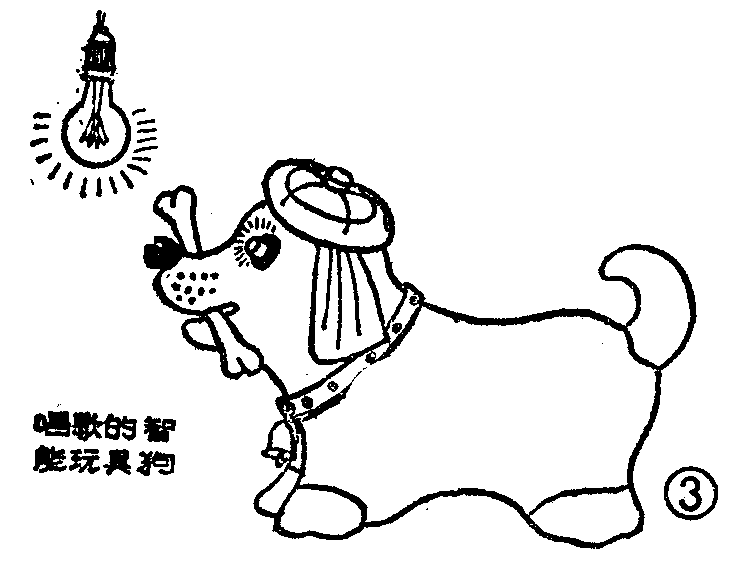

经调试后，即可将机芯装入硬塑拖拉狗外壳中。内装BG\(_{1}\)的硬塑管应装在鼻子处，发光管装在眼部。喂食肉骨头用有机玻璃棒自制，狗嘴的K1在肉骨头塞入后应可靠接通。智能玩具狗的外型可参照图3自制。(盛文康)
