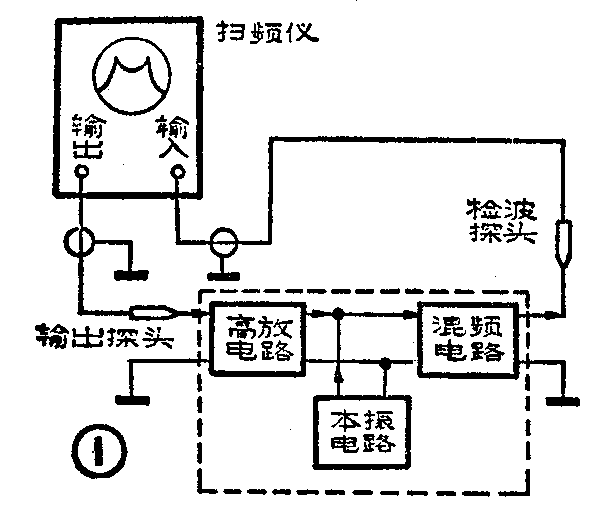

在调试和检修电视机的过程中，常常用扫频仪来测试高频放大器、中频放大器、视频放大器等的幅频特性。可直接从扫频仪内示波管的荧光屏上显示出被测网络的幅频特性曲线，既直观又清楚。但在测试图1所示的高频头总幅频特性时，不少人提出问题：从扫频仪输出探头输出后进入高频头的扫频信号，经过高频头中的变频电路，变成了中频信号，而扫频仪所接的测试点正是中频信号的输出端，那么在扫频仪的荧光屏上为什么会显示出高频特性曲线而不显示中频特性曲线呢？要说清楚这个问题，还要从变频原理和扫频仪的测量原理谈起。

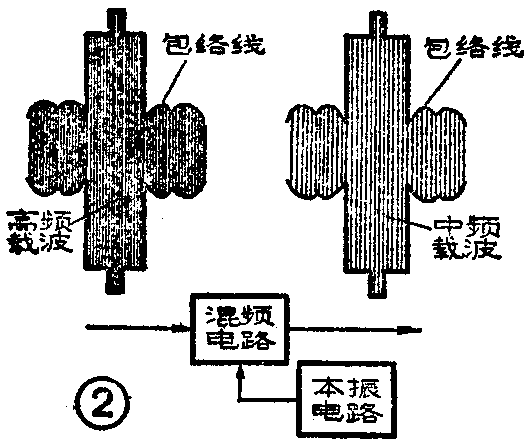

大家知道，高频头的任务是用它的高放电路将电视台的电视信号进行选频和放大，然后通过它的混频电路把高频调制波信号变成中频调制波信号。值得注意的是，这种变换仅仅是改变了调制波的载波频率，而调制信号的成分并没有改变，或者说调制波的包络线形状并没有改变。参见图2所示的示意图。

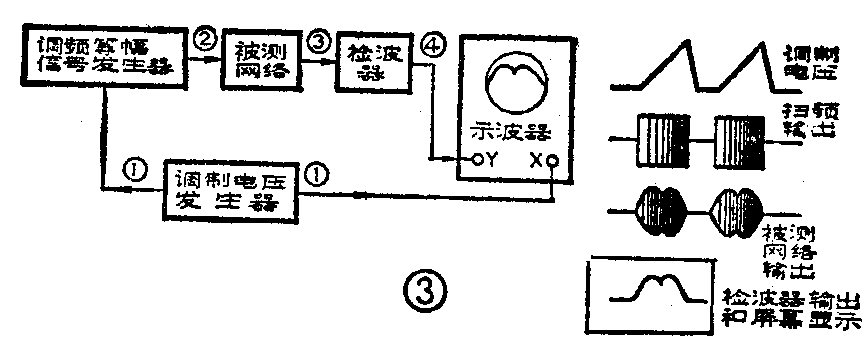

当用扫频仪测试高频头总幅频特性时，高频头接收的是扫频仪输出的扫频信号，而不是电视信号。这可结合图3所示的扫频仪测量原理方框图来说明。
扫频仪内部有调制信号发生器，一般为锯齿波信号，见调制电压波形。其输出一路加到调频等幅信号发生器，使其输出信号的频率高低随调制电压高低而变化，见扫频输出波形。另一路调制电压加至示波器X输入端，使电子束在屏幕上作水平扫描。调频信号发生器产生的等幅已被调频的信号输出送给被测网络，由于被测网络的幅频特性对于各频率信号的传输系数不同，所以这个等福的调频信号经过被测网络后，使信号成为幅度有变化的调频波，见被测网络输出波形。检波器将这个调幅调频波加以检波，得到的检波输出信号是被测网络输出信号的包络线，然后把它送到示波器的Y轴输入端。示波管上的某一点，即对应于调频信号的某一频率，又能反映出这个频率时被测网络的传输系数。由诸点连成的曲线，也就反映了被测网络的幅频特性。
由以上分析可知，在用扫频仪测试高频头总幅频特性时，将扫频仪的扫频信号送入高频头的高放电路后，扫频信号要受到高放电路幅频特性的调制，这个调制后的调幅调频波尽管经过混频电路变频，但其包络并不变化，而检波器所检出的正是被测网络输出信号的包络，所以在示波器的荧光屏上所显示的幅频特性仍是变频前被测网络所具有的幅频特性。由此可见，扫频仪中示波器所显示的被测网络的幅频特性，对于含有变频级的被测网络，主要决定于该网络变频级以前的电路的幅频特性。至于幅频特性曲线的幅度，则主要决定于被测网络的放大倍数。这就是为什么扫频仪输入探头虽然接在中频信号的输出端，而荧光屏上却显示的是高频特性曲线的原因。(林萌森 华兴潮)
